7Artisans 50 mm f/1,4 APS-C Tilt-Objektiv (Micro 4/3)
Artikelnummer: 98992
Produktdetailbeschreibung
7Artisans · Micro 4/3 · Tilt · manueller Fokus
50 mm f/1,4 Tilt
Kipp die Schärfeebene – und die Stadt wird zum Modell auf dem Tisch
Ein normales Objektiv hält die Schärfeebene parallel zum Sensor. Dieses kann sie kippen. So wird die Straße unter der Brücke zum Modell aus dem Baukasten und die Wiese scharf von den Blumen vor deinen Schuhen bis zum Wald am Horizont. Stellst du den Tilt auf null, hast du ein lichtstarkes Porträtobjektiv mit f/1,4.
Beispielbilder des Herstellers
Autobahn wie aus der Modellbauwerkstatt
Diese Aufnahmen stammen von 7Artisans (in unserer alten Beschreibung steckten sie in einer Collage mit tschechischem Text). Scharf ist nur ein schmaler Streifen, Vorder- und Hintergrund verschwimmen. Das Gehirn deutet das als kleines Modell aus der Nähe – obwohl es eine echte Autobahn von der Brücke aus ist.
Interaktiv · Scheimpflug-Regel
Wohin fällt die Schärfe, wenn du das Objektiv kippst?
Nach dem Kippen schneiden sich Sensorebene, Objektivebene und Schärfeebene in einer Geraden – das ist die Scheimpflug-Regel. Die Schärfeebene dreht sich dabei um die Scharnierlinie im Abstand J = f / sin θ vom Objektiv. Wähle eine Szene, stell den Tilt auf der Skala ein, fokussiere und wähle die Blende. Der Seitenschnitt zeigt, was scharf wird.
Gelbe Linie = Schärfeebene · gelber Keil = Schärfentiefe · dicke gelbe Linie am Boden = scharfer Abschnitt · gestrichelt = Bildausschnitt · grüner Punkt = Scharnierlinie
Rechnung für eine dünne Linse: Brennweite 50 mm, Sensor Micro 4/3 17,3 × 13,0 mm im Querformat, Zerstreuungskreis 0,015 mm. Der Bereich ±6° entspricht der Skala am Objektiv (6 Teilstriche pro Seite) und der Angabe von Phototrend; 7Artisans nennt ihn in den Daten nicht. Nach dem Kippen muss man immer nachfokussieren – deshalb stellst du hier die Entfernung des Punkts in der Bildmitte ein, nicht die Skala am Ring. Sieh es als Landkarte, nicht als Messung.
Ein Objektiv, zwei gegensätzliche Tricks
Zur Szene: scharf vom Vordergrund bis in die Ferne
Kippst du das Objektiv zum Boden, legt sich die Schärfeebene auf den Boden. Dann ist der Tisch mit Produkten vom ersten bis zum letzten Stück scharf oder die Wiese von den Blumen vor deinen Schuhen bis zum Horizont – sogar bei f/1,4, ohne Abblenden und ohne Focus Stacking. Aus Augenhöhe reichen knapp 2°, über einem Tisch aus einem halben Meter etwa 5–6°.
Gegen die Szene: eine dünne Scheibe Schärfe
Der umgekehrte Tilt dreht die Schärfeebene zur anderen Seite, sodass sie den Boden nur in einem schmalen Streifen schneidet. Scharf bleibt nur dieser Streifen, und f/1,4 verwischt alles davor und dahinter. Fotografierst du von oben – von einer Brücke, aus dem Fenster oder vom Aussichtsturm –, entsteht der Miniatureffekt. Das klappt auch im Video: Autos und Menschen bewegen sich wie auf einer Modellbahn.
J = f / sin θ
Je stärker der Tilt, desto näher am Objektiv liegt die Linie, um die sich die Schärfeebene dreht. Mit dem Fokusring schwenkst du die Ebene dann nur noch um diese Linie. Für 50 mm Brennweite:
| Tilt 1° | 2,86 m |
| Tilt 2° | 1,43 m |
| Tilt 4° | 0,72 m |
| Tilt 6° | 0,48 m |
Interaktiv · Drehung um 360°
Den Schärfestreifen drehst du rundherum
Der ganze Tilt-Block dreht sich um 360° auf einer Skala mit 15°-Schritten. Damit wählst du die Kipprichtung – und damit auch, wie der scharfe Streifen im Bild liegt. Der Streifen verläuft immer parallel zur Achse, um die das Objektiv kippt. Dreh die Front des Objektivs per Ziehen, Pfeiltasten oder Knöpfen.
Gedreht um 0°
Straße, Bahnhof, Hafen oder Platz von der Brücke, aus dem Fenster oder vom Turm. Fotografiere von oben, kippe gegen die Szene und fokussiere auf den interessantesten Streifen.
Eine Person an der Wand in einer Säulenreihe, ein Regal im Gang, ein Baum in der Allee von der Seite. Der Rest der Reihe verschwimmt zu den Seiten.
Straße oder Fluss quer durchs Bild, Treppen, Brückengeländer. Die Schärfe folgt einer Linie, die schräg durch das Bild läuft.
Das Schema zeigt nur die Lage des Streifens. Wie breit er wird, bestimmen Tilt, Fokus und Blende – siehe Seitenschnitt oben.
Ohne Tilt
Lichtstarke 100 mm für Porträts
Stell die Tilt-Skala auf null, und du hast ein ganz normales manuelles 50 mm f/1,4. An Micro 4/3 entspricht der Bildwinkel 100 mm an Vollformat – eine klassische Porträtbrennweite. Kopf und Schultern fotografierst du aus etwa 1,5–2 m.
Blende f/1,4 mit 12 Lamellen löst den Hintergrund in weiche Kreise auf. Die Schärfentiefe an Micro 4/3 entspricht bei gleichem Ausschnitt etwa f/2,8 an Vollformat – für Porträts immer noch reichlich wenig.
Die Naheinstellgrenze liegt bei 0,5 m. Auf dem Tubus findest du eine Entfernungsskala in Metern und Fuß und eine Schärfentiefenskala für f/4, 8, 11 und 16.

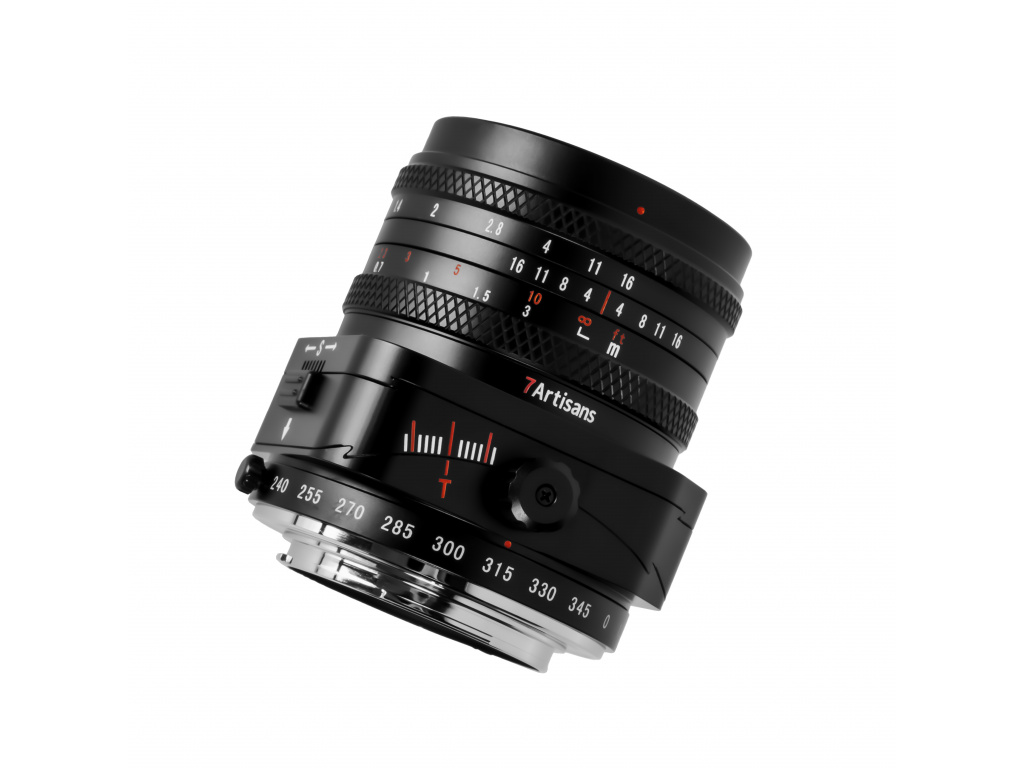

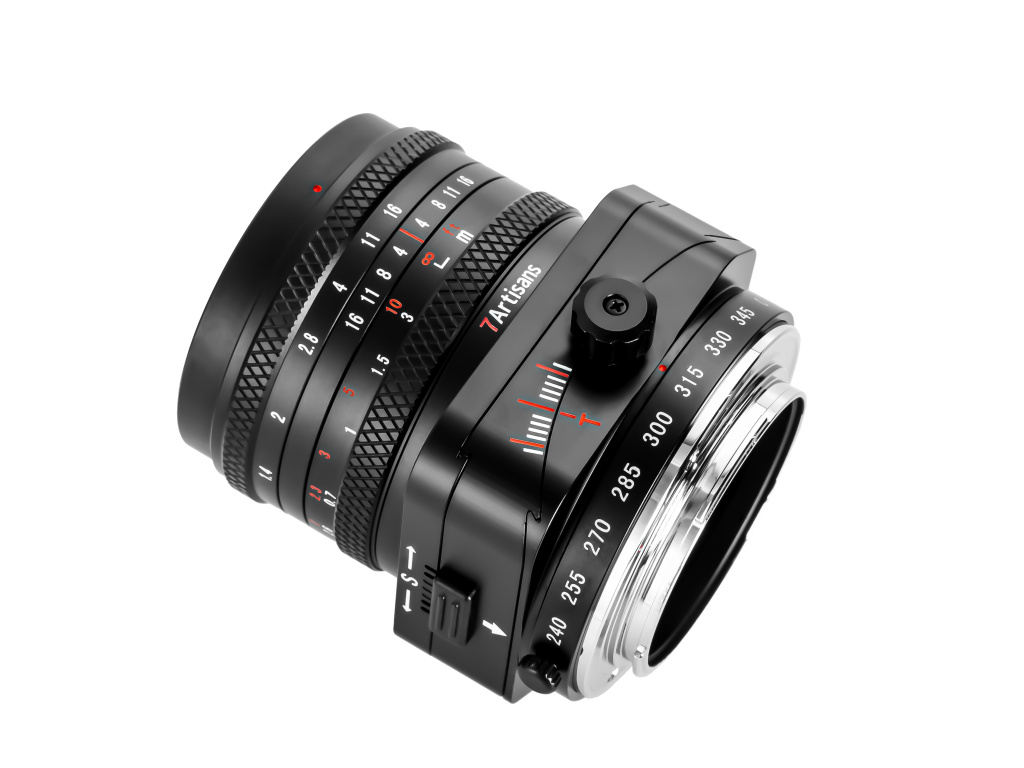

Sieben Stellen, an die du greifst
Alles ist mechanisch und graviert, Elektronik gibt es keine. Die Funktion der Schrauben und des Schiebers beschreiben wir nach Phototrend.

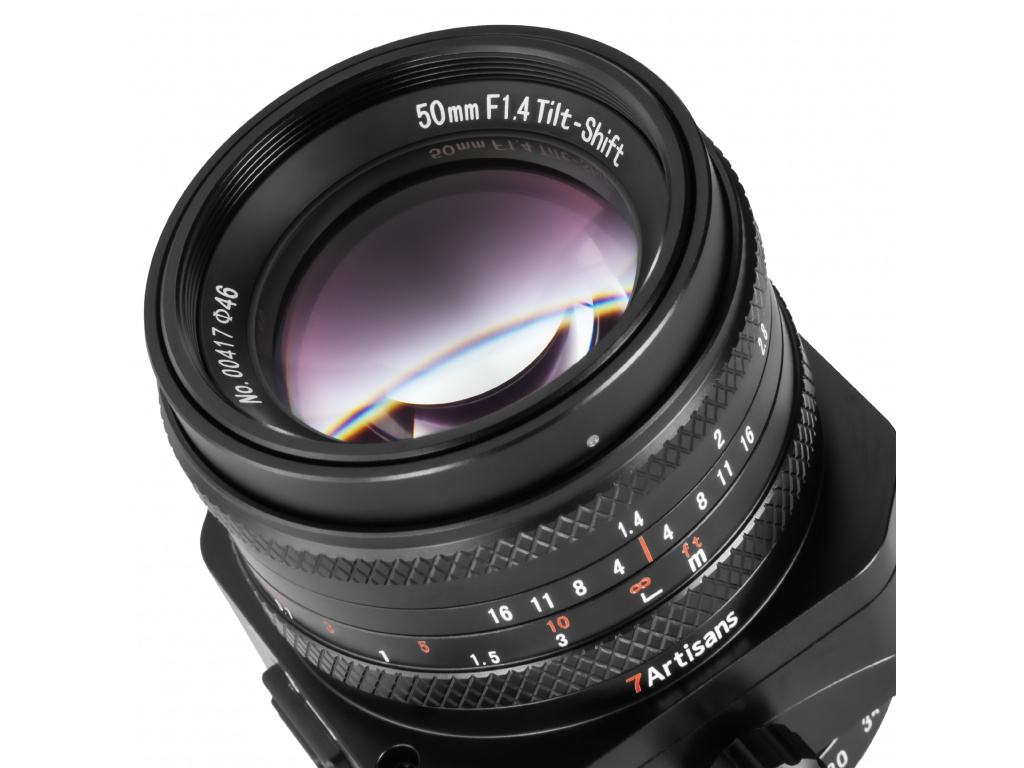

- Blendenring f/1,4–16 (vorne)
- Fokusring mit Skala in Metern und Fuß und Schärfentiefenskala
- Tilt-Skala „T“ – 6 Teilstriche pro Seite, roter Strich beim fünften
- Tilt-Schraube – damit stellst du den Kippwinkel ein

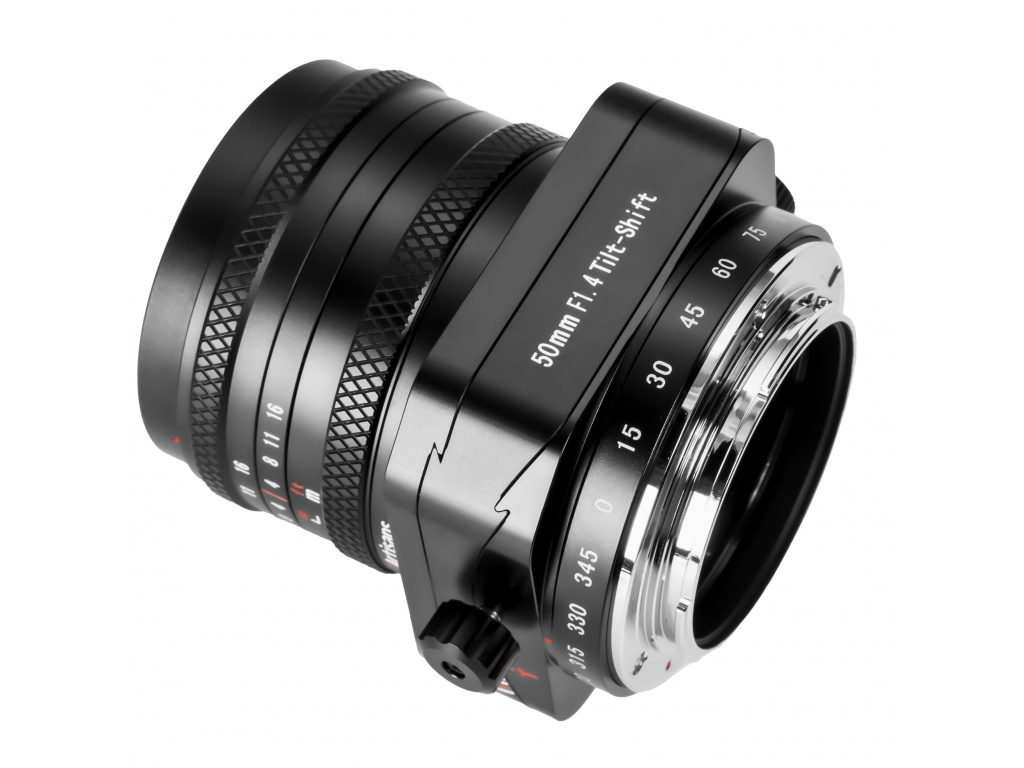

- Drehskala 0–345° in 15°-Schritten
- Schräubchen an der Drehskala – steuert das Drehen des Blocks

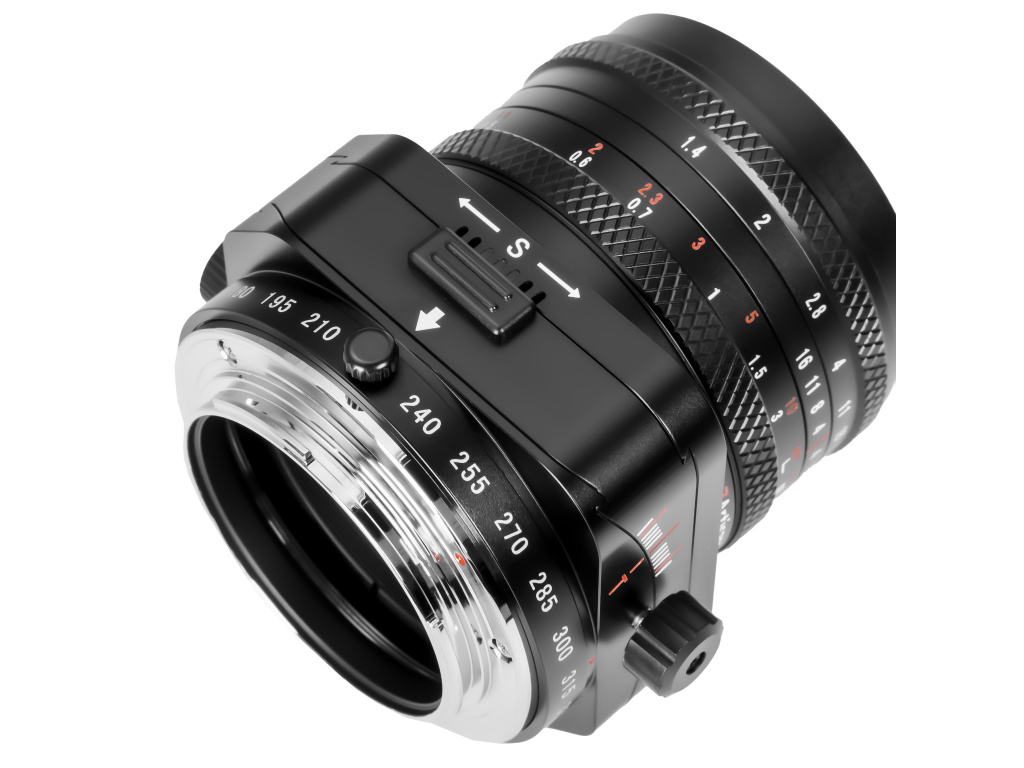

- Schieber S – löst und arretiert den Shift
„Shift bringt bei 50 mm nur begrenzt etwas. Der Tilt, der die Schärfeebene verstellt, ist viel spannender.“
Alex Cooke (Fstoppers, 14.05.2024) über den Test von Christopher Frost: “The shift function … has limited effectiveness at 50mm. However, the tilt function, which adjusts the plane of focus, proves more intriguing.”
Schwachstellen laut Test
Bei f/1,4 zeigt es laut Test von Christopher Frost wenig Kontrast und violette Säume. Ab f/2,8 wird das Bild deutlich besser.
Offen deutliche Reflexe, bei f/1,4–2 Koma an Punktlichtern. Ab f/4 entstehen stattdessen Blendensterne.
Der Shift-Weg ist klein und hilft bei 50 mm nur begrenzt gegen stürzende Linien. Beim Shiften nimmt die Vignettierung zu.
Auf 0,5 m ist es bei f/1,4–2 weicher, scharf ab f/2,8. Frost erwähnt auch eine leichte tonnenförmige Verzeichnung.
Du fokussierst von Hand, die Blende stellst du am Ring ein, in den EXIF stehen weder Blende noch Objektiv. Eine Abdichtung gegen Wasser und Staub gibt es nicht.
Für Miniaturen und einen scharfen Boden aus der Hand oder vom Stativ über dem Tisch reicht das. Die Scharnierlinie kommt aber nicht näher als etwa 0,48 m – für Dinge direkt unter dem Objektiv reicht es nicht.
Vier Schritte vor dem ersten Tilt-Foto
- Das Objektiv hat keine Kontakte. Bei Lumix-Kameras schaltest du im Menü [Shoot w/o Lens] (Auslösen ohne Objektiv) ein, sonst löst die Kamera eventuell nicht aus. Bei Olympus und OM System hilft die Anleitung der Kamera.
- Hat die Kamera einen Sensor-Stabilisator, gib in dessen Einstellungen die Brennweite 50 mm ein – vom Objektiv erfährt sie sie nicht.
- Fotografiere im Modus A oder M und stell die Blende am Objektivring ein.
- Mit Tilt fokussierst du mit der Lupe: auf den näheren Punkt scharfstellen, mit dem Tilt den entfernten nachziehen und wiederholen. Abblenden erst ganz am Schluss.
Quellen: 7artisans.store (Daten), Test von Christopher Frost in der Zusammenfassung von Fstoppers (14.05.2024), Phototrend – Jean-Nicolas Lehec (18.04.2024), japanischer Vertrieb Shoten Kobo (Maße, Deckel), Anleitung Panasonic Lumix.
Metall von allen Seiten
Datenblatt des Tilt-Objektivs
| Brennweite | 50 mm · an Micro 4/3 Bildwinkel wie 100 mm an Vollformat |
|---|---|
| Bildformat | APS-C · an Micro 4/3 mit Reserve im Bildkreis |
| Blende | f/1,4 – f/16, 12 Lamellen |
| Optik | 7 Linsen in 6 Gruppen |
| Naheinstellgrenze | 0,5 m |
| Bildwinkel | 46° laut Hersteller · an Micro 4/3 rechnerisch ≈ 24° diagonal |
| Tilt und Drehung | ≈ ±6° (Skala mit 6 Teilstrichen pro Seite) · 360° |
| Shift | ja, kleiner Weg – der Hersteller nennt keine Zahl |
| Filtergewinde | 46 mm |
| Maße | Ø 76 × 68 mm ohne Bajonett |
| Gewicht | 364 g |
| Bauweise | Tubus und Bajonett aus Metall, ohne Abdichtung |
| Fokus | manuell, ohne Kontakte und Elektronik |
| Bajonett | Micro 4/3 · Auflagemaß 19,25 mm |
| Stabilisierung | nein – nur in der Kamera |
Lieferumfang und Garantie
Objektiv mit vorderem und hinterem Deckel. 2 Jahre Garantie.
