SmallRig Heavy-Duty Stativ mit Fluidkopf AD-01 3751B
Artikelnummer: 31947
Produktdetailbeschreibung
SmallRig · AD-01 · Artikel 3751B
AD-01
Videostativ für alle, die auch mit Gimbal drehen
Die Kamera wandert samt Platte vom DJI-RS-Gimbal aufs Stativ: Klemme umschalten, Platte schräg einsetzen, Knopf anziehen, drehen. Dazu ein Fluidkopf mit 75-mm-Halbschale und Beine mit drei Segmenten.
- 85–186 cmArbeitshöhe
- 8 / 6 kgTragkraft Beine / Kopf
- 75 mmHalbschale und Libelle
- 4 kgAlu, Packmaß 89 cm
Vom Gimbal aufs StativWas im Karton ist
- Kopf, Schwenkarm, Manfrotto-Platte und Tasche dabei
- Die DJI-RS-Platte vom Gimbal passt ohne Adapter
- 2 Jahre Garantie
DJI RS · Manfrotto- Zwei Klemmen-ModiStandard für Manfrotto, For RS 2 für DJI
- Schlüssel in der PlatteInbus immer an der Kamera
- Schwenk 360°Neigung mit einstellbarer Dämpfung
- 75-mm-HalbschaleLibelle direkt am Kopf
- 3 Segmente, 6 Hebelvon 85 bis 186 cm
Offizielle Fotos von SmallRig
Interview, Studio, Produkt auf dem Drehteller
So arbeitet das AD-01: mit Kamera und Vorschaumonitor beim Interview, im Studio bei der Musikerin, über dem Drehteller beim Produktvideo und draußen mit Kamera im Cage.
Direkt nach dem Auspacken
Was du aus dem Karton holst
Das Stativ kommt zusammengeklappt mit montiertem Kopf. Schwenkarm ansetzen, Platte mit Kamera in die Klemme – und los.
- 89 cmPackmaß
- 85 cmminimal
- 186 cmmaximal
- Stativ mit drei Segmenten und Fluidkopf
- Schwenkarm für Schwenk und Neigung
- Manfrotto-Schnellwechselplatte mit Schlüssel in der Platte
- Schrauben 1/4"-20 und 3/8"-16 für die Kamera
- Tragetasche
- Anleitung
Schritt für Schritt nach der SmallRig-Anleitung
Vom Gimbal aufs Stativ in fünf Schritten

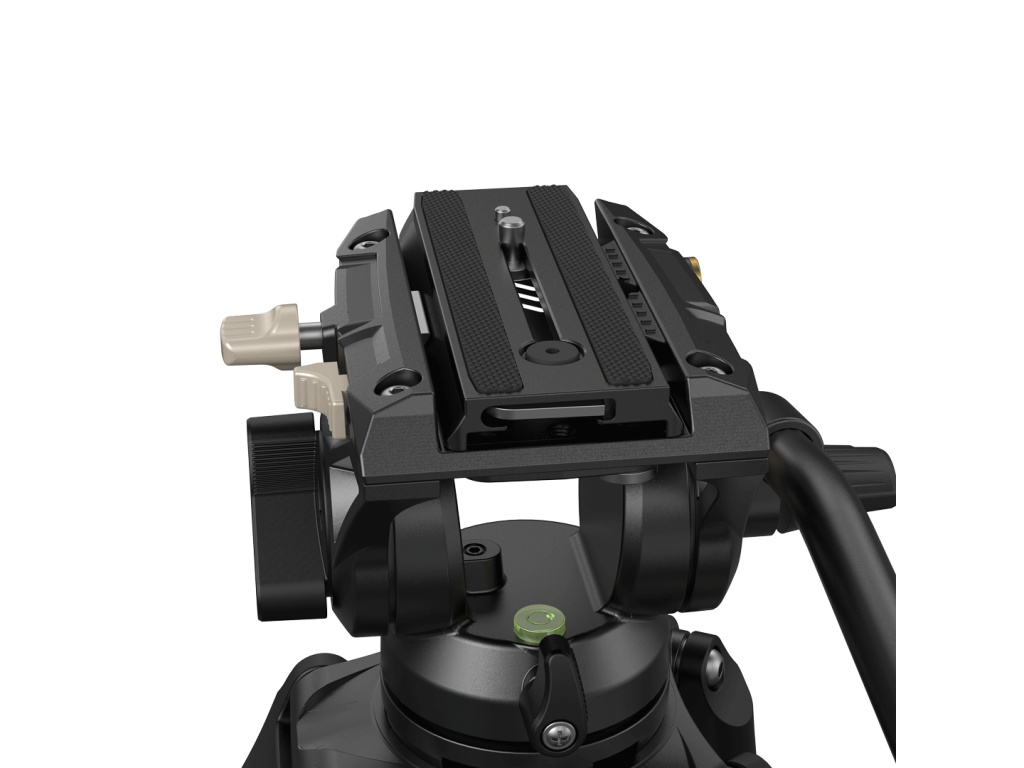

Auf dem DJI-RS-Gimbal sitzt deine Kamera auf der Schnellwechselplatte. Beim AD-01 musst du sie nicht abschrauben – die Klemme nimmt Platten von DJI RS 2, RS 3 und RS 3 Pro direkt auf.
A – KlemmknopfB – ModusschalterC – Plattensicherung
Schritt 1 / 5
Klemme auf „For RS 2“ stellen
An der Klemme sitzt ein kleiner Schiebeschalter mit zwei Stellungen. „For RS 2“ ist der Modus für DJI-RS-Platten, „Standard“ für Manfrotto-Platten – auch für die mitgelieferte, die in beide Richtungen passt.
Schritt 2 / 5
Klemmknopf lösen
Löse den Sicherungsknopf seitlich an der Klemme, damit sie sich öffnet. Eine Platte, die noch drin ist, hält solange die Sicherung.
Schritt 3 / 5
Platte schräg einsetzen
Setz die Platte mit einer Kante in die Nut der Klemme und klapp sie dann flach nach unten. Achte auf die Richtung – verkehrt herum liegt die Platte laut SmallRig nicht auf und rastet nicht ein.
Schritt 4 / 5
Festziehen und ausbalancieren
Zieh den Knopf an und prüf, ob die Platte vollflächig aufliegt. Die Manfrotto-Platte lässt sich in der Klemme nach vorn oder hinten schieben, damit die Kamera bei gelöster Neigung nicht kippt.
Schritt 5 / 5
Zurück auf den Gimbal
Knopf lösen, Sicherung drücken, Platte herausklappen. Mit Kamera auf der Platte musst du die Sicherung die ganze Zeit gedrückt halten – genau sie hält die Kamera fest, falls du den Knopf versehentlich löst. SmallRig nennt eine Sekunde fürs Abnehmen.
Für wen
Eine Person, ein Gimbal, ein Stativ
Du drehst allein: das Interview vom Stativ, den Gang durch den Raum vom Gimbal und dann eine ruhige Totale für den Schnitt. Mit einem klassischen Stativ würdest du dazwischen jedes Mal Platten umschrauben. Beim AD-01 bleibt die Kamera auf der DJI-RS-Platte und springt nur zwischen Gimbal und Stativ hin und her.
Passt für YouTube, Interviews und Videopodcasts, Hochzeiten, Firmenevents und Produktvideos. Es trägt eine spiegellose Kamera mit Monitor und Mikrofon oder eine leichtere Kamera im Cage – der Kopf ist für 6 kg ausgelegt.
Fluidkopf

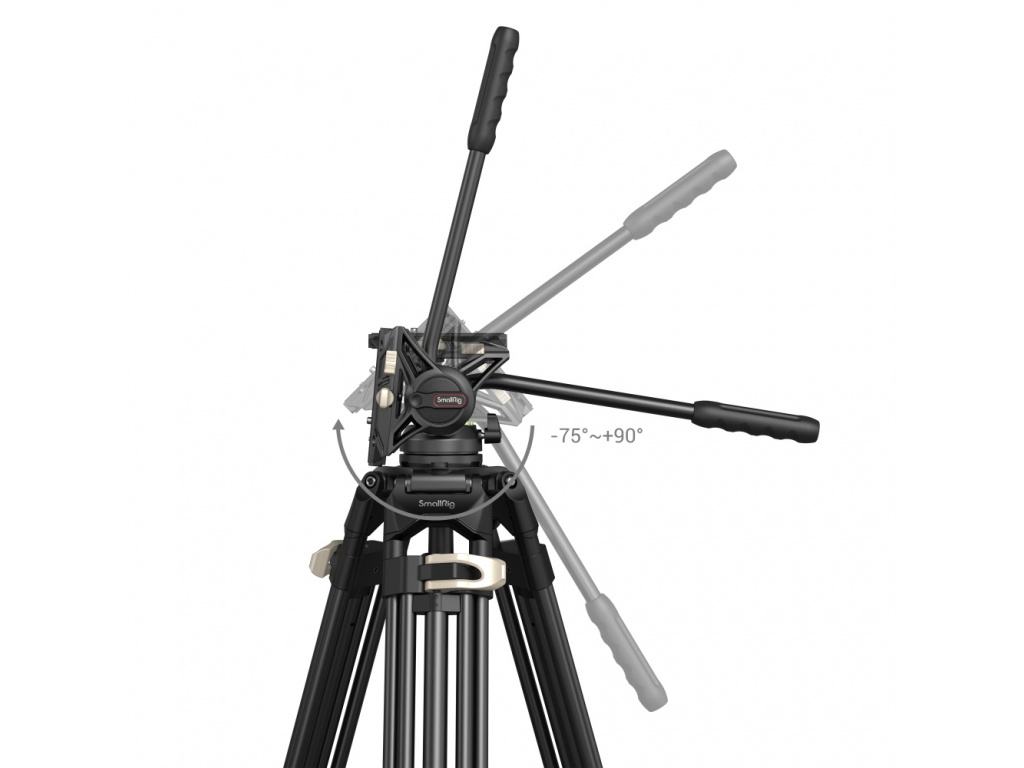

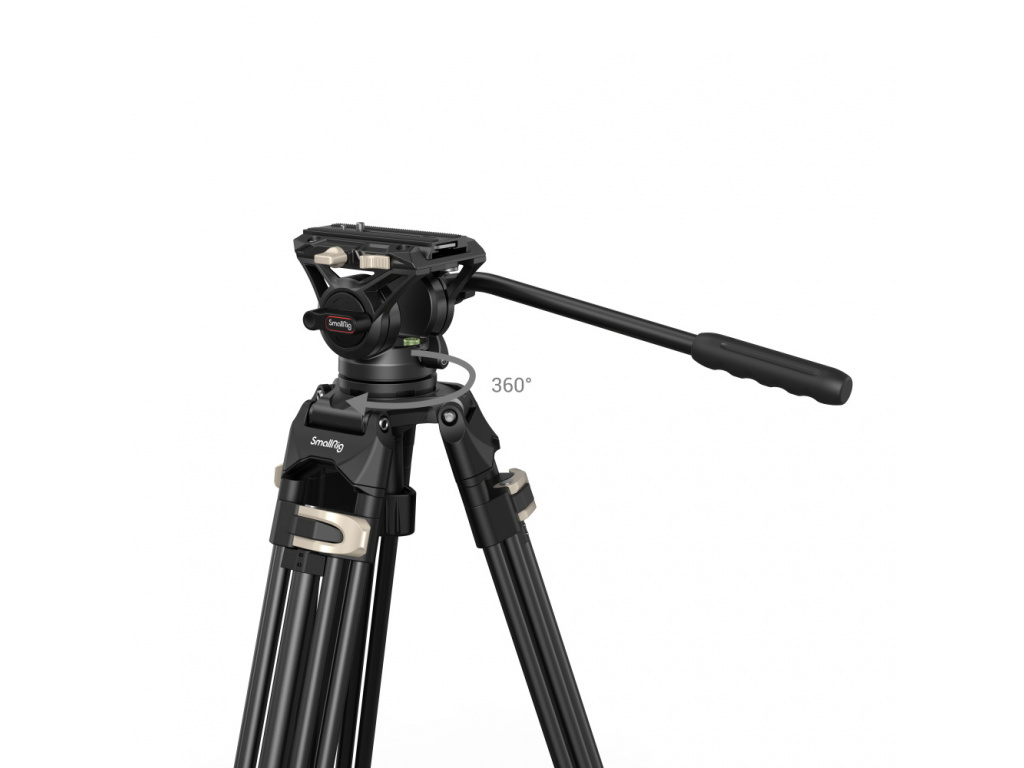

Schwenk 360°, Neigung nach oben bis 90°
Der Fluidkopf dämpft die Bewegung, damit ein Schwenk nicht mit einem Ruck beginnt. Das findest du am Kopf:
- Neigungsdämpfung
Ein seitlicher Knopf stellt den Widerstand der Neigung ein. Mit Kamera einstellen, bis die Bewegung passt. - Klemmen für Schwenk und Neigung
Du fixierst den Kopf in jeder Position – etwa für eine statische Totale. - Halbschale und Libelle
Du richtest den Kopf in der 75-mm-Halbschale nach der Libelle aus, nicht über die Beinlänge. Dann den Knopf unter der Schale festziehen. - Gewinde für Zubehör
Seitlich am Kopf sitzt ein 1/4"-20-Gewinde für Monitor oder Arm, weitere Gewinde gibt es an der Klemme. Das Gewinde unten am Kopf ist 3/8"-16. - Feste Balance
Das Gegengewicht ist nicht einstellbar. Du balancierst die Kamera über die Position der Platte aus.
Beine
Drei Segmente, sechs Hebel, eine Spinne
Die Beine sind aus Aluminium, die oberen zwei Segmente als Doppelrohr. Jedes Bein hat zwei Hebel – öffnen, Segment ausziehen, zuklappen.
- 85 / 135 / 186 cm
Eingefahren 85 cm, mit einem ausgezogenen Segment 135 cm, mit allen 186 cm. - Mittelspinne
Die Spinne aus Aluminium hält die Beine auf halber Höhe zusammen. - Gummifüße
Rutschfeste Füße für Boden und Pflaster. - Drei Gewinde unter dem Kopf
Am Stativkopf der Beine sitzen drei 1/4"-20-Gewinde für Zubehör.
4 kg und 89 cm in der Tasche
Zusammengeklappt misst das Stativ samt Kopf 89 cm und wiegt 4 kg. Aluminium ist schwerer als Carbon, für Auto, Studio und Set spielt das aber keine Rolle. Die Tragetasche ist dabei.
Nachstellen laut Anleitung
Etwas wackelt? Greif zum Inbus
Gelenke und Verschlüsse des AD-01 lassen sich nachziehen. Wähl aus, was passiert, und wir zeigen dir, wo du es laut SmallRig-Anleitung einstellst.
1Ein Bein klappt im Gelenk zu leicht
- Wo
- Beingelenk unter dem Kopf
- Womit
- Inbusschlüssel
Zieh die Schraube im Beingelenk mit dem Inbus im Uhrzeigersinn an. Das Bein hat dann mehr Widerstand und hält den Winkel.
2Ein Segment rutscht, der Hebel hält schwach
- Wo
- Hebel des Beinverschlusses
- Womit
- Inbusschlüssel
Dreh die Schraube im Hebel im Uhrzeigersinn – der Verschluss klemmt fester. Geht der Hebel zu schwer zu, dreh sie gegen den Uhrzeigersinn.
3Der Kopf verdreht sich auf dem Stativ
- Wo
- Knopf unter der Halbschale
- Womit
- von Hand
Richte den Kopf nach der Libelle aus und zieh den Knopf unter der Schale an. Er hält den Kopf in der 75-mm-Halbschale.
4Der Kopf wackelt auf der Halbkugel
- Wo
- Halbkugel unter dem Kopf
- Womit
- Inbusschlüssel
Die Halbkugel ist ins 3/8"-16-Gewinde unten am Kopf geschraubt und mit drei Madenschrauben gesichert. Zieh sie nach.
5Die Kamera verdreht sich auf der Platte
- Wo
- Plattenschraube
- Womit
- Schlüssel in der Platte
Zieh die Kameraschraube mit dem Schlüssel an, der direkt in der Platte steckt – du musst ihn nicht in der Tasche suchen.
6Du hast im Sand oder Staub gedreht
- Wo
- Hebel und Gewinde
- Womit
- weiches Tuch
Wisch das Stativ ab und trockne es, entferne Staub und Sand aus Hebeln und Gewinden. Reinige mit mildem Spülmittel oder Alkohol. Nicht in Meerwasser verwenden; Betriebstemperatur −20 bis 70 °C.
Ein Einsteiger-Videostativ, das sich als etwas viel Teureres ausgibt.
„an entry-level video tripod masquerading as something far higher-end“Jamie Carter, Digital Camera World – Test des AD-01
Sobald der Kopf ausgerichtet und die Kamera ausbalanciert ist, läuft der Fluidkopf unglaublich weich.
„once the positioning and camera level are set, the fluid head is incredibly smooth“Camera Jabber – Test des AD-01
Wo das AD-01 an seine Grenzen kommt
6 kg am Kopf
Die Beine tragen 8 kg, das Limit der Kombination setzt aber der Kopf. Bevor eine Kamera mit V-Mount-Akku und Monitor draufkommt: Gewicht zusammenrechnen.
Minimal 85 cm
Keine Mittelsäule und keine Bodenspinne – Aufnahmen knapp über dem Boden gehen nicht. Dafür gibt es das SmallRig CT-210 (ab 29 cm).
Festes Gegengewicht
Die Balance ist nicht einstellbar. Eine schwerere Kamera über die Platte ausbalancieren und die Neigung klemmen.
DJI-RS-Platte nicht dabei
Gedacht ist die von deinem Gimbal. Im Karton liegt eine Manfrotto-Platte.
Schwenkarm nur rechts
Laut CineD lässt sich der Arm nur auf der rechten Seite des Kopfes anbringen.
Schale und Spinne
Camera Jabber schreibt, dass die Halbschale beim Ausrichten etwas schwergängig ist und sich die Spreizung der Spinne nicht ändern lässt.
Höher, leichter oder näher am Boden?
Wenn das AD-01 nicht zu deiner Arbeit passt, schau dir diese Stative an:
SmallRig AD-100 – Carbon bis 197 cm
Heavy-Duty-Kit aus Carbon: 94–197 cm, Kopf DH10 mit stufenlos einstellbarer Dämpfung und 10 kg Tragkraft, Manfrotto- und DJI-RS-Platten.
Ansehen
SmallRig AD-50 Pro – leichtes Carbon
Leichtes Carbon: 3,2 kg, Packmaß 68 cm, Höhe 31–151 cm, Kopf 6 kg, Platten Manfrotto 501PL und DJI RS.
Ansehen
SmallRig CT-210 – tief ab 29 cm
Stativ 3-in-1: 29–192 cm, ein Bein wird zum Einbeinstativ, umkehrbare Mittelsäule für bodennahe Aufnahmen, Packmaß 61 cm.
Ansehen
Viltrox VX-18M – bis 191 cm
Videostativ aus Aluminium bis 191 cm mit Fluidkopf: Kopf trägt 6 kg, Neigung +90° / −75°, drei Segmente, Tasche.
Ansehen
Technische Daten 3751B
| Modell | SmallRig AD-01, Artikel 3751B |
|---|---|
| Typ | Videostativ mit Fluidkopf |
| Arbeitshöhe | 85–186 cm |
| Packmaß | 89 cm (160 × 165 × 890 mm) |
| Gewicht | 4 kg |
| Tragkraft | Beine 8 kg, Kopf 6 kg |
| Beine | 3 Segmente, Aluminium, obere zwei als Doppelrohr |
| Beinverschlüsse | Klemmverschlüsse, 2 pro Bein |
| Spinne | Mittelspinne, Aluminium |
| Füße | Gummi, rutschfest |
| Halbschale | 75 mm, Libelle am Kopf |
| Schwenk | 360°, Klemme |
| Neigung | +90° / −60° (auf der Zeichnung −75°), einstellbare Dämpfung, Klemme |
| Gegengewicht | fest |
| Klemme | Standard (Manfrotto) / For RS 2 (DJI RS 2, RS 3, RS 3 Pro), Plattensicherung |
| Platte | Manfrotto, Schrauben 1/4"-20 und 3/8"-16, Schlüssel in der Platte |
| Gewinde | 1/4"-20 seitlich am Kopf, weitere an der Klemme, 3× 1/4"-20 unter dem Kopf, Kopfunterseite 3/8"-16 |
| Betriebstemperatur | −20 bis 70 °C |
| Lieferumfang | Stativ mit Kopf, Schwenkarm, Manfrotto-Platte, Schrauben 1/4" und 3/8", Tasche, Anleitung |
| Garantie | 2 Jahre |
