AV MATRIX UC2018 Streaming-Karte HDMI/SDI auf USB 3.0
Artikelnummer: 96882
Verwandte Produkte
Produktdetailbeschreibung
AVMATRIX · UC2018 · HDMI + SDI
1080p60HDMI + SDI → USB 3.0
Das Kamerabild direkt im Rechner
Die Karte nimmt das Signal von Kamera, Fotoapparat oder Konsole über HDMI oder SDI entgegen und schickt es als USB-Video in den Rechner. Dort sendest oder speicherst du es in dem Programm, das du schon nutzt.
- HDMI + SDISignaleingänge
- USB 3.0Ausgang zum Rechner
- 1080p60Ein- und Ausgang
- 300–350 MB/sUSB-Durchsatz

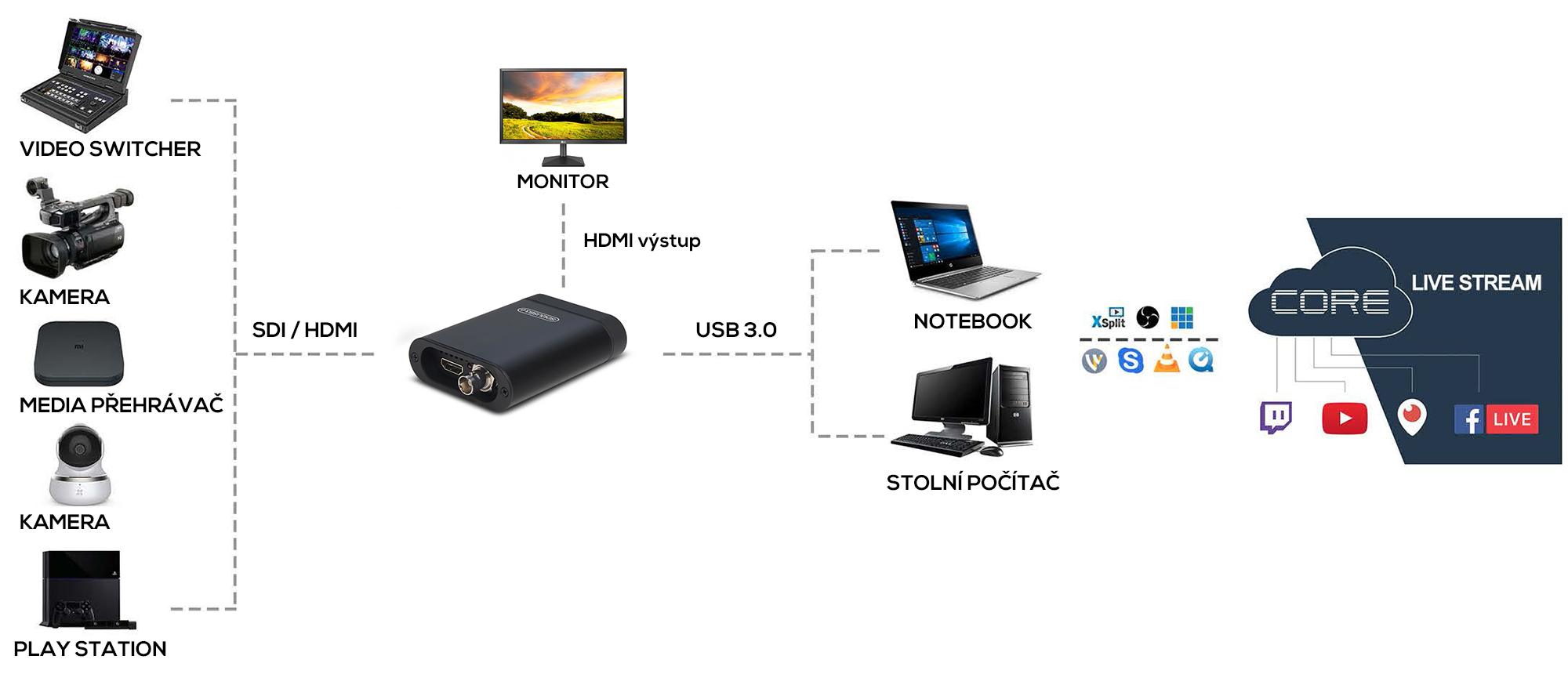

Kamera → Karte → USB 3.0 → Rechner
AV MATRIX UC2018HDMI + SDI → USB 3.0- HDMI + SDIEingänge in einer Karte
- 1080p60Full HD, Ein- und Ausgang
- USB 3.0kompatibel mit USB 2.0
- Autoerkennt das Videoformat selbst
- 114 g98 × 56 × 16 mm
Im Detail
Eingänge vorn, USB hinten
Die Quelle kommt auf die eine Seite, der Rechner auf die andere. Die Karte hat auch einen HDMI-Ausgang, an den du einen Monitor für die direkte Vorschau anschließt.
Interaktiv: wähl deine Quelle
Schafft die Karte deine Quelle?
Wähl den Eingang und das Format, in dem deine Quelle das Bild sendet. Die Antwort beruht auf den Herstellerangaben: Eingang HDMI 1.4a oder SDI, Ein- und Ausgang bis 1080p60.
Eingang
Signalformat
Ja – HDMI, 720p60
Die Karte erkennt das Format selbst und schickt es an den Rechner. Die Auflösung 1280 × 720 steht in der Liste der USB-Ausgabeformate.
Ja – HDMI, 1080p60
Das ist das höchste Format, das die Karte am Ein- und Ausgang verarbeitet. Wie viele Daten dabei über USB fließen, rechnet der Rechner weiter unten aus.
Nein – 4K schafft die Karte nicht
Das Maximum ist 1080p60 (HDMI 1.4a, Frequenz 165 MHz). Stell die Kamera auf 1080p um oder nimm eine Karte, die 4K am Eingang annimmt und per USB 1080p60 ausgibt.
Zum ProduktJa – SDI, 720p60
Der SDI-Eingang ist für Kameras und Wandler mit BNC-Anschluss gedacht. Das Format erkennt die Karte selbst und schickt es an den Rechner.
Ja – SDI, 1080p60
Full HD über SDI ist die Obergrenze der Karte. Den Ton holt sich die Karte aus dem SDI-Signal (integrierter Ton).
Nein – 4K schafft die Karte nicht
Das Maximum ist 1080p60. Stell den Kameraausgang auf 1080p um.
Diese Kombination behandeln wir nicht
Für die gewählte Kombination haben wir keine Herstellerangabe.
Quelle: technische Herstellerangaben – Eingang HDMI 1.4a / SDI, Ein- und Ausgang bis 1080p60, HDMI-Frequenz 165 MHz. Höhere Auflösungen gibt die Karte nicht an.
Wo sie hilft
Vier Situationen, in denen die Karte arbeitet
Übertragung von der Kamera
Du schließt eine Kamera mit HDMI- oder SDI-Ausgang über die Karte an den Rechner an. Im Sendeprogramm erscheint das Bild als Videoquelle.
Spiel von der Konsole
Auch eine PlayStation kann die Quelle sein, ein HDMI-Ausgang genügt. Das Spiel siehst du im Rechner, der HDMI-Ausgang der Karte zeigt das Bild zusätzlich auf einem Monitor.
Aufnahme im Rechner
Das Ausgangssignal von Kamera oder Player kannst du direkt speichern. Die Karte schickt unkomprimiertes Bild per USB, das Speichern übernimmt das Programm.
Mehrere Karten in einem Rechner
Laut Hersteller lassen sich gleich mehrere Karten anschließen. So bekommst du mehrere Kameras in einen Rechner – achte dabei auf den Datenstrom im Rechner weiter unten.
Interaktiv: rechne nach
Passt das Video durch USB?
Die Karte schickt das Bild unkomprimiert. Wähl Auflösung, Bildrate und Anzahl der Karten in einem Rechner – wir rechnen aus, wie viele Daten fließen.
Auflösung
Bilder pro Sekunde
Karten im Rechner
Karte und USB-3.0-Port schaffen das.
Eine Karte reicht, aber mehrere Karten an einem USB-Controller passen nicht in die theoretischen 500 MB/s. Verteile sie auf Ports mit eigenem Controller oder senke die Bildrate.
So viele Daten schafft die Karte nicht. Senke Auflösung oder Bildrate.
Rechnung: Breite × Höhe × 2 B (unkomprimiertes YUV 4:2:2, 8 Bit) × Bilder pro Sekunde. Grenze der Karte: 300 MB/s, also der niedrigere der angegebenen 300–350 MB/s. Grenze eines USB-3.0-Ports: 5 Gb/s nach 8b/10b-Kodierung ≈ 500 MB/s (theoretisches Maximum). Der tatsächliche Datenstrom hängt vom Format ab, das Karte und Programm aushandeln.
So schließt du die Karte an
- Verbinde die Quelle per Kabel mit dem HDMI- oder SDI-Eingang der Karte.
- Steck die Karte in einen USB-3.0-Port des Rechners.
- Wähl im Programm die Karte als Videoquelle.
- Wenn du willst, schließ einen Monitor an den HDMI-Ausgang der Karte an, für die direkte Vorschau.
Anschlüsse und Kompatibilität
Was die Karte bietet
Die Karte ist eine kleine Box mit gegenüberliegenden Anschlüssen: Signaleingänge auf der einen Seite, USB und HDMI-Ausgang auf der anderen. Eingestellt wird nichts, das Format erkennt sie selbst.
- HDMI-1.4a-EingangFür Fotoapparate, Kameras, Konsolen und andere Quellen mit HDMI-Ausgang.
- SDI-EingangFür Kameras und Wandler mit BNC-Anschluss.
- USB-3.0-AusgangDurchsatz bis zu 300–350 MB/s. Die Karte ist auch mit USB 2.0 kompatibel.
- Windows, Linux, macOSWindows 7/8/10, Linux mit Kernel 2.6.38 oder neuer, OS X 10.8 und neuer.
- HDMI-AusgangDirekte Bildvorschau auf einem an die Karte angeschlossenen Monitor.
- Automatische ErkennungDie Karte erkennt das Videoformat am Eingang selbst, von Hand wird nichts eingestellt.
Ehrlich gesagt
Wo die Karte Grenzen hat
Obergrenze 1080p60
Ein- und Ausgang enden bei Full HD. Stell eine Kamera mit 4K-Ausgang auf 1080p um oder nimm eine Karte, die 4K am Eingang schafft, zum Beispiel die HDMI-Karte mit 4K-Unterstützung.
Braucht USB 3.0
Die Karte ist mit USB 2.0 kompatibel, aber unkomprimiertes 1080p60 passt nicht durch USB 2.0 (480 Mb/s ≈ 60 MB/s). Welche Auflösung die Karte an USB 2.0 anbietet, nennt der Hersteller nicht.
Kein Mikrofoneingang
Den Ton holt die Karte nur aus dem HDMI- oder SDI-Signal. Einen eigenen Mikrofoneingang nennt der Hersteller nicht.
Die Karte überträgt nur das Bild
Kodierung, Szenen und Versand an die Plattform übernimmt das Programm im Rechner. Schnitt oder Umschalten zwischen mehreren Kameras kann die Karte nicht.
Streaming-Karten
Welche Karte passt zu dir
Eine Reihe von Karten und Zubehör für Live-Streaming. Sie unterscheiden sich in Eingängen, maximaler Auflösung und darin, ob die Quelle HDMI oder SDI sendet.
UC2018: HDMI + SDI
UC2018Zwei Eingänge, USB-3.0-Ausgang und HDMI-Ausgang für den Monitor, 1080p60. Für Kameras mit BNC-Ausgang und normale HDMI-Quellen.
UC1280: nur HDMI
UC1280Ein HDMI-Eingang, USB-3.0-Ausgang und HDMI für den Monitor, 1080p60. Für Quellen ohne SDI.
AnsehenHDMI-Karte mit 4K-Eingang
USB-CHDMI-Eingang bis 4K/60 Hz, USB-C-Ausgang bis 1080p60. Wenn die Kamera 4K sendet.
AnsehenAtomos Connect 4K
4K30Kleiner Adapter (21 g) mit HDMI-Eingang bis 4K30 und USB-A-Ausgang bis 1080p60.
AnsehenUlanzi D200H
Ulanzi D200HKeine Karte, sondern ein Bedienfeld für Live-Streaming. Es ergänzt die Karte, die das Bild zuführt.
AnsehenTechnische Daten
Karte UC2018 in Zahlen
| Eingänge | HDMI 1.4a, SDI |
|---|---|
| Ausgänge | USB 3.0 (kompatibel mit USB 2.0), HDMI |
| Auflösung | Ein- und Ausgang bis 1080p60 |
| Durchsatz | bis zu 300–350 MB/s |
| Audio | integrierter Ton aus HDMI / SDI |
| HDMI-Frequenz | 165 MHz |
| USB-Ausgabeformate | 1920 × 1080, 1920 × 960, 1680 × 1050, 1280 × 720, 1024 × 768, 960 × 540, 720 × 576, 720 × 540, 720 × 480, 640 × 480, 640 × 360 |
| Betriebssysteme | Windows 7/8/10, Linux (Kernel 2.6.38 und neuer), OS X 10.8 und neuer |
| Software | Windows Media Encoder, Adobe Flash Media Live Encoder, Real Producer Plus, VLC, QuickTime Broadcaster, QuickTime Player, Wirecast, Potplayer und weitere |
| Maße | 98 × 56 × 16 mm |
| Gewicht | 114 g |
| Leistungsaufnahme | 3 W |
| Betriebstemperatur | 0–50 °C |
| Lagertemperatur | 0–60 °C |
| Code | 96882 |
Im Lieferumfang
- Streaming-Karte AV MATRIX UC2018
Weiteren Lieferumfang nennt der Hersteller nicht. 2 Jahre Garantie.
