VANTRUE univerzální ACC 3,5m napájecí kabelová sada pro kamery do auta
Kód: 40474Související produkty
Detailní popis produktu
VANTRUEACC kabelová sada 3,5 m
Kamera hlídá i zaparkované auto. Zásuvka zapalovače zůstane volná.
Místo autonabíječky v zapalovači se kamera VANTRUE napojí na pojistkovou skříň. Dostane stálé napájení, pozná, kdy vypnete zapalování, a pokud má parkovací režim, přepne se do něj. Kabel vedete pod obložením až k zrcátku, takže přes palubní desku nic nevisí.
- Adaptéry pojistek ve 4 velikostech
- Přepínač prahu na krabičce
- Záruka 2 roky

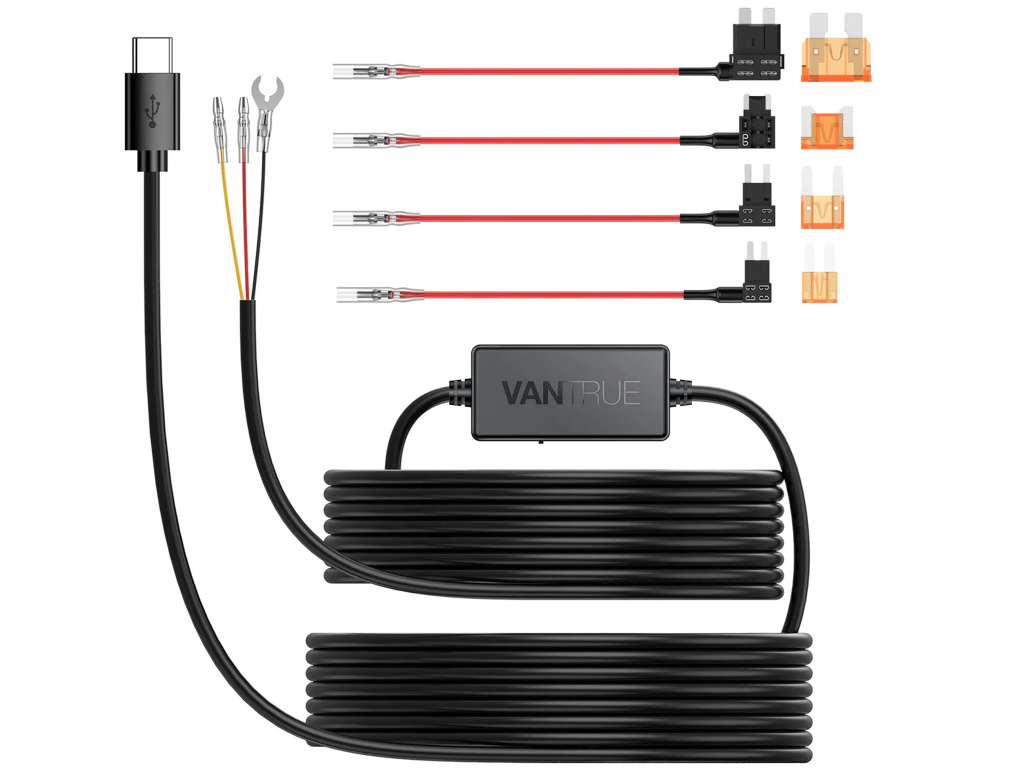

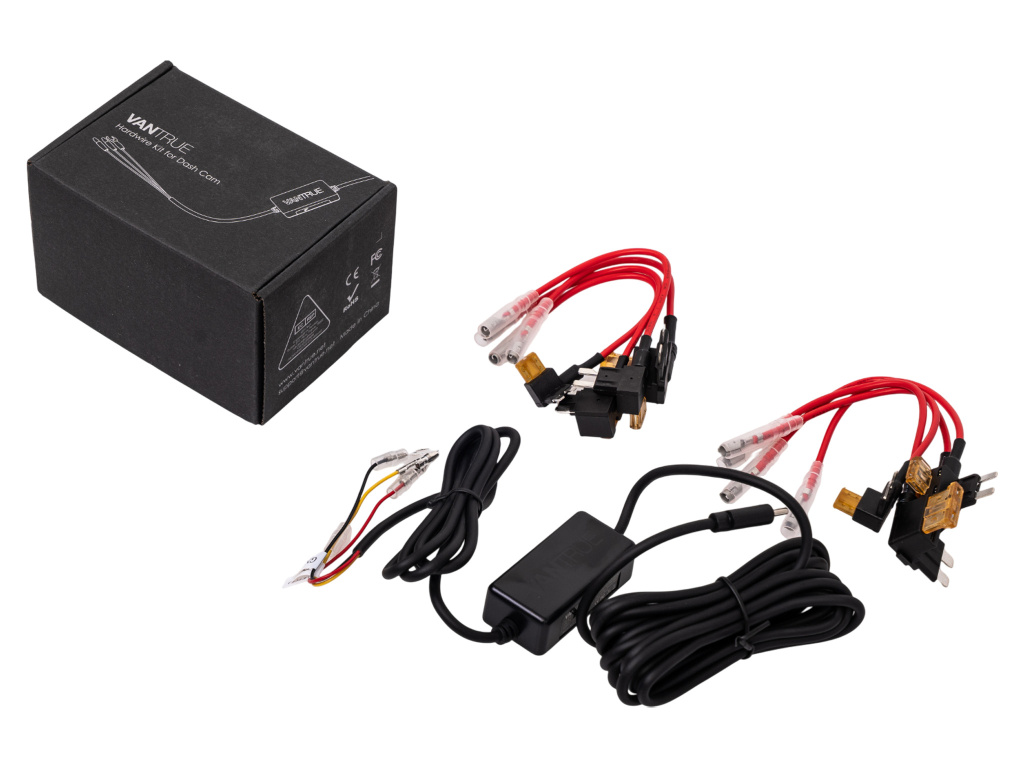

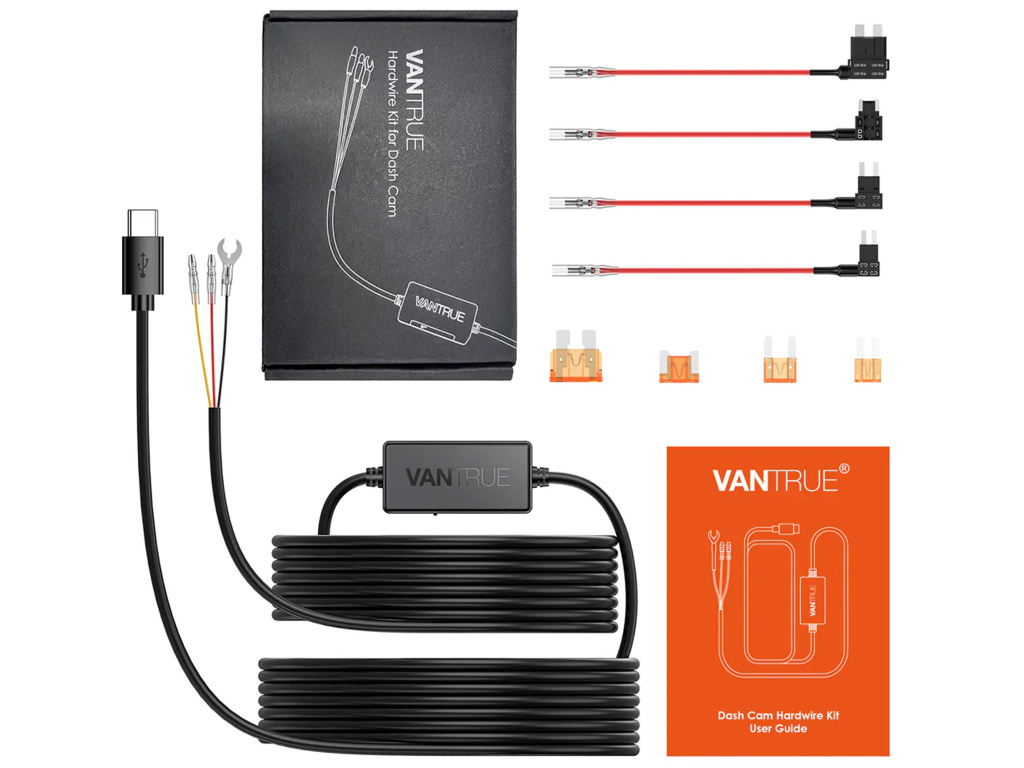

Kabel, krabička a adaptéry na čtyři typy pojistek

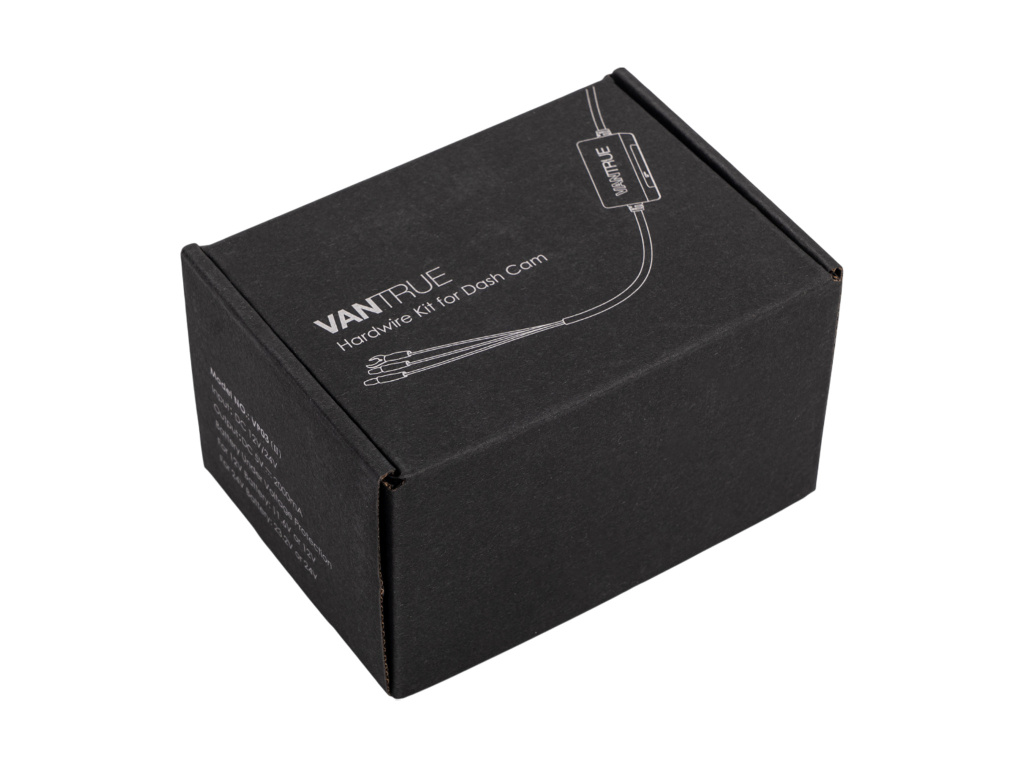

V krabičce s nápisem Hardwire Kit for Dash Cam je všechno, co patří mezi pojistkovou skříň a kameru. Vodiče jsou označené štítky, takže je při montáži nespletete.
- AKabel USB-C s řídicí krabičkouKonektor USB-C patří do kamery. Krabička VANTRUE hlídá napětí baterie a má přepínač prahu ochrany.
- BČervený vodič – trvalé napájeníPřes adaptér na pojistku, která má proud i s vypnutým zapalováním.
- CŽlutý vodič – ACCNa pojistku, která má proud jen se zapnutým zapalováním.
- DČerný vodič s vidlicovým očkem – kostraPod kovový šroub nebo matici v autě.
- EAdaptéry pojistek ATO, MINI, LP MINI a MICRO 2Od každého typu dva kusy, každý s krátkým červeným vodičem a konektorem.
- FPojistky ve stejných čtyřech velikostechATO, MINI, LP MINI a MICRO 2 – do adaptérů ze sady.
- GNávod k montážiDash Cam Hardwire Kit User Guide.
- kamera ani paměťová karta
- zkoušečka nebo multimetr na hledání pojistek
Když zhasnete motor
Autonabíječka v zapalovači napájí kameru, dokud má zásuvka proud – a zásuvku obsadí. ACC kabelová sada bere proud z pojistkové skříně dvakrát: červeným vodičem trvale, žlutým jen se zapnutým zapalováním. Podle žlutého vodiče kamera pozná, že jste vypnuli motor.
Parkovací režim kamer VANTRUE potřebuje stálé napájení. Manuály E1 Pro, N5S i Nexus 2X pro něj doporučují pevné připojení přes hardwire kit. Nexus 2X s připojeným ACC přejde do parkování hned po vypnutí auta; bez ACC čeká na pět minut bez pohybu.
Autonabíječka do zapalovače
- kabel vede přes palubní desku k zásuvce
- zásuvka zapalovače je obsazená
- jestli zásuvka dává proud i po vypnutí zapalování, záleží na autě
- kamera nedostane signál ACC
ACC kabelová sada
- kabel vede pod obložením až k zrcátku
- zásuvka zapalovače zůstane volná
- stálé napájení pro parkovací režim
- signál ACC: kamera ví, kdy jste vypnuli motor
- ochrana baterie 11,6 / 12 V, u 24 V 23,2 / 24 V
Který vodič kam?
Klepněte na vodič ve schématu nebo na záložku. Uvidíte, kam vodič patří, proč právě tam a jak správné místo najdete. Poslední dvě záložky patří testu po montáži a tomu, co se stane, když se vodiče spletou.
Červený vodič → trvale napájená pojistka
- Kam
- Do adaptéru pojistky a s ním do pozice, která má proud i s vypnutým zapalováním. Návod VANTRUE jako příklad jmenuje pojistky spotřebičů nebo lampiček na čtení; pojistka má být pro 12–30 V.
- Proč
- Z červeného vodiče kamera bere proud, i když auto stojí. Bez něj by parkovací režim neměl z čeho běžet.
- Jak
- Kulatý konektor vodiče zasunete do protikusu na adaptéru (postup na fotce VANTRUE). Trvalou pojistku najdete zkoušečkou nebo multimetrem: proud v ní je i po vytažení klíčku.
Žlutý vodič → pojistka ACC
- Kam
- Na pojistku, která má proud jen se zapnutým zapalováním – v manuálu auta bývá označená ACC.
- Proč
- Žlutý vodič je pro kameru signál: proud = jízda, bez proudu = auto stojí a kamera se může přepnout do parkovacího režimu.
- Jak
- Když se adaptér ze sady do pozice ACC nehodí, návod dovoluje jeho konektor odstřihnout, žlutý vodič omotat kolem nožičky původní pojistky ACC a tu zasunout zpět.
Černý vodič → kostra
- Kam
- Vidlicové očko pod kovový šroub nebo matici v autě.
- Proč
- Černý vodič uzavírá obvod. Bez kostry se kamera vůbec nezapne.
- Jak
- Povolte šroub, který drží v kovové části karoserie, nasaďte očko pod hlavu a šroub znovu dotáhněte.
Test po montáži – tři kroky z návodu
- Zasuňte USB-C do kamery a nastartujte. Kamera se musí zapnout.
- Vypněte motor a vytáhněte klíček. Kamera se vypne, nebo přejde do parkovacího režimu.
- Znovu nastartujte. Kamera musí normálně nahrávat.
Když projdou všechny tři kroky, funguje trvalé napájení i signál ACC. V některých autech se ACC vypne až po otevření dveří řidiče nebo chvíli po zamčení – tam kameru kontrolujte až potom.
Když se vodiče spletou – tabulka z návodu VP03
| Zapojení | Jízda | Parkování |
|---|---|---|
| Červený na trvalé pojistce, žlutý na ACC, černý na kostře | normální | normální |
| Červený i žlutý na trvalé pojistce | normální | až po 5–10 minutách, podle kamery |
| Červený i žlutý na pojistce ACC | normální | nefunguje |
| Žlutý nezapojený | kamera se nezapne | – |
| Černý nezapojený | kamera se nezapne | – |
Od pojistky až k zrcátku
Návod VANTRUE má čtyři kroky. Než začnete, vypněte auto. VANTRUE doporučuje svěřit montáž odborníkovi.
Najděte dvě pojistky
Trvale napájenou a ACC. Rozložení pojistkové skříně se auto od auta liší – pomůže manuál auta a zkoušečka nebo multimetr.
Zapojte tři vodiče
Červený přes adaptér na trvalou pojistku, žlutý na ACC, černý pod kovový šroub. Při chybě kamera nenaběhne nebo neprojde do parkování.
Vyzkoušejte to
Nastartovat, vypnout motor, znovu nastartovat – postup je v záložce Test po montáži výše.
Schovejte kabel
Na cestu od pojistkové skříně ke kameře máte 3,5 m. Kabel veďte kolem čelního skla pod obložení. Krabičku s přepínačem nechte tam, kde k ní dosáhnete – ne v pojistkové skříni – a zbytek kabelu stáhněte páskou.
Kdy sada kameru vypne
Sada hlídá napětí autobaterie. Když klesne pod nastavený práh, přestane kameru napájet, aby v baterii zbylo na nastartování. Práh volíte malým přepínačem na krabičce.
- Vyšší práh (12 V; v autě s 24 V je to 24 V) vypne kameru dřív a v baterii nechá víc rezervy. Nižší (11,6 V; v autě s 24 V 23,2 V) nechá kameru hlídat déle.
- Jak dlouho kamera na parkovišti vydrží, záleží na baterii, na kameře a na zvoleném parkovacím režimu – sada hlídá jen spodní hranici napětí.
Než otevřete pojistkovou skříň
Odborná montáž
VANTRUE doporučuje svěřit zapojení odborníkovi. Kdo pojistkovou skříň nikdy neotevíral, ušetří si chybu i čas.
Pojistková skříň, ne baterie
Červený vodič patří na trvale napájenou pojistku, ne přímo na svorku autobaterie.
Jen kamery VANTRUE ze seznamu
S kamerami jiných značek nepočítejte, ani když mají konektor USB-C.
ACC není v každém autě stejné
Některá auta změnu signálu ACC při vypnutí kameře nepředají a parkovací funkce pak nemusí fungovat správně. Jinde se ACC vypne až po otevření dveří řidiče nebo chvíli po zamčení.
Parkovací režim je v kameře
Sada dodá proud a signál. Parkovací režim musí mít kamera a zapínáte i nastavujete ho v ní.
Tabulka pojistek v návodu je příklad
Čísla a ampéry pojistek v návodu VP03 patří jednomu konkrétnímu autu. Vaše pozice najdete v manuálu auta nebo zkoušečkou.
Teplo a vlhko
Provozní teplota je −30 až 75 °C. Návod žádá držet sadu dál od horka a vlhka; poškozenou sadu dál nepoužívejte.
Kamery VANTRUE, ke kterým sada patří
Seznam je z produktové stránky VANTRUE pro tuto sadu, verze s konektorem USB-C. Sada je určená jen pro tyto kamery: VANTRUE v manuálu Nexus 2X vysvětluje, že signál ACC jde konektorem a jiné značky mohou mít kontakt pro ACC jinde. Modře jsou kamery, které najdete u nás.
- E360 ACE
- E360
- N5S
- N4 ProS
- N4S
- N2X
- N5
- N4 Pro
- E1 Pro
- E1
- E2
- E3
- S1 Pro
- S1 Pro MAX
- S2
- X4S
- N4
- N2S
- N2 Pro (2023)
- N1 Pro (2023)
Element 2 Pro v seznamu VANTRUE pro tuto sadu není – je tam jen „E2“.
VANTRUE Element 1 Pro
4K kamera jen dopředu, malá kostka za zrcátko. Parkovací režim jen s pevným připojením.
Detail kamery →VANTRUE Nexus 5S
Čtyři kamery: silnice vpředu, přední a zadní část kabiny a výhled dozadu.
Detail kamery →VANTRUE Nexus 2X (rozbaleno)
Silnice před autem a kabina s IR přisvícením. Režim ACC potřebuje právě takovou sadu.
Detail kamery →Čtyři kamery VANTRUE v našem videu
Video představuje kamery E1 Pro, Element 2 Pro, N5S a N4 Pro S. Z nich sada napájí E1 Pro, N5S a N4 Pro S. Je o kamerách samotných, montáž sady neukazuje.
Na štítku stojí VP03 (II)
Model je natištěný na boku krabičky spolu se vstupem, výstupem a oběma prahy ochrany.
| Model | VANTRUE VP03 (II) |
|---|---|
| Konektor ke kameře | USB-C |
| Vstup | DC 12–24 V (auta s instalací 12 V i 24 V) |
| Výstup | 5 V, 2 A |
| Ochrana baterie, auto 12 V | odpojí pod 11,6 V nebo 12 V (přepínač) |
| Ochrana baterie, auto 24 V | odpojí pod 23,2 V nebo 24 V (přepínač) |
| Vodiče | červený – trvalé napájení, žlutý – ACC, černý – kostra (vidlicové očko) |
| Délka kabelu | 3,5 m |
| Adaptéry pojistek | ATO, MINI, LP MINI, MICRO 2 – po dvou kusech |
| Provozní teplota | −30 až 75 °C |
| Kompatibilita | kamery VANTRUE ze seznamu výrobce (USB-C) |
| Záruka | 2 roky |
