FILM-TECHNIKA LinkCast 4-60 – HDMI extender 1→4 přes CAT6, Full HD až 60 m, s lokálním výstupem
Kód: 26205Detailní popis produktu
Stejný obraz.
Na více místech.
FILM-TECHNIKA LinkCast 4-60
Rozveďte HDMI obraz do čtyř vzdálených obrazovek pomocí samostatných CAT6 kabelů. U zdroje navíc připojíte místní monitor přes HDMI výstup vysílače.
FULL HD / TX + 4 RX / AŽ 60 M
Čtyři trasy.
Jeden společný obsah.
Prezentace, výukové materiály nebo informační obsah se zobrazí současně na několika místech. Každý přijímač se propojuje přímo s vysílačem vlastním CAT6 kabelem.
↓ HDMI
Obrazovka 1
↓ HDMI
Obrazovka 2
↓ HDMI
Obrazovka 3
↓ HDMI
Obrazovka 4
Každá větev vede ze samostatného portu vysílače. Dosah až 60 m se vztahuje na jednu trasu a závisí na kvalitě kabelu, zakončení a podmínkách instalace. Schéma znázorňuje signálové propojení.

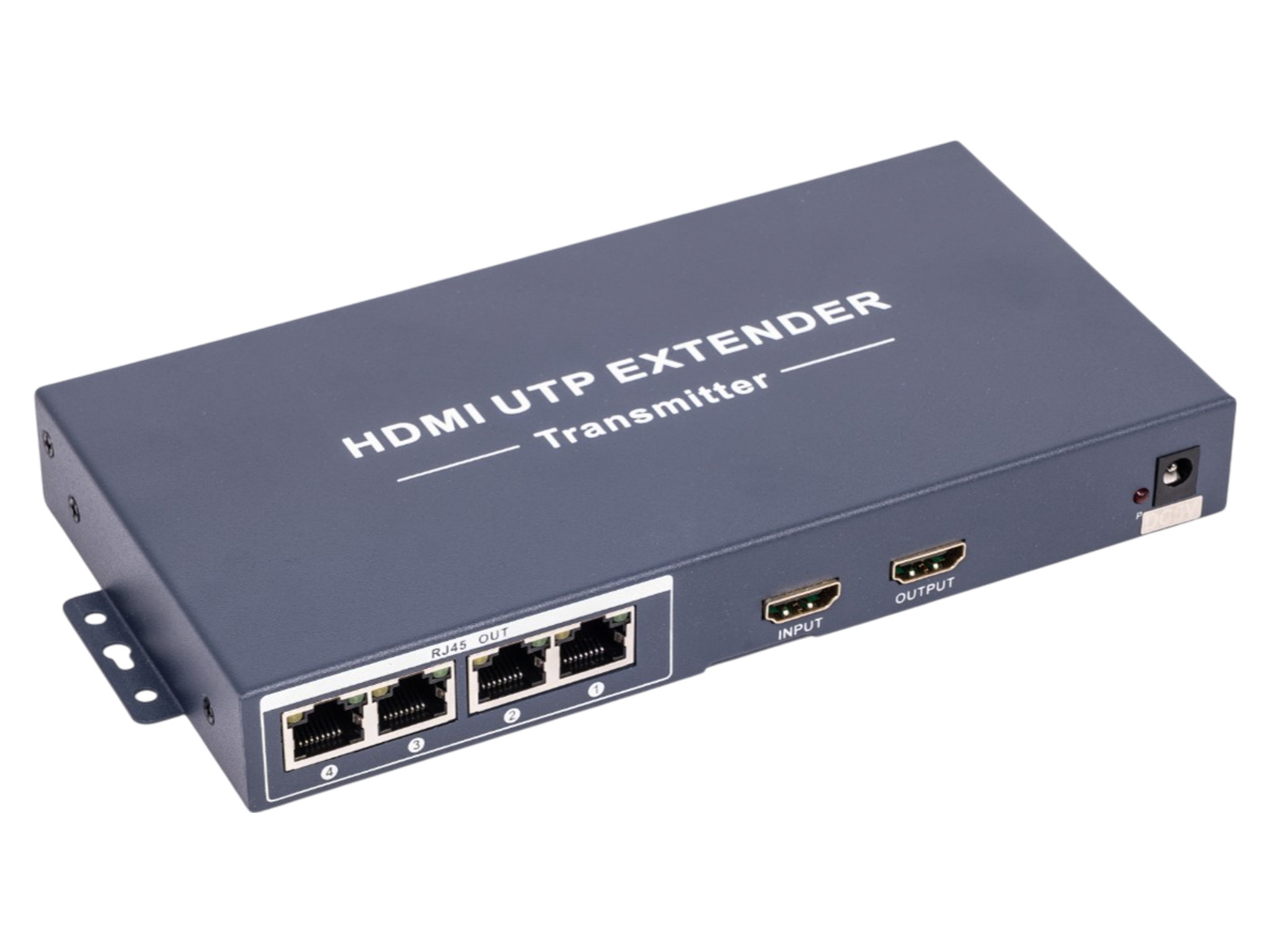

Centrum celé sestavy.
Počítač nebo přehrávač připojíte do HDMI vstupu. Čtyři RJ45 porty rozvedou signál k jednotlivým přijímačům, které obsluhují vzdálené obrazovky.
Místní HDMI výstup umožňuje sledovat stejný obsah i přímo u zdroje. Hodí se pro kontrolní monitor při prezentaci nebo obsluze sestavy.

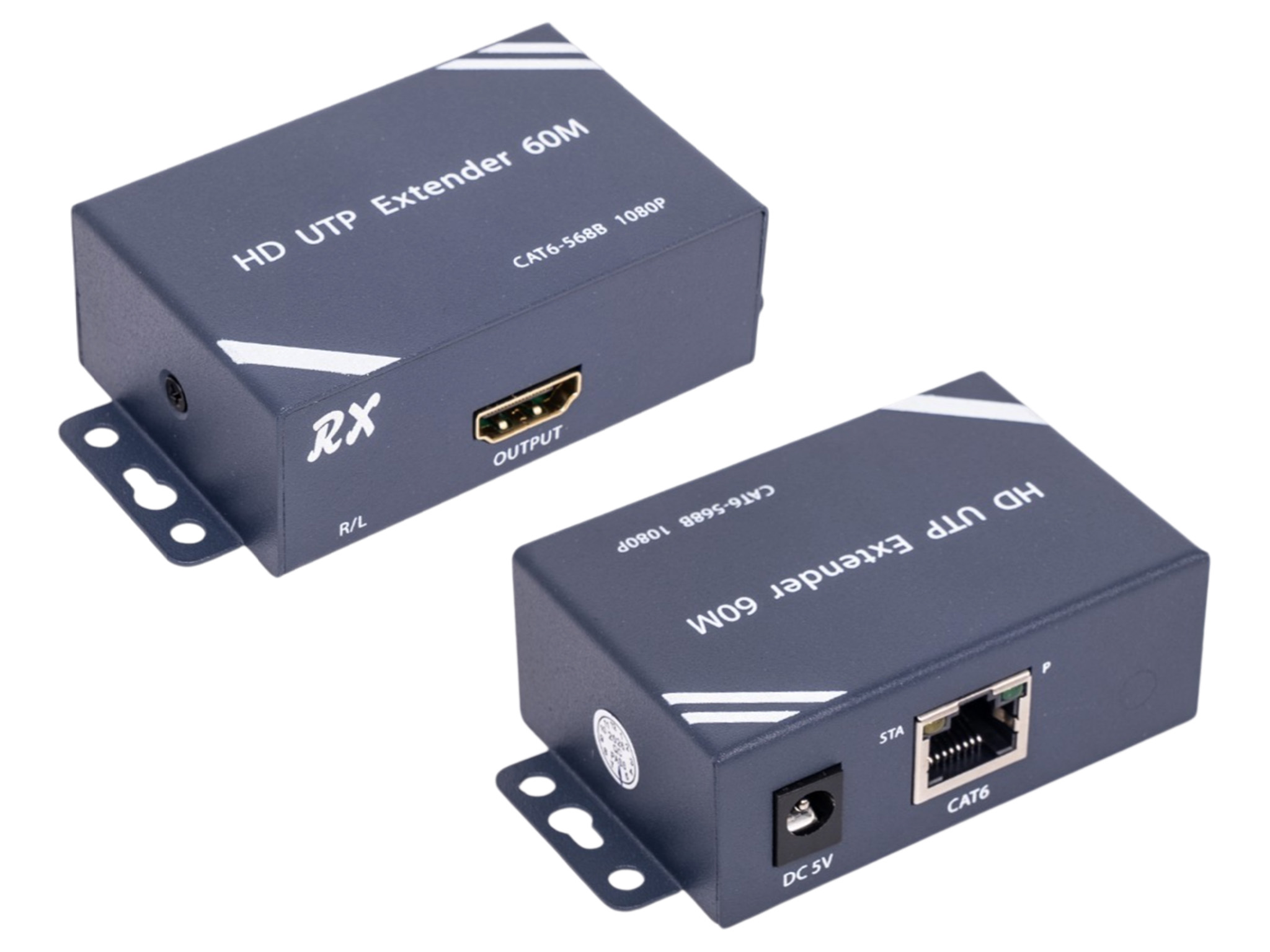

Z CAT6 zpět na HDMI.
Na druhém konci každé trasy připojíte přijímač. Jeho HDMI výstup propojíte s televizorem, monitorem nebo projektorem. Přijímač má také samostatný analogový audio konektor označený R/L.
Připravte propojení.
Zkontrolujte každý výstup.

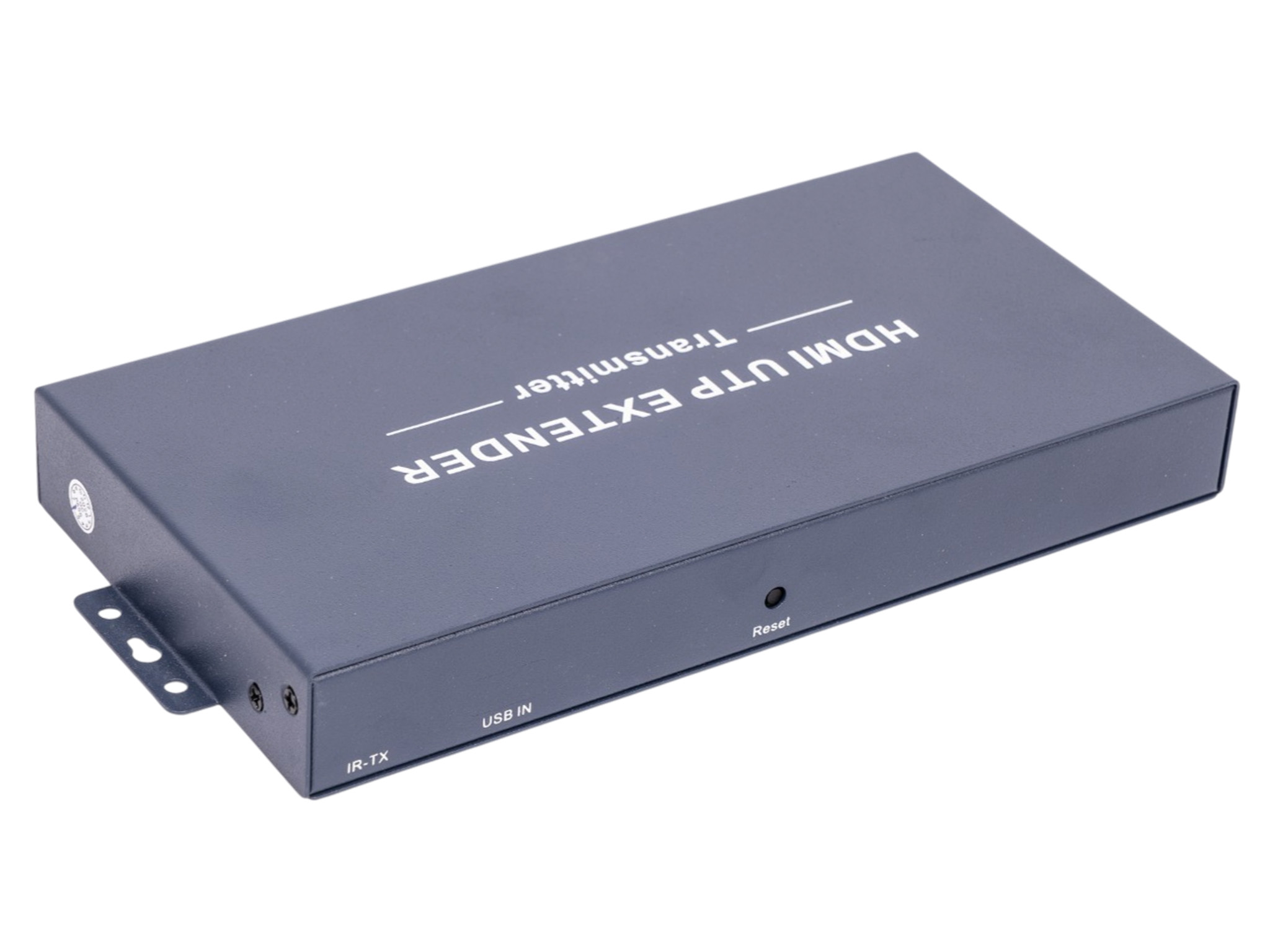

Jednotky mají boční montážní úchyty pro umístění v sestavě. Při přípravě instalace si označte obě strany každého CAT6 kabelu, aby bylo jasné, ke které obrazovce vede.
Po propojení HDMI zdroje, přijímačů a displejů zajistěte napájení podle označení jednotek a ověřte obraz na všech připojených obrazovkách.
Specifikace
| Model: | FILM-TECHNIKA LinkCast 4-60 |
|---|---|
| Sestava: | Vysílač + 4 přijímače |
| Vstup vysílače: | HDMI |
| Vzdálené výstupy: | 4× RJ45 pro přijímače |
| Místní výstup: | HDMI loop |
| Rozlišení: | Full HD 1080p |
| Dosah: | Až 60 m na jednu vhodnou CAT6 trasu |
| Propojení: | Přímé TX–RX, označení CAT6–568B |
| Výstupy přijímače: | HDMI a analogové audio R/L |
| Napájení: | DC napájecí konektory na jednotkách |

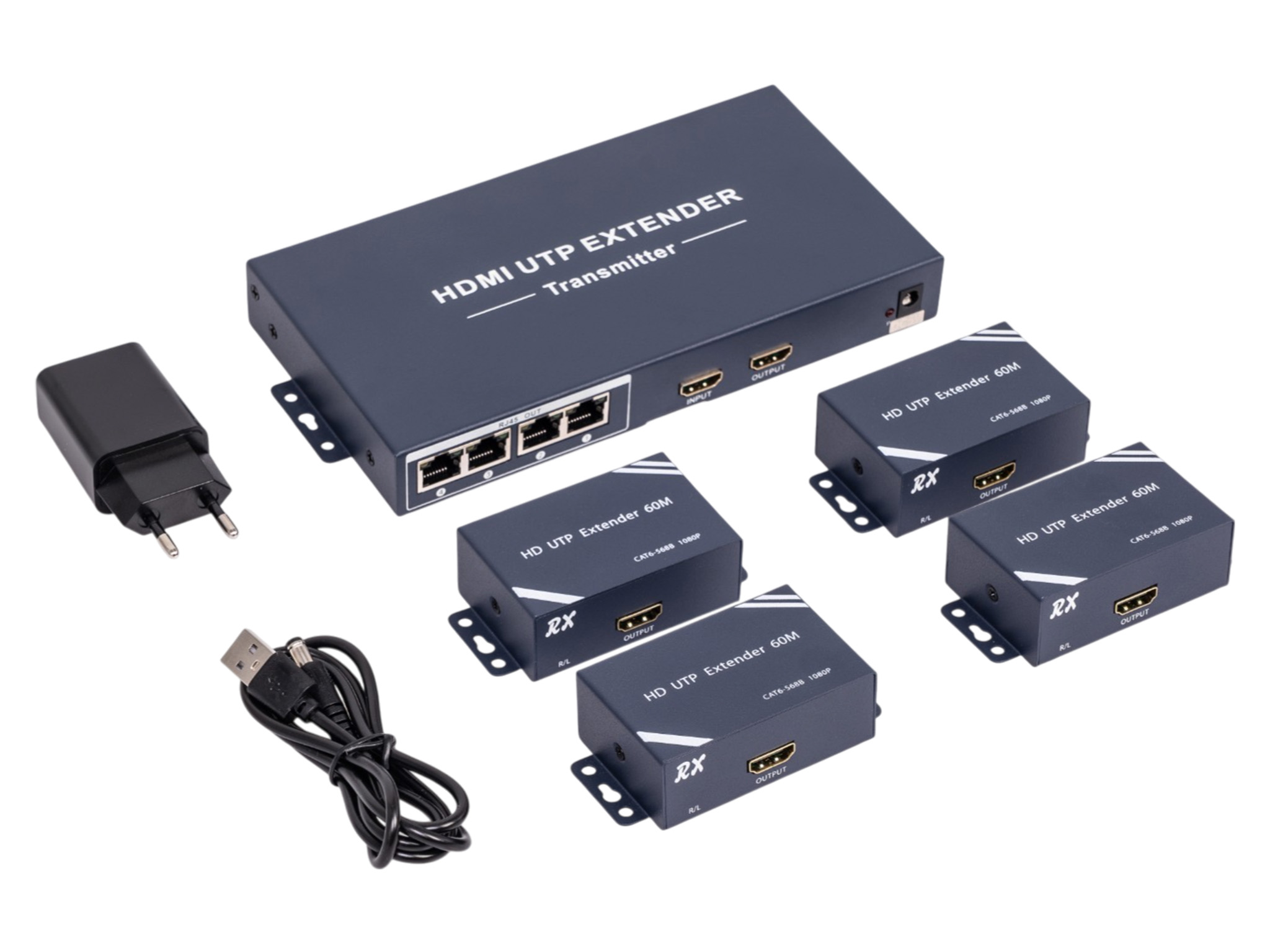

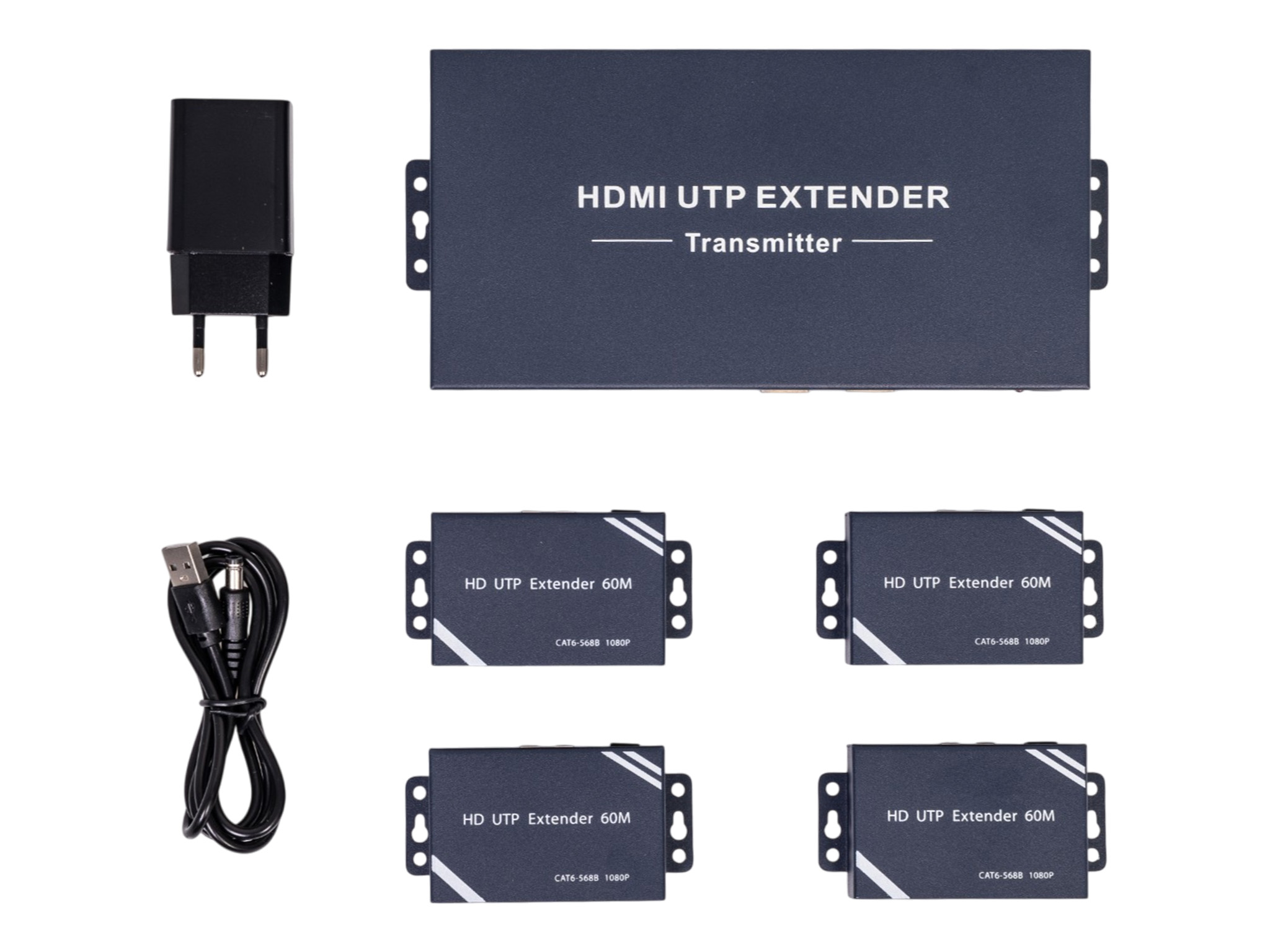

Obsah balení
- Čtyřportový vysílač LinkCast
- 4× HDMI přijímač
- Napájecí adaptér
- USB napájecí kabel
CAT6 a HDMI propojovací kabely nejsou uvedeny jako součást balení.
Před zapojením.
Může každá obrazovka zobrazovat jiný obsah?
LinkCast rozvádí jeden HDMI vstupní signál. Na připojených obrazovkách se zobrazuje stejný obsah.
Počítá se 60 m pro celou sestavu?
Ne. Jde o udávané maximum jedné samostatné CAT6 trasy mezi vysílačem a přijímačem. Výsledný dosah závisí na kvalitě kabeláže, zakončení a podmínkách instalace.
Lze připojit také monitor u zdroje?
Ano. Vysílač má místní HDMI loop výstup pro monitor vedle počítače nebo přehrávače, navíc ke čtyřem vzdáleným přijímačům.
Jaké rozlišení sada podporuje?
U této sestavy je uvedeno Full HD 1080p.
Doplňkové parametry
| Kategorie: | Konvertory, Splittery |
|---|---|
| Model: | FILM-TECHNIKA LinkCast 4-60 |
| Sestava: | 1 vysílač + 4 přijímače |
| Vstup vysílače: | 1× HDMI |
| Vzdálené výstupy: | 4× RJ45 k přijímačům |
| Místní výstup: | 1× HDMI |
| Rozlišení: | 1080p / Full HD dle označení |
| Dosah: | Až 60 m na jednu vhodnou CAT6 trasu |
| Zapojení kabeláže: | Přímé propojení TX–RX; značení CAT6–568B |
| Výstup přijímače: | HDMI; audio R/L dle konektorů |
| Napájení: | DC napájecí konektory na jednotkách |
