Dvě zařízení.
Jedna obrazovka.
Počítač a konzole nebo konzole a multimediální přehrávač. Tlačítkem vybíráte, který ze dvou zdrojů se zobrazí na připojené televizi, monitoru či projektoru.
2 HDMI zdroje → S21 → 1 displej
Switch S21 8K – obousměrný HDMI přepínač 2→1 / 1→2
Kód: 26203Detailní popis produktu
Obousměrné přepínání HDMI
Switch S21 8K.
Switch S21 8K.
Obraz podle vás.
Dva zdroje, jedna televize. Nebo jeden zdroj a výběr ze dvou displejů. Přepněte obraz tlačítkem a nechte HDMI kabely zapojené.
2 → 1 Dva zdroje / jeden displej
1 → 2 Jeden zdroj / výběr displeje
8K Označení rozlišení výrobku
1 stisk Ruční změna aktivní cesty
01 / Herní konzole & multimédia
Z hraní na film.
Z hraní na film.
Bez přepojování.

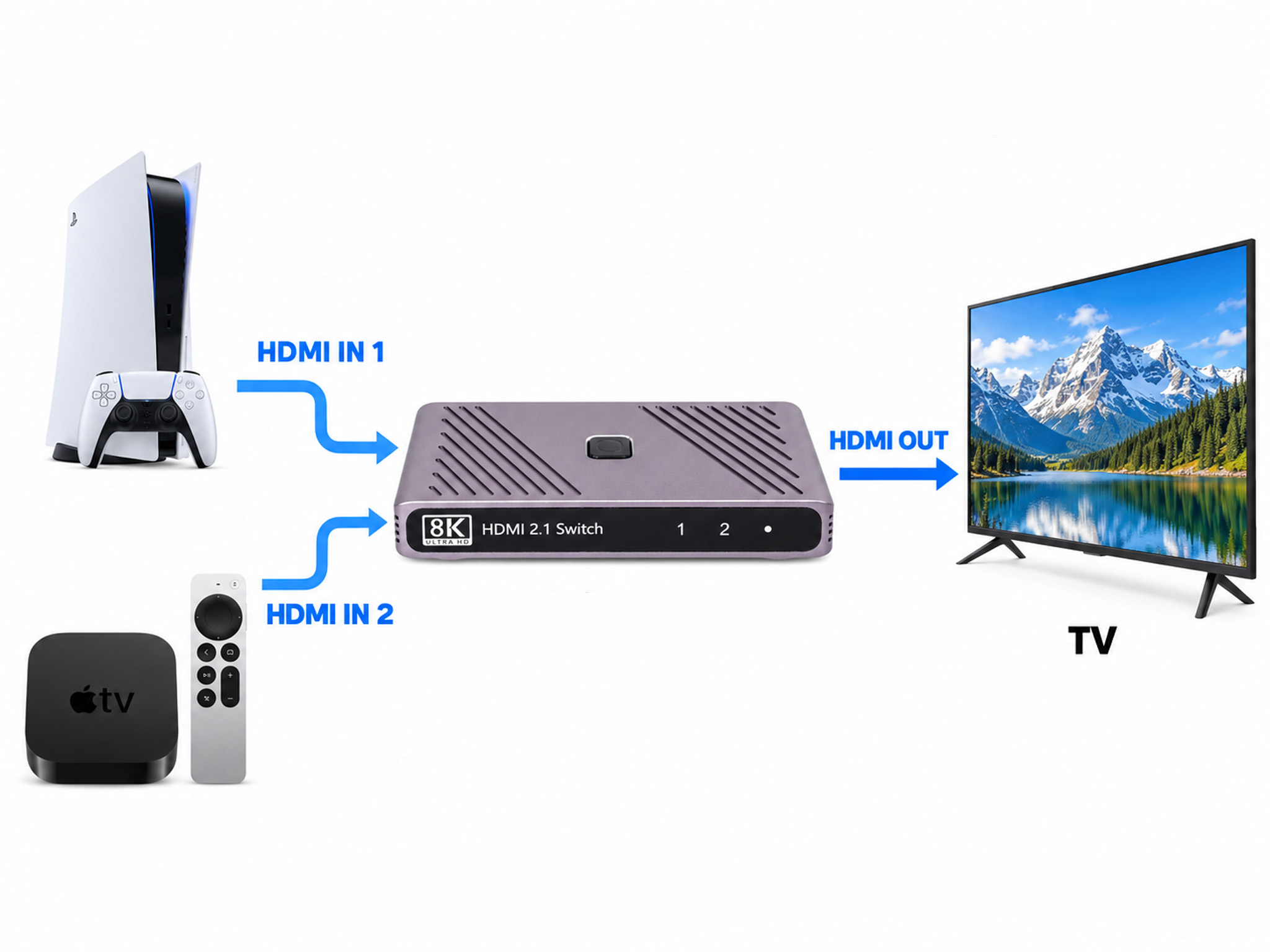

Připojte například PlayStation 5 a Apple TV ke dvěma vstupům přepínače. Výstup propojte s televizí a tlačítkem zvolte, které zařízení chcete právě sledovat.
02 / Dvě možnosti zapojení
Vyberte zdroj.
Vyberte zdroj.
Nebo cílový displej.
Obousměrné zapojení umožňuje použít S21 podle vaší sestavy. V obou režimech je aktivní vždy jedna signálová cesta.
Dvě zařízení.
Jedno zařízení.
Výběr obrazovky.
Připojte jeden zdroj a dva displeje, například monitor a projektor. Tlačítkem zvolíte jeden z nich. Obraz se nezobrazuje na obou současně.
1 HDMI zdroj → S21 → Displej A / B
Vždy jeden aktivní obraz. S21 neslučuje dva vstupy do jedné obrazovky a nerozděluje obraz současně na dva displeje.
03 / Připojení zblízka
Přehledné porty.
Přehledné porty.
Ovládání na dosah.

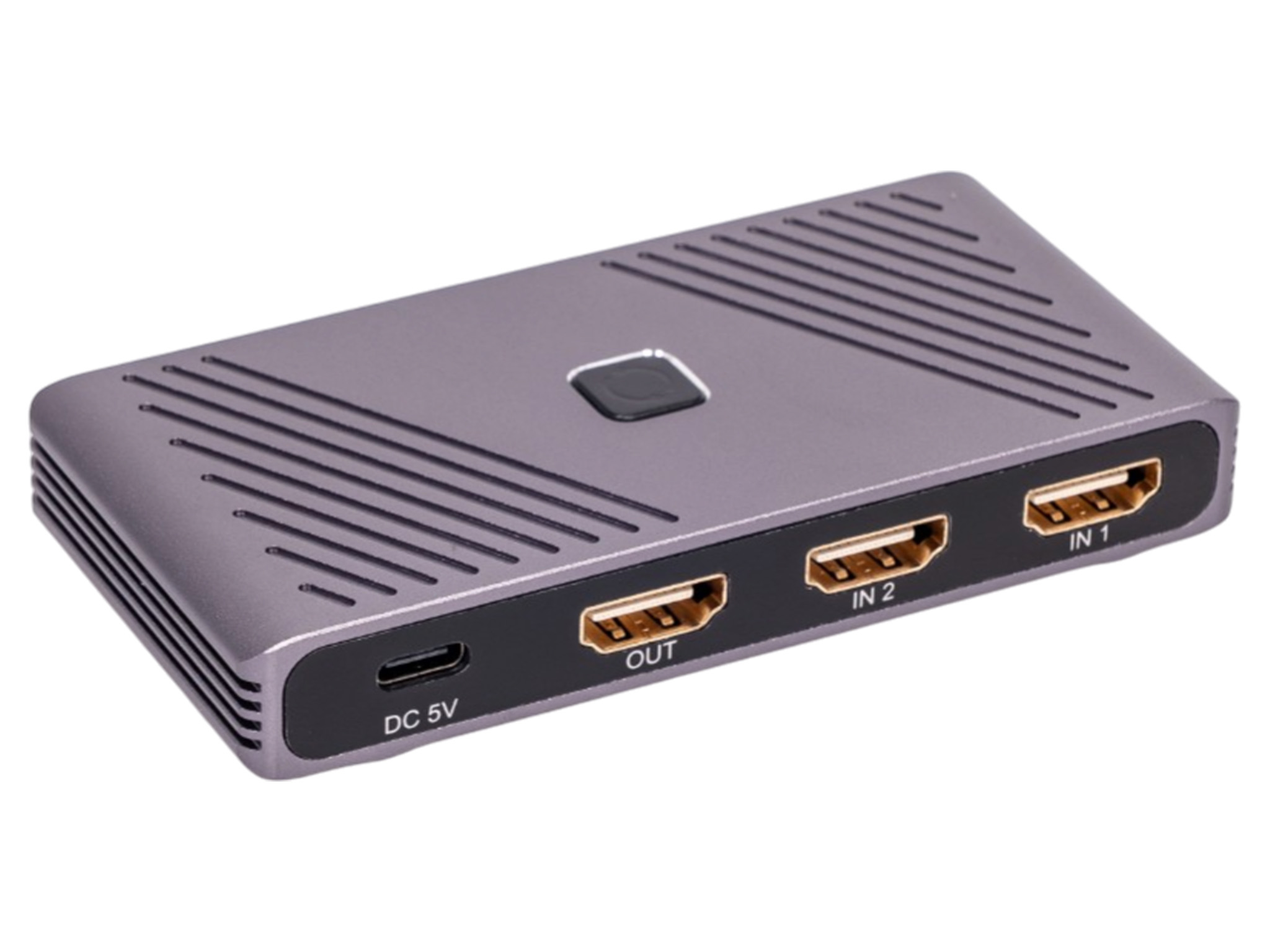

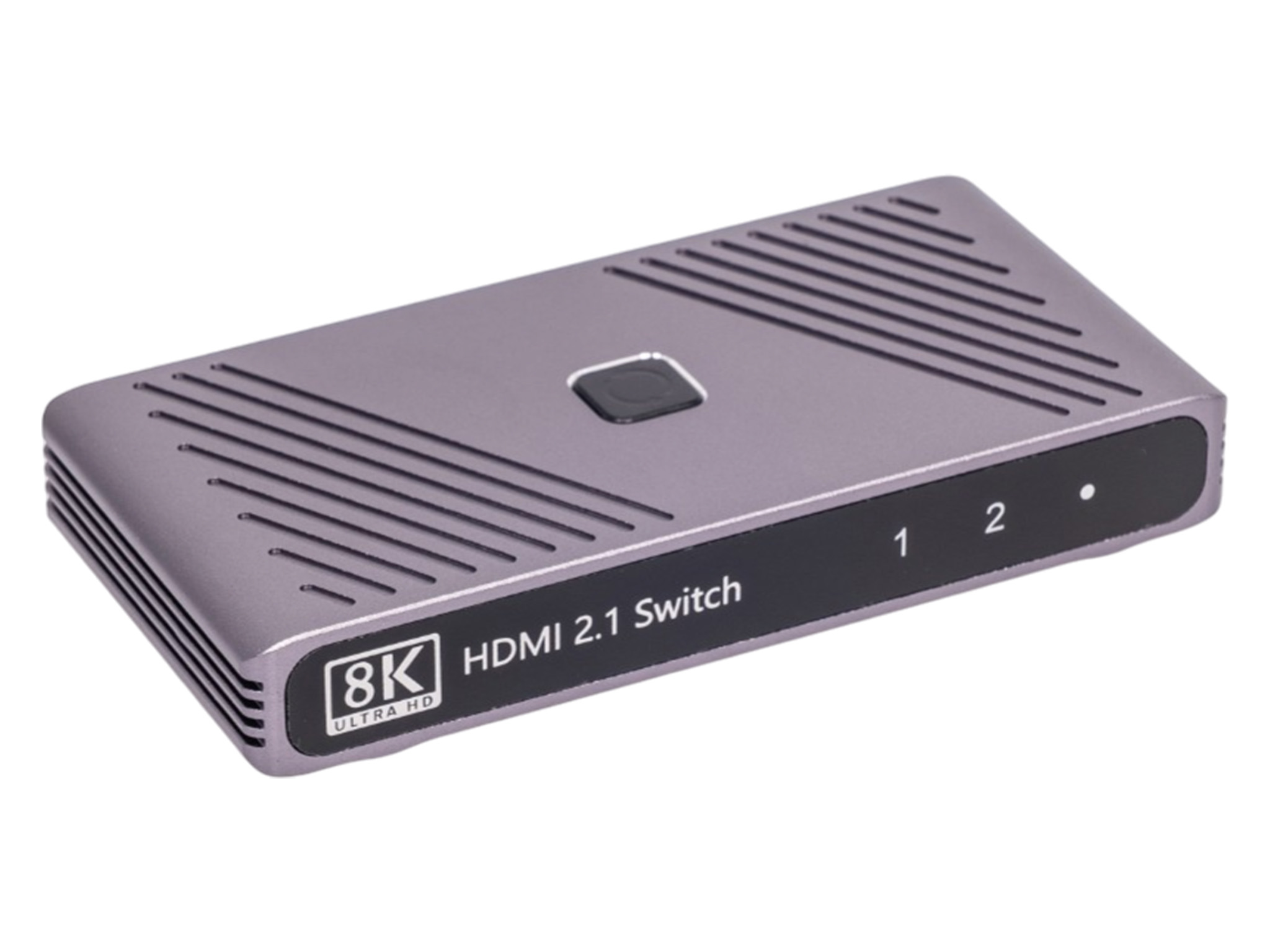

HDMI konektory jsou umístěné na jedné straně těla. Horní tlačítko slouží k ručnímu přepnutí a čelní indikace pomáhá rozlišit zvolený kanál.
Napájení připojíte přes USB do konektoru označeného DC 5V. USB napájecí kabel je součástí balení.
04 / Připraveno k přepnutí
Tři kroky.
Tři kroky.
Jednoduché ovládání.
Zvolte způsob zapojení, připojte napájení a vyberte aktivní cestu. Po přepnutí může připojený displej chvíli synchronizovat obraz.
01
Připojte HDMI
Zapojte zdroje a displeje podle zvoleného režimu. Kabely vybírejte podle požadovaného obrazového formátu.
02
Připojte napájení
Použijte dodaný USB kabel a vhodný 5V USB zdroj.
03
Stiskněte tlačítko
Vyberte požadovaný zdroj nebo displej. Kabely mohou zůstat trvale zapojené.
K označení 8K: konkrétní rozlišení, obnovovací frekvenci a barevný režim musí podporovat celá sestava — zdroj, přepínač, HDMI kabely i displej. Samotné označení 8K neurčuje všechny podporované kombinace.
Parametry a obsah balení.
Technické specifikace
| Model: | FILM-TECHNIKA Switch S21 8K |
|---|---|
| Funkce: | Obousměrný přepínač HDMI |
| Zapojení A: | 2 zdroje → 1 displej |
| Zapojení B: | 1 zdroj → 1 ze 2 displejů |
| Aktivní signálová cesta: | Vždy jedna |
| HDMI konektory: | 3 |
| Označení rozhraní: | HDMI 2.1 dle označení na těle |
| Označení rozlišení: | 8K dle výrobku a obalu |
| Ovládání: | Tlačítko na těle |
| Napájení: | USB, DC 5V |
Obsah balení
- Obousměrný HDMI přepínač Switch S21 8K

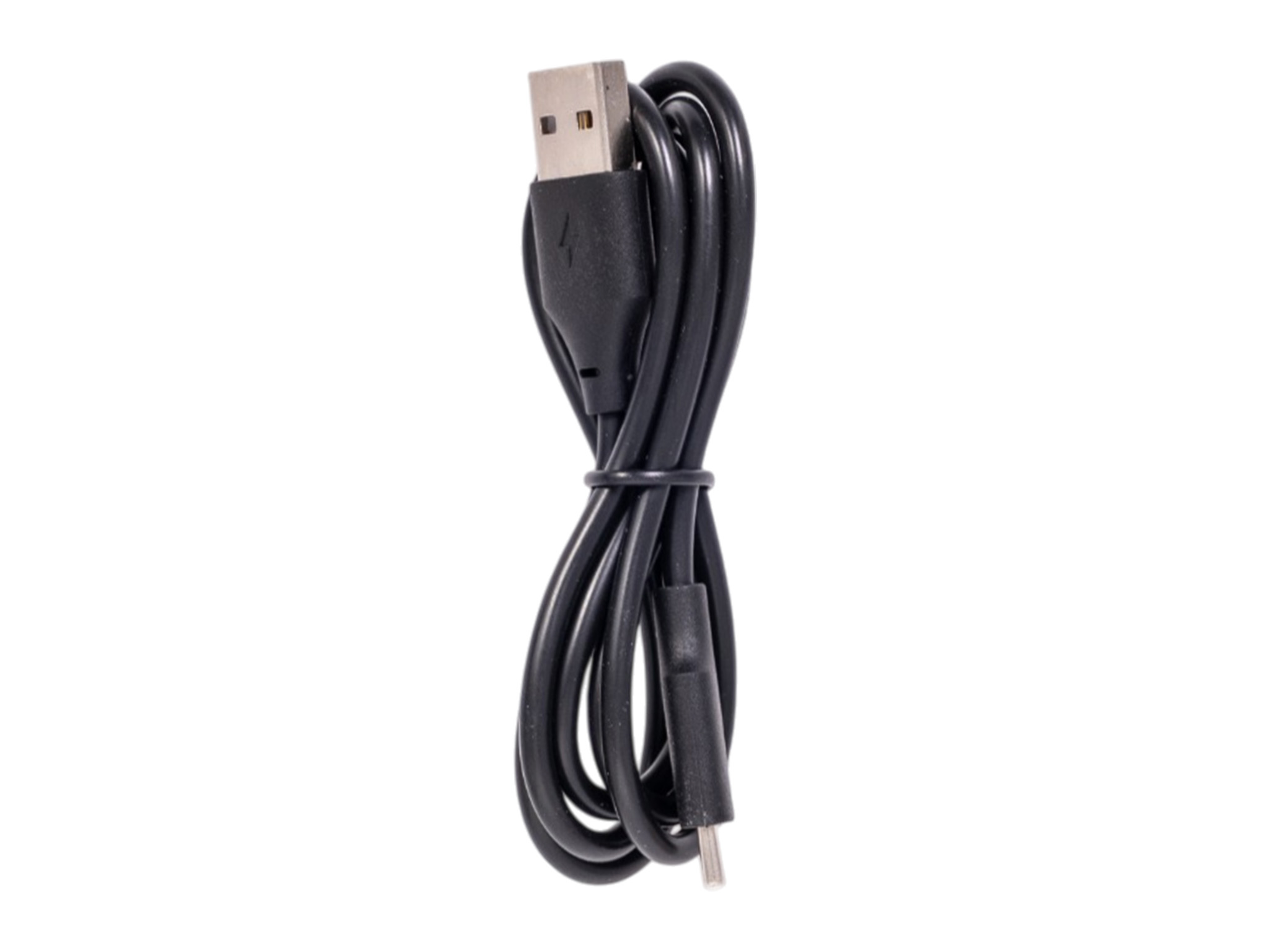

- USB napájecí kabel
HDMI kabely a síťový USB adaptér nejsou uvedeny v obsahu balení. Konzole, přehrávač a televize ve schématu slouží k ukázce zapojení.
Co se hodí vědět.
Zobrazí obraz na dvou monitorech současně?
Ne. V režimu 1 → 2 vybíráte vždy jeden aktivní displej. Pro současné zobrazení stejného obrazu na více displejích potřebujete HDMI rozbočovač.
Umí zobrazit dva zdroje vedle sebe?
Ne. V režimu 2 → 1 přepíná mezi dvěma zdroji. Obrazy neskládá do jedné plochy.
Je přepnutí obrazu okamžité?
Po změně aktivní cesty může dojít ke krátkému výpadku obrazu, než se zdroj a displej znovu synchronizují.
Doplňkové parametry
| Kategorie: | Konvertory, Splittery |
|---|---|
| Model: | FILM-TECHNIKA Switch S21 8K |
| Funkce: | Obousměrný přepínač HDMI |
| Zapojení A: | 2 zdroje → 1 displej |
| Zapojení B: | 1 zdroj → 1 ze 2 displejů |
| Současně aktivní cesta: | 1 |
| Označení rozlišení: | 8K dle výrobku a obalu |
| Ovládání: | Tlačítko na těle |
| Napájení: | USB, pomocí dodaného kabelu |
