Rozbočovač D-tap (samec) na 4x D-tap (samice)
Kód: 10112Související produkty
Detailní popis produktu
FILM-TECHNIKA · rozbočovač D-Tap
D-Tap1→4
Čtyři zásuvky místo chobotnice z kabelů
Vzadu na rigu visí V-Mount, vpředu monitor, na kleci vysílač obrazu pro režii, nahoře malé LED světlo a kamera jede přes dummy baterii. Každé z nich chce svůj D-Tap. Rozbočovač zapojíte do jedné zásuvky D-Tap na baterii a dostanete čtyři nové – vedle sebe v jedné krabičce na konci kabelu.
- 1 → 4D-Tap samec na 4× samice
- 10 Astrop všech zásuvek dohromady
- 112–168 Wpodle napětí baterie
- − / +polarita vyznačená na štítku
- standardní D-Tap na vstupu i výstupech
- do D-Tapu na V-Mountu i Gold Mountu
- záruka 2 roky

- Čtyři D-Tapy z jednoho
- Jeden kabel od baterie
- 10 A pro všechny zásuvky
- Zapojíte bez nářadí
- Vlastní značka FILM-TECHNIKA
Na rigu
Celý rig na jednom D-Tapu
Natáčíte rozhovor, dokument z ramene nebo svatbu s rigem. Monitor, vysílač obrazu a malé světlo mají každé svou malou baterii a každé se vybije v jinou chvíli – obvykle uprostřed záběru. S rozbočovačem berou proud všechna zařízení z jednoho V-Mountu. Místo čtyř ukazatelů a čtyř nabíječek hlídáte jediný ukazatel – ten na baterii.
Koncovku D-Tap (samec) zapojíte do D-Tapu baterie a krabičku položíte nebo přichytíte tam, kde chcete mít zásuvky. Všechny čtyři jsou v jedné řadě na horní straně krabičky, takže kabely od zařízení z nich vedou stejným směrem. Od baterie pak vede jen jeden kabel, ne čtyři.
Kameru napájíte z jedné zásuvky dvěma způsoby: dummy baterií s D-Tapem, ve které je měnič napětí pro tělo, nebo kabelem rovnou do napájecího vstupu – třeba D-Tap → 2pin pro Blackmagic Pocket 4K, který má podle Blackmagicu vstup 12–20 V.
- 1Monitor – náhled na kleci, na rameni nebo pro asistenta
- 2Vysílač obrazu – bezdrátový přenos pro režii, klienta nebo ostření
- 3LED světlo – malé světlo na kameře nebo na rameni
- 4Kamera – přes dummy baterii s D-Tapem nebo kabelem do vstupu
Zblízka
Čtyři okénka a jeden štítek

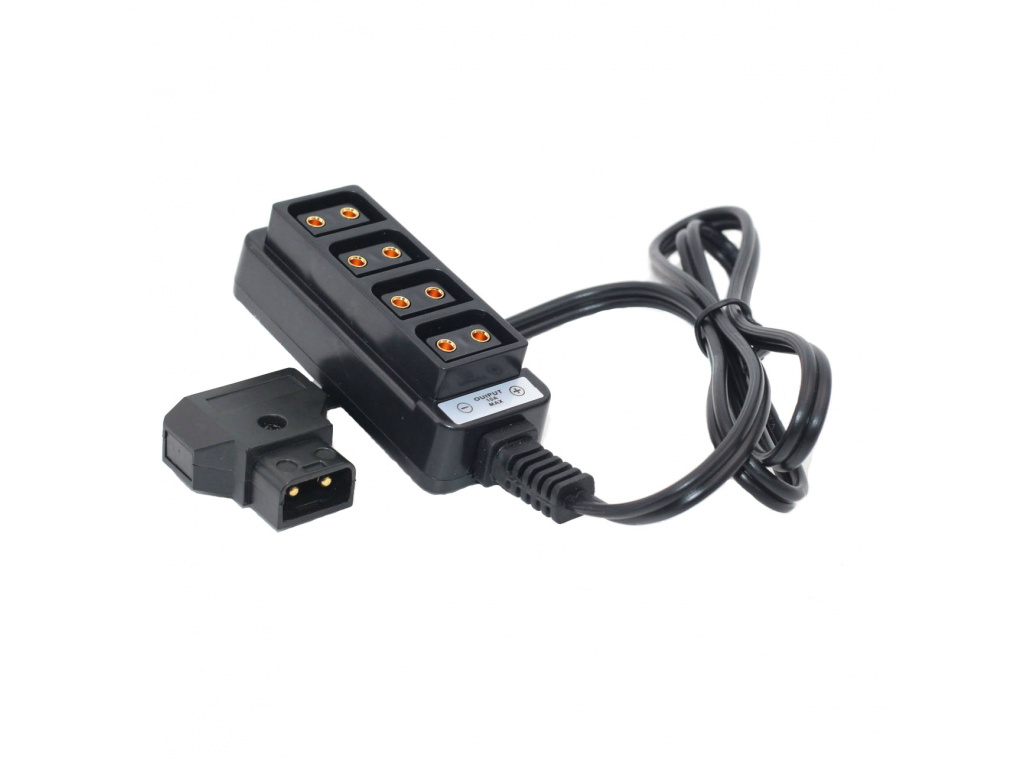

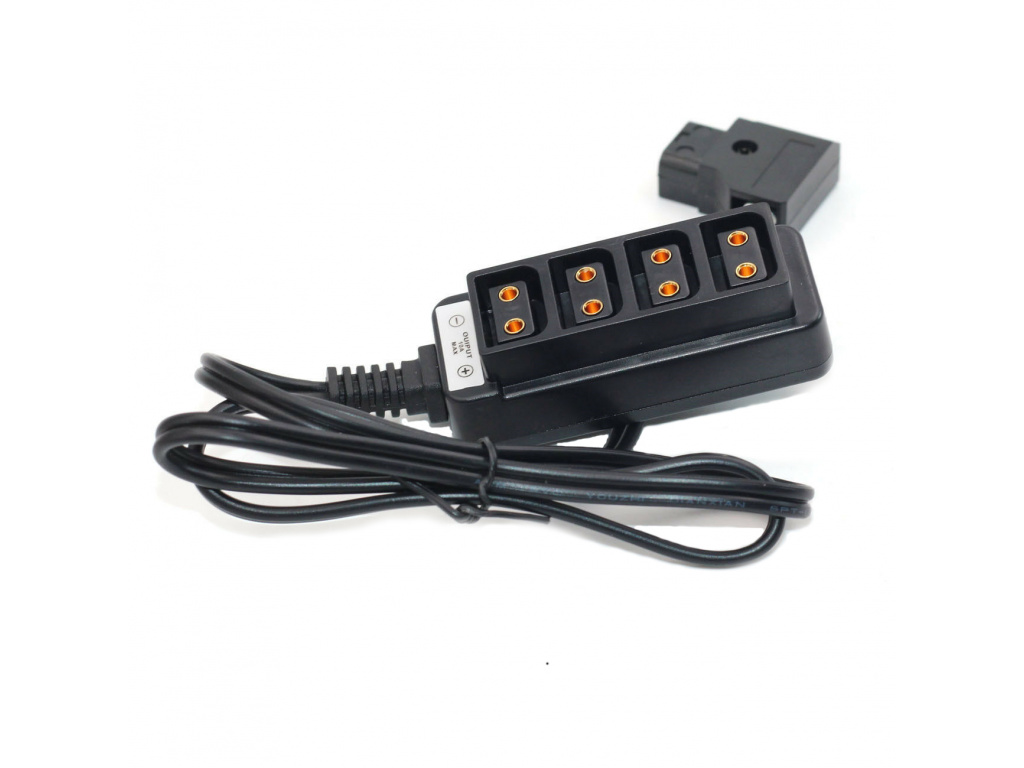

Rozbočovač je jednoduchý kus výbavy – o to víc se vyplatí vidět, co přesně dostanete. Na fotkách je krabička ze všech podstatných úhlů; kliknutím je zvětšíte.





Štítek OUTPUT 10A MAX
Deset ampér přepočtených na watty
−OUTPUT 10A MAX+
10 A je nejvyšší proud, který smí krabičkou protéct – do všech čtyř zásuvek dohromady. Zařízení ale mívají na štítcích watty. Převod je jednoduchý: výkon = napětí × proud. Napětí přitom určuje baterie, ne rozbočovač, a během vybíjení klesá.
P = U × I
| Napětí na D-Tapu | Kdy | 10 A × |
|---|---|---|
| 16,8 V | plně nabitá baterie – horní mez D-Tapu u SmallRig VB99 mini, napětí D-Tap nabíječek | 168 W |
| 14,8 V | jmenovité napětí baterií Newell a WattWise | 148 W |
| 14,54 V | jmenovité napětí SmallRig VB99 | 145 W |
| 11,2 V | dolní mez D-Tapu u SmallRig VB99 mini – baterie je skoro vybitá | 112 W |
Monitor nebo LED světlo s vlastním zdrojem si bere pořád podobný výkon. Když napětí baterie klesá, vezme si víc ampér. Sestava, která chce 112 W, odebírá při 14,8 V asi 7,6 A. U baterie, jejíž D-Tap klesá až k 11,2 V, ale ke konci vybíjení 10 A – tedy přesně strop krabičky. Sečtěte watty ze štítků svých zařízení a nechte si rezervu.
Dva stropy
Kdo povolí dřív – krabička, nebo baterie?
10 A je strop rozbočovače. Baterie má na D-Tapu svůj vlastní a ten bývá jinde. Rozhoduje vždycky nižší z obou čísel. Srovnání s V-Mounty z naší nabídky podle jejich štítků a údajů výrobců:
strop bateriestrop rozbočovače (10 A při jmenovitém napětí)

SmallRig VB99 mini (3580B)
D-Tap max. 10 A, celá baterie ale dá nejvýš 99 W (štítek).
Dřív povolí baterie – 99 W je méně než 145 W, které by krabička unesla při 14,54 V.

Krabička povolí o kousek dřív: 10 A při 14,8 V je 148 W, baterie by dala 160 W.

Na D-Tapu baterie zbývá rezerva, krabička končí na 148 W při 14,8 V.

Stejně jako u BP-150WS: hranici dělá krabička, 148 W při 14,8 V.
SmallRig VB99 SE a VB99 Pro mají podle SmallRigu celkový strop 100 W – i u nich povolí dřív baterie.
Před nákupem
Rozbočovač, ne měnič
Krabička jen rozdělí jeden D-Tap na čtyři. Co z toho plyne:
- Napětí jde rovnou z baterie
Rozbočovač napětí neupravuje. Do všech čtyř zásuvek pošle to, co právě dává D-Tap baterie – u V-Mountů SmallRig, Newell a WattWise jmenovitě 14,54–14,8 V, plně nabitých až 16,8 V. Připojte jen zařízení, jehož vstup takové napětí snese; rozsah najdete v jeho návodu.
- Pro 7,2 V, 8 V nebo 5 V jinou cestou
Fotoaparát na baterii LP-E6 nebo BLF19E do D-Tapu napřímo nepatří – potřebuje dummy baterii s měničem. Pro 5, 8, 12 nebo 15 V je tu V-Mount rozvaděč s vlastními výstupy. Obojí najdete níž.
- 10 A je součet
Strop na štítku platí pro všechny čtyři zásuvky dohromady, ne pro každou zvlášť. Čtyři zařízení po 3 A dělají 12 A – a to už je přes.
- Kabely k zařízením přikupte
V balení je rozbočovač. Každé zařízení k němu potřebuje vlastní kabel zakončený koncovkou D-Tap (samec).
- Stav baterie ukáže baterie
Krabička nemá vypínač ani ukazatel – jen čtyři zásuvky a štítek. Kolik energie zbývá, uvidíte na LED nebo displeji V-Mountu.
- Kabel 60 cm podle dodavatele
Když baterie visí dál od místa, kde chcete mít zásuvky, prodlužte vstup kabelem D-Tap samec–samice 1 m.
Příslušenství
Kabely, dummy a rozvaděč k němu

Krabička, nebo rozbočovací kabel?
Oba výrobky rozdělí jeden D-Tap na čtyři a podle e-shopu mají strop 10 A. Liší se tvarem.
- Tento rozbočovačČtyři zásuvky pohromadě v krabičce na konci kabelu (60 cm podle dodavatele). Krabičku položíte nebo přichytíte tam, kde chcete mít zásuvky – třeba suchým zipem k tyčím.
- Rozbočovací kabel 1 → 4Rozbočení přímo na kabelu, bez krabičky. Podle údajů dodavatele se spirálovým kabelem 30–100 cm a šroubem 1/4"-20 pro uchycení na rig.

D-Tap kabel pro BMPCC 4K/6K
Blackmagic Pocket přímo z jedné zásuvky do zamykacího 2pinu. Pocket 4K, 6K G2 a 6K Pro mají podle Blackmagicu vstup 12–20 V.

Dummy Canon LP-E6N s D-Tapem
Pro Canon EOS a Pocket 4K: měnič v dummy upraví napětí z D-Tapu pro šachtu LP-E6.

Dummy Panasonic BLF19E s D-Tapem
Lumix s baterií DMW-BLF19E, třeba GH5, napájený z jedné zásuvky rozbočovače přes dummy s vestavěným měničem.

LENSBOT svorka V-Mount + kabel D-Tap → USB-C
Světla LENSBOT GL60 a GL60RGB napájená z D-Tapu kabelem na USB-C (50 cm).

V-Mount rozvaděč 5 / 8 / 12 / 15 V
Když zařízení chce jiné napětí než D-Tap: výstupy 5, 8, 12 a 15 V, D-Tap 14,8 V a 2× USB.
Kabel D-Tap samec–samice 1 m
Prodlouží vstup rozbočovače, když baterie visí dál od místa, kde chcete mít zásuvky.
Technické údaje
Údaje k rozbočovači D-Tap 1 → 4
| Vstup | D-Tap (samec) na kabelu |
|---|---|
| Výstupy | 4× D-Tap (samice) v jedné řadě |
| Proud | max. 10 A pro všechny zásuvky dohromady (štítek OUTPUT 10A MAX) |
| Napětí | beze změny z baterie – rozbočovač napětí neupravuje |
| Polarita | značky − a + na štítku u zásuvek |
| Kabel | dvoužilový, 60 cm podle dodavatele, u krabičky žebrovaná průchodka |
| Ovládání | žádné – bez vypínače a ukazatele |
| Označení | FT-S1V4 |
| Značka | FILM-TECHNIKA |
| Záruka | 2 roky |
V balíčku od nás
- rozbočovač D-Tap 1 → 4: krabička se čtyřmi zásuvkami a kabel s koncovkou D-Tap (samec)
Na rig si přidejte
- V-Mount nebo Gold Mount baterii se zásuvkou D-Tap
- kabely s koncovkou D-Tap (samec) k jednotlivým zařízením
- podle kamery dummy baterii s D-Tapem nebo kabel do napájecího vstupu
Jeden D-Tap dovnitř, čtyři ven.
