AV MATRIX UC1280 streamovací karta HDMI na USB3.0
Kód: 17057Související produkty
Detailní popis produktu
AVMATRIX · UC1280 · HDMI
1080p60HDMI → USB 3.0
Obraz z kamery rovnou v počítači
Karta přijme signál z kamery, fotoaparátu nebo konzole přes HDMI a pošle ho do počítače jako USB video. Pak ho vysíláte nebo ukládáte v programu, který už používáte.
- HDMIvstup signálu
- USB 3.0výstup do počítače
- 1080p60vstup i výstup
- 300–350 MB/spropustnost USB

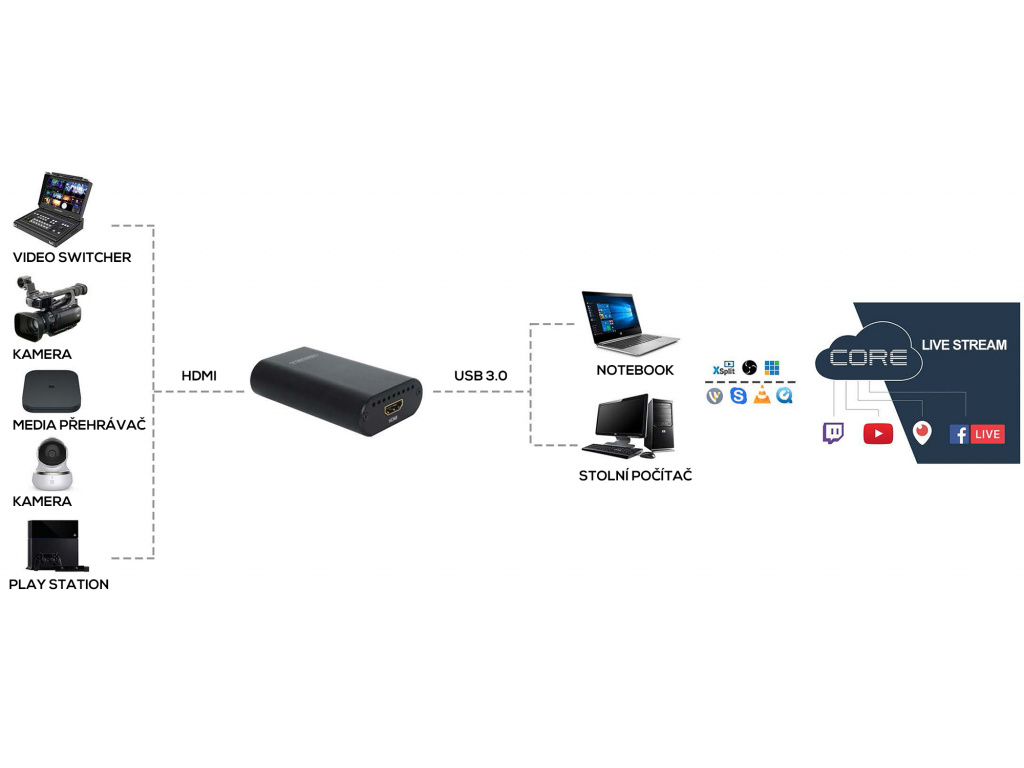

Kamera → karta → USB 3.0 → počítač
AV MATRIX UC1280HDMI → USB 3.0- HDMIvstup signálu
- 1080p60plné HD, vstup i výstup
- USB 3.0kompatibilní s USB 2.0
- Autoformát video signálu pozná sama
- 110 g98 × 56 × 16 mm

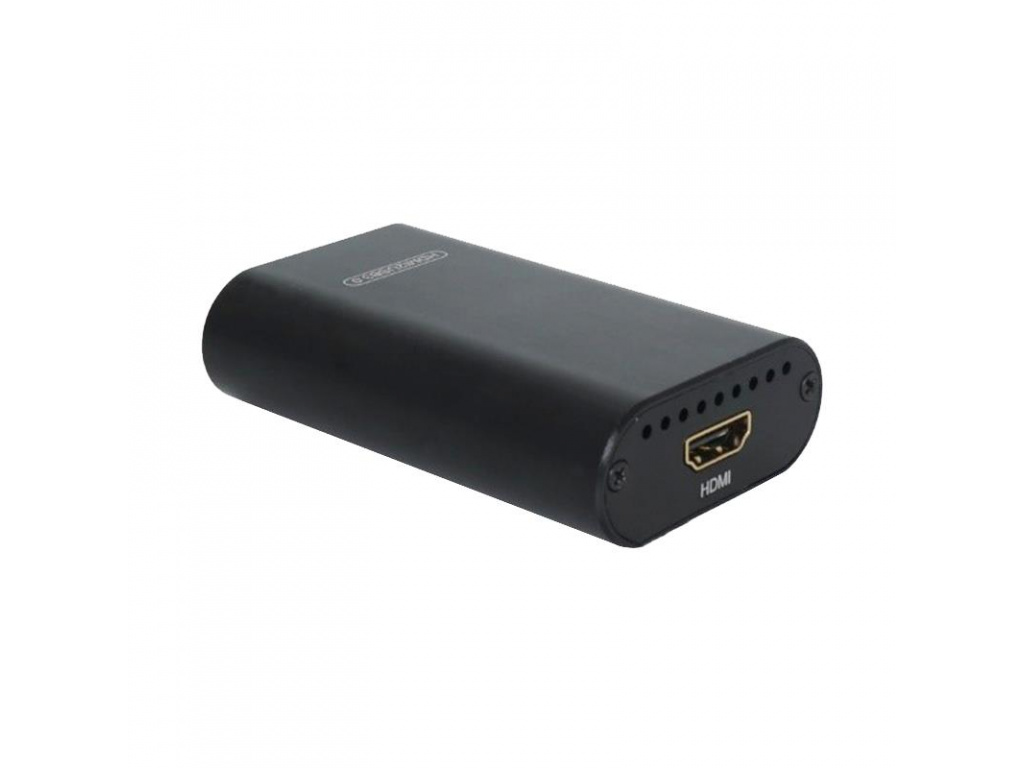

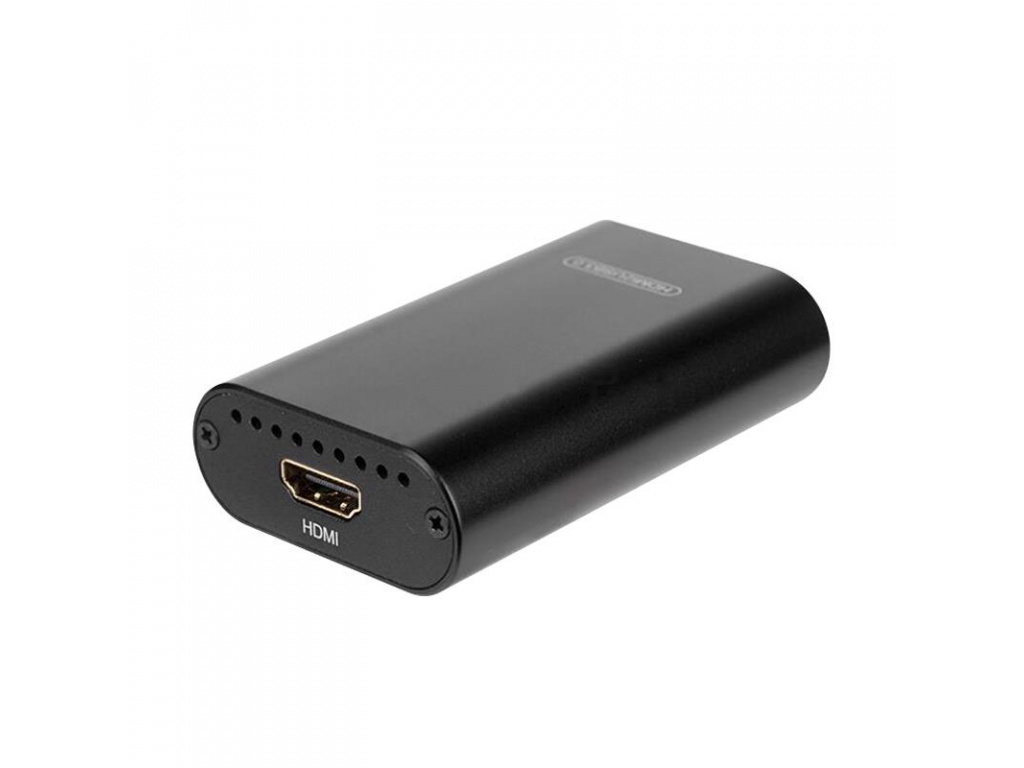

Zblízka

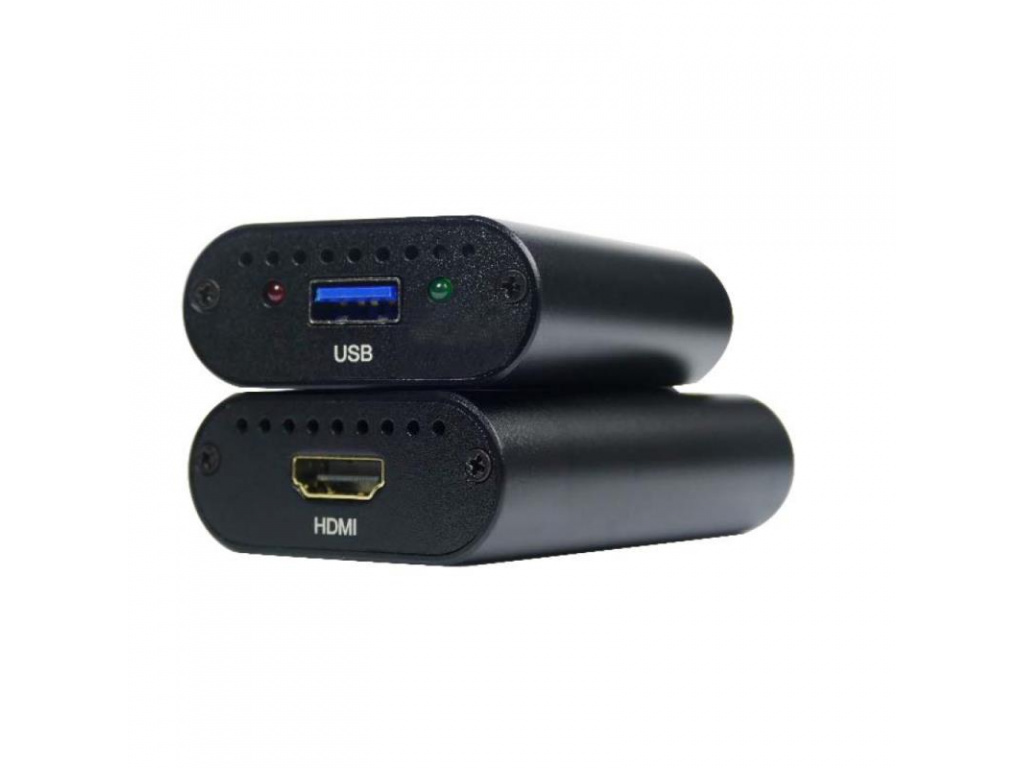

USB na jednom konci, HDMI na druhém
Zdroj se připojí na HDMI konec, počítač na USB. Karta má i HDMI výstup, na který zapojíte monitor pro přímý náhled.
Interaktivně: vyberte svůj zdroj
Zvládne karta váš zdroj?
Zvolte formát, ve kterém zdroj posílá obraz po HDMI. Odpověď vychází z údajů výrobce: vstup HDMI 1.4a, vstup i výstup videa až 1080p60.
Co chcete zachytit
Ano – HDMI, 720p60
Karta formát sama pozná a pošle ho do počítače. Rozlišení 1280 × 720 je v seznamu výstupních formátů USB.
Ano – HDMI, 1080p60
Je to nejvyšší formát, který karta bere na vstupu i na výstupu. Kolik dat při tom poteče do USB, spočítá kalkulačka níže.
Ne – 4K karta nezvládne
Maximum je 1080p60 (HDMI 1.4a, frekvence 165 MHz). Přepněte kameru na 1080p, nebo vezměte kartu, která 4K na vstupu přijme a do USB pošle 1080p60.
Zobrazit produktNe – SDI tahle karta nemá
Tahle karta má jen vstup HDMI. Pro kameru s výstupem SDI je tu UC2018, která má vstupy HDMI i SDI.
Zobrazit produktTuhle kombinaci neřešíme
Pro zvolenou kombinaci nemáme údaj výrobce.
Zdroj: technické údaje výrobce – vstup HDMI 1.4a, vstup i výstup videa do 1080p60, frekvence HDMI 165 MHz. Vyšší rozlišení karta nedeklaruje.
Kde se hodí
Čtyři situace, ve kterých karta pracuje
Přenos z kamery
Kameru nebo fotoaparát s HDMI výstupem připojíte přes kartu k počítači. V programu pro vysílání se obraz objeví jako video zdroj.
Hra z konzole
Zdrojem může být i PlayStation, stačí HDMI výstup. Hru uvidíte v počítači a HDMI výstup karty ukáže obraz i na monitoru.
Záznam do počítače
Výstup z kamery nebo přehrávače můžete rovnou ukládat. Karta pošle do USB nekomprimovaný obraz, o uložení se stará program.
Víc karet v jednom počítači
Výrobce uvádí, že lze zapojit hned několik karet. Víc kamer tak získáte do jednoho počítače – dohlédněte na tok dat v kalkulačce níže.
Interaktivně: spočítejte si to
Vejde se video do USB?
Karta posílá obraz nekomprimovaně. Zvolte rozlišení, snímkovou frekvenci a počet karet v jednom počítači – spočítáme, kolik dat poteče.
Rozlišení
Snímků za sekundu
Karet v počítači
Karta i USB 3.0 port to zvládnou.
Jedna karta stačí, ale víc karet na jednom USB řadiči se do teoretických 500 MB/s nevejde. Rozdělte je do portů s vlastním řadičem, nebo snižte snímky.
Tolik dat karta neprojde. Snižte rozlišení nebo snímkovou frekvenci.
Výpočet: šířka × výška × 2 B (nekomprimované YUV 4:2:2, 8 bit) × snímky za sekundu. Limit karty: 300 MB/s, tedy nižší z udávaných 300–350 MB/s. Limit jednoho USB 3.0 portu: 5 Gb/s po kódování 8b/10b ≈ 500 MB/s (teoretické maximum). Skutečný tok závisí na formátu, který karta s programem domluví.
Jak kartu zapojit
- Zdroj propojte HDMI kabelem se vstupem karty.
- Kartu zapojte do portu USB 3.0 v počítači.
- V programu vyberte kartu jako zdroj videa.
- Chcete-li, zapojte monitor do HDMI výstupu karty pro přímý náhled.
Porty a kompatibilita
Co karta nabízí
Karta je malá krabička s protilehlými porty: HDMI vstup na jedné straně, USB a HDMI výstup na druhé. Nic se nenastavuje, formát si pozná sama.
- Vstup HDMI 1.4aPro fotoaparáty, kamery, konzole a další zdroje s HDMI výstupem.
- Výstup USB 3.0Propustnost až 300–350 MB/s. Karta je kompatibilní i s USB 2.0.
- Windows, Linux, macOSWindows 7/8/10, Linux s jádrem 2.6.38 a novějším, OS X 10.8 a novější.
- HDMI výstupPřímý náhled obrazu na monitoru zapojeném do karty.
- Automatická detekceKarta sama pozná video formát na vstupu, ručně se nic nenastavuje.
Poctivě
Kde má karta rezervy
Strop je 1080p60
Vstup i výstup končí u plného HD. Kameru s 4K výstupem přepněte na 1080p, nebo sáhněte po kartě, která 4K na vstupu zvládne, třeba HDMI kartě s podporou 4K.
Jen HDMI
Kamery s výstupem SDI (konektor BNC) nepřipojíte. Na ně je UC2018 se vstupy HDMI i SDI.
Potřebuje USB 3.0
Karta je kompatibilní s USB 2.0, ale nekomprimované 1080p60 se do USB 2.0 nevejde (480 Mb/s ≈ 60 MB/s). Jaké rozlišení karta na USB 2.0 nabídne, výrobce neuvádí.
Karta jen přenáší obraz
Kódování, scény a odeslání na platformu zajišťuje program v počítači. Střih ani přepínání více kamer karta neumí. Zvuk bere jen z HDMI signálu.
Streamovací karty
Která karta se k vám hodí
Řada karet i doplňků pro živé vysílání. Liší se vstupy, maximálním rozlišením a tím, jestli zdroj posílá HDMI, nebo SDI.
UC2018: HDMI + SDI
UC2018Dva vstupy, USB 3.0 výstup a HDMI výstup pro monitor, 1080p60. Pro kamery s BNC výstupem i běžné HDMI zdroje.
ZobrazitUC1280: jen HDMI
UC1280Jeden vstup HDMI, výstup USB 3.0 a HDMI pro monitor, 1080p60. Na zdroje bez SDI.
HDMI karta s 4K vstupem
USB-CVstup HDMI až 4K/60 Hz, výstup USB-C do 1080p60. Když kamera posílá 4K.
ZobrazitAtomos Connect 4K
4K30Malý adaptér (21 g) se vstupem HDMI do 4K30 a výstupem USB-A do 1080p60.
ZobrazitUlanzi D200H
Ulanzi D200HNení to karta, ale ovládací panel pro živé vysílání. Doplňuje kartu, která obraz přivádí.
ZobrazitParametry
Karta UC1280 v číslech
| Vstup | HDMI 1.4a |
|---|---|
| Výstupy | USB 3.0 (kompatibilní s USB 2.0), HDMI |
| Rozlišení | vstup i výstup až 1080p60 |
| Propustnost | až 300–350 MB/s |
| Audio | PCM stereo |
| Frekvence HDMI | 165 MHz |
| Výstupní formáty USB | 640 × 360, 856 × 480, 960 × 540, 1024 × 576, 640 × 480, 720 × 480, 720 × 576, 768 × 576, 800 × 600, 1024 × 768, 1280 × 720, 1280 × 800, 1280 × 960, 1280 × 1024, 1368 × 768, 1440 × 900, 1600 × 1200, 1680 × 1050, 1920 × 1080, 1920 × 1200 |
| Operační systémy | Windows 7/8/10, Linux (jádro 2.6.38 a novější), OS X 10.8 a novější |
| Software | Windows Media Encoder, Adobe Flash Media Live Encoder, Real Producer Plus, VLC, QuickTime Broadcaster, QuickTime Player, Wirecast, Potplayer a další |
| Rozměry | 98 × 56 × 16 mm |
| Hmotnost | 110 g |
| Spotřeba | 2,5 W |
| Provozní teplota | 0–50 °C |
| Skladovací teplota | 0–60 °C |
| Kód | 17057 |
V balení
- Streamovací karta AV MATRIX UC1280
Další obsah balení výrobce neuvádí. Záruka 2 roky.
