Duální V-mount nabíječka + XLR DC OUT
Kód: 7352Související produkty
Detailní popis produktu
Newell · model BP-2CH · nabíječka a zdroj
BP-2CH
Dvě V-Mount baterie do desek, kamera na XLR
Po natáčení obě baterie zacvaknete do desek a nabíječka se o ně postará sama – jednu nabíjí proudem 3 A, dvě po 2 A. Ve studiu ji použijete jako zdroj: kabelem XLR napájí kameru nebo monitor rovnou ze zásuvky, 16,5 V a až 4,5 A. A bez sítě umí výstup XLR brát energii z baterií, které v ní sedí.
- 2× V-Mountbaterie 14,4 / 14,8 V
- 3 A · 2 × 2 Anabíjení 16,8 V
- XLR 16,5 Vmax. 4,5 A · 75 W
- 100–240 Vsíťový kabel v balení
- Kabel XLR v balení
- Síťový kabel v balení
- Záruka 2 roky
- Rukojeť na přenášení

3 A pro jednu, 2 A pro každou ze dvou
Na boku nabíječky je štítek s přesnými čísly: 16,8 V ⎓ 3 A × 1, nebo 16,8 V ⎓ 2 A × 2. Jedna baterie tedy dostane 3 A. Nasadíte-li druhou, každá dostane 2 A – do baterií celkem nepoteče víc než 4 A. Napětí 16,8 V odpovídá plně nabité V-Mount baterii 14,4/14,8 V (4 × 4,2 V).
Sama, 3 A
Dvě stejné, 4 A celkem
Kolik to dělá v praxi? Nejkratší možnou dobu spočítáte jako kapacitu v Ah dělenou proudem. Ve skutečnosti to trvá déle, protože ke konci nabíjení proud klesá. Kontrolka u desky přejde z červené na zelenou při 85 % a při plném nabití zhasne.
| Baterie | Kapacita | Sama, 3 A | Dvě stejné, 4 A celkem |
|---|---|---|---|
| SmallRig VB99 mini | 6,8 Ah | od 2 h 16 min | od 3 h 24 min |
| Newell BP-190 LCD | 14 Ah | od 4 h 40 min | od 7 h |
| WattWise VZ-230 | 15,5 Ah | od 5 h 10 min | od 7 h 45 min |
Teoretické minimum = Ah ÷ A, kapacity podle štítků baterií. Velké baterie dejte nabíjet hned po návratu z natáčení – a podle manuálu Newell nenechávejte nabíjení bez dozoru.

Nanečisto: co udělá, když…
BP-2CH má tři role – nabíječka, síťový zdroj a zdroj z baterií – a vybírá je podle toho, co je zapojené. Nastavte síť, baterie a kabel XLR a uvidíte, co se děje. Vše podle manuálu Newell.
Síť
Baterie v deskách
Kabel XLR ke kameře
síť · 2 baterie · bez XLR
Nabíjí obě baterie
Každá deska má vlastní kontrolky. Podle štítku dostane každá baterie 2 A; když jednu vyndáte, zbylá dostane 3 A.
- Nabíjení16,8 V ⎓ 2 A na baterii
- Výstup XLRbez kabelu
- KontrolkyAC Power červená · 2× Battery online modrá · 2× nabíjení
síť · 1 baterie · bez XLR
Nabíjí jednu baterii
Po zacvaknutí se rozsvítí modrá Battery online – baterie dobře dosedla. Kontrolka nabíjení u této desky svítí červeně, při 85 % přejde na zelenou a při plném nabití zhasne.
- Nabíjení16,8 V ⎓ 3 A
- Výstup XLRbez kabelu
- KontrolkyAC Power červená · Battery online modrá · nabíjení červená → zelená → zhasne
síť · bez baterie · bez XLR
Připravená na baterii
Nabíječka má síť a čeká, až zacvaknete baterii do desky.
- Nabíjeníčeká na baterii
- Výstup XLRbez kabelu
- KontrolkyAC Power svítí červeně
síť · bez baterie · XLR
Síťový zdroj pro kameru
Výstup XLR dává 16,5 V a nejvýš 4,5 A – na panelu stojí „MAX 75W“. Kamera nebo monitor jede ze zásuvky.
- Nabíjeníbez baterie
- Výstup XLR16,5 V ⎓ max. 4,5 A ze sítě
- KontrolkyAC Power červená
síť · baterie · XLR
Napájí kameru, baterie počkají
Jakmile je připojený kabel XLR, nabíječka napájí výstup a nabíjení baterií zastaví. Nabíjet a napájet současně neumí.
- Nabíjenístojí
- Výstup XLR16,5 V ⎓ max. 4,5 A ze sítě
- KontrolkyAC Power červená
bez sítě · baterie · XLR
Záložní zdroj z baterií
Bez sítě bere výstup XLR energii z baterií v nabíječce a svítí zelená Discharging. Když v tomto režimu baterii vyndáte, napájení výstupu se zastaví. Napětí výstupu v tomto režimu výrobce neuvádí.
- Nabíjeníne – chybí síť
- Výstup XLRz baterií v nabíječce
- KontrolkyDischarging zelená · AC Power nesvítí
bez sítě · baterie · bez XLR
Baterie jen čekají
Bez sítě se nenabíjí. Dokud nezapojíte kabel XLR, baterie se přes výstup nevybíjejí.
- Nabíjeníne – chybí síť
- Výstup XLRbez kabelu
- KontrolkyAC Power i Discharging nesvítí
bez sítě · bez baterie
Nemá z čeho
Bez sítě a bez baterie nabíječka nic nenabíjí ani nenapájí.
- Nabíjení—
- Výstup XLRvypnutý
- KontrolkyAC Power nesvítí
Čtyři piny, dva v práci
Pod kontrolkami je zásuvka XLR 4pin s pojistkou PUSH a nápisem DC OUT MAX 75W (16.5V ⎓ 4.5A). Podle manuálu Newell je na pinu 1 minus a na pinu 4 plus. Kabel XLR je v balení. A proč 75 W? 16,5 V × 4,5 A = 74,25 W – víc zařízení odebírat nesmí.
Kde to dává smysl: kamera na stativu při rozhovoru, celodenní záznam přednášky, stream, monitor v režii – všude, kde je zásuvka blízko a nechcete hlídat procenta na baterii. Po natáčení kabel XLR vytáhnete a do desek zacvaknete baterie.
Než zapojíte kameru
- Zařízení má napájecí vstup XLR 4pin a podle svého manuálu snese 16,5 V.
- Polarita sedí: pin 1 minus, pin 4 plus.
- Odběr je pod 4,5 A / 75 W – Newell radí spotřebu zařízení zkontrolovat předem.

Červená, zelená, modrá
Na čele je sedm kontrolek: jedna pro síť a pro každou desku po třech. Popisky jsou anglicky a polsky, tady je jejich význam podle manuálu Newell.
AC Power
- svítí červeně – nabíječka má síť
- nesvítí – není síť, nebo je vypnutý vypínač
Charging state
- svítí červeně – baterie na této straně se nabíjí
- svítí zeleně – nabito víc než 85 %
- zhasne – baterie je plná
- bliká červeně – zkrat nebo přetížení výstupu
Battery online
- svítí modře – baterie dobře dosedla a je v pořádku
- nesvítí – špatné spojení s nabíječkou, nebo hodně vybitá baterie
Discharging
- svítí zeleně – baterie se vybíjejí přes XLR
- nesvítí – baterie se přes XLR nevybíjejí

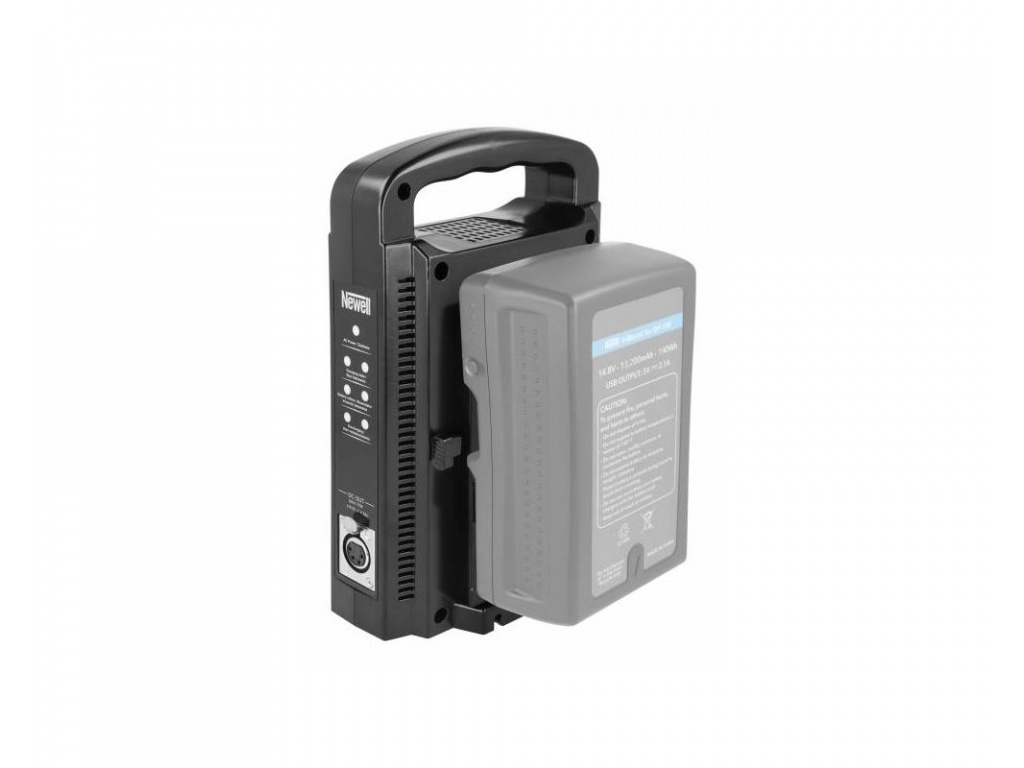

Rukojeť nahoře, vypínač na boku
BP-2CH stojí na základně a nese se za rukojeť. Desky V-Mount jsou na dvou širokých stranách zády k sobě, takže nasazené baterie míří každá na jinou stranu a nepřekážejí si. Uvnitř je ventilátor; manuál žádá postavit nabíječku tam, kde se větrá, a jeho mřížku nezakrývat.

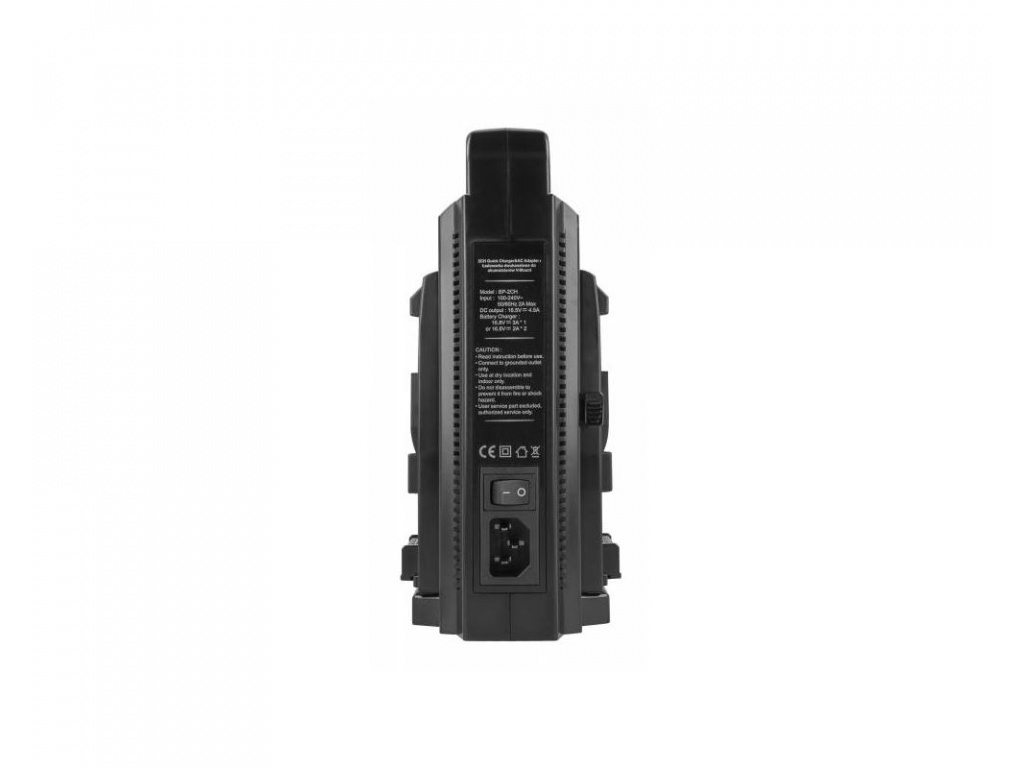

Štítek přepsaný
| Model | BP-2CH |
|---|---|
| Vstup | 100–240 V ~ 50/60 Hz, max. 2 A |
| Výstup DC | 16,5 V ⎓ 4,5 A |
| Nabíjení | 16,8 V ⎓ 3 A × 1, nebo 16,8 V ⎓ 2 A × 2 |
| Upozornění | před použitím přečíst návod · jen do uzemněné zásuvky · jen v suchu a uvnitř · nerozebírat · servis jen autorizovaný |
„Nabíjení a výstup DC nejdou používat současně“
– manuál Newell k nabíječce BP-2CH
Buď nabíječka, nebo zdroj
Kabel XLR připojený ke kameře zastaví nabíjení. Když ve studiu napájíte kameru přes XLR, baterie se nabijí až po natáčení.
Dvě baterie nejsou 2 × 3 A
Se dvěma bateriemi dává 2 A na každou. Jednu velkou baterii nabijete rychleji, když je v nabíječce sama.
XLR jen pro 16,5 V a 4 piny
Zařízení musí mít napájecí vstup XLR 4pin a snést 16,5 V. Jiný kabel (D-Tap, DC jack) v balení není.
Pod střechou a do uzemněné zásuvky
Štítek: jen v suchu, uvnitř a do uzemněné zásuvky. Provoz 0–40 °C, vlhkost 20–90 %. Za provozu s nabíječkou nehýbejte a po nabití baterie vyndejte.
Baterie v balení nejsou
Nabíječka je pro Li-ion baterie V-Mount 14,4/14,8 V. Jiné baterie do ní nedávejte – manuál před tím výslovně varuje.
1 150 gramů na stůl
141 × 100 × 225 mm a rukojeť: do kufru s technikou a na stůl ve studiu. Do brašny přes rameno se lépe hodí malá D-Tap nabíječka.
V-Mounty, které do desek zacvaknete
Baterie z naší nabídky s napětím 14,4 nebo 14,8 V – a pro srovnání menší nabíječka na jednu baterii.

SmallRig VB99 mini 3580B
98,9 Wh · 6 800 mAh · 14,54 V
Malý V-Mount, který smí do kabiny letadla (do 100 Wh). SmallRig uvádí nabíjení i přes desku V-Mount.
Zobrazit →
SmallRig VB99 SE mini 4608
98,9 Wh · USB-C 65 W
Stejně malý, s displejem OLED a portem USB-C, přes který se dá i nabíjet.
Zobrazit →
WattWise VZ-190
190 Wh · 12 800 mAh · 14,8 V
Pro světla a rig až do 160 W. Nad 160 Wh – do letadla nesmí.
Zobrazit →
WattWise VZ-230
230 Wh · 15 500 mAh · 14,8 V
Trvale 160 W podle štítku. Sama se v BP-2CH nabíjí nejméně 5 h 10 min.
Zobrazit →
Newell VLB-220W TES
222 Wh · 15 000 mAh · 14,8 V
Baterie z fotky nahoře – stejná značka jako nabíječka.
Zobrazit →
Newell BP-190 LCD
207 Wh · 14 000 mAh · 14,4 V
Displej ukazuje procenta i zbývající čas, USB-C 65 W.
Zobrazit →
Menší nabíječka: D-Tap 16,8 V
100–240 V · kabely 95 + 90 cm
Jedna baterie přes konektor D-Tap, lehká do brašny. Bez desky a bez výstupu XLR.
Zobrazit →BP-2CH v číslech
| Model | BP-2CH (Newell, SKU NL0841) |
|---|---|
| Sloty | 2× V-Mount (V-Lock) |
| Baterie | Li-ion V-Mount 14,4 / 14,8 V |
| Nabíjení | 16,8 V ⎓ 3 A (jedna baterie) · 16,8 V ⎓ 2 A (každá ze dvou) |
| Výstup DC | XLR 4pin, 16,5 V ⎓ 4,5 A, max. 75 W · pin 1 −, pin 4 + |
| Nabíjení a výstup současně | ne |
| Vstup | 100–240 V ~ 50/60 Hz, max. 2 A |
| Kontrolky | AC Power · 2× Charging state · 2× Battery online · 2× Discharging |
| Řízení a ochrany | MCU, ochrana proti přehřátí a přetížení · ventilátor |
| Prostředí | 0–40 °C, vlhkost 20–90 % RH, jen v suchu a uvnitř |
| Rozměry | 141 × 100 × 225 mm (D × Š × V) |
| Hmotnost | 1 150 g |
| Záruka | 2 roky |
Krabice: nabíječka a dva kabely
- duální nabíječka Newell BP-2CH
- síťový kabel s evropskou vidlicí
- kabel XLR 4pin
V-Mount baterie se prodávají zvlášť.
