Filmcity propojovací můstek pro 15mm tyče (rovný)
Kód: 4227Detailní popis produktu

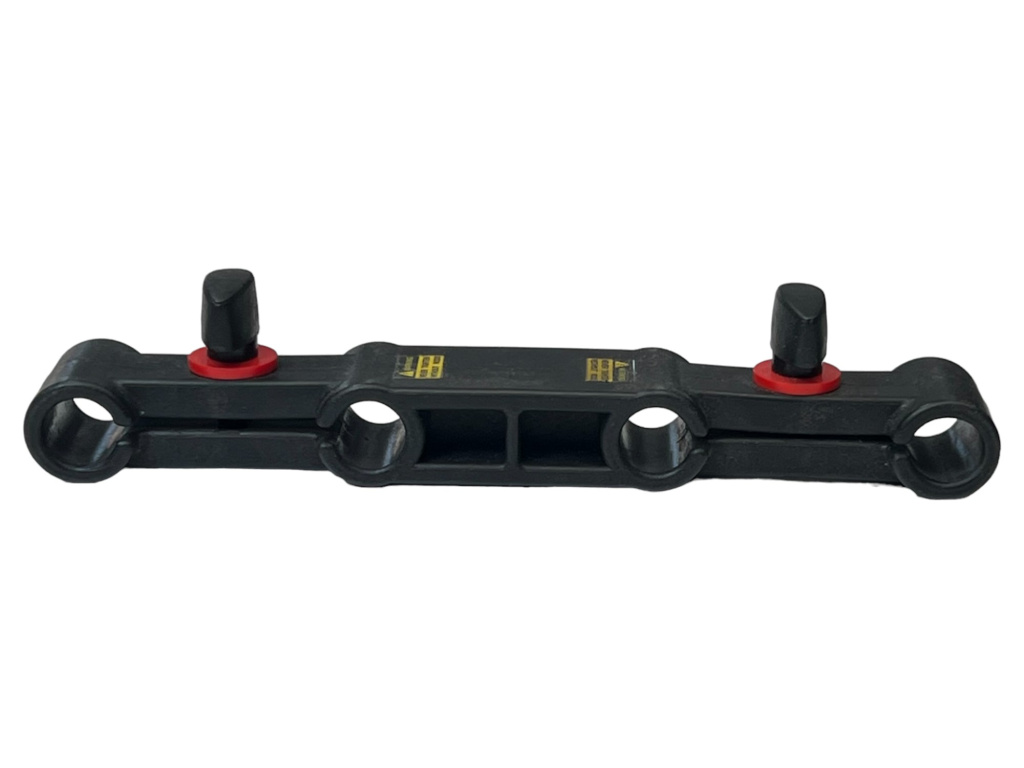

FilmCity · rovný propojovací můstek · tyče 15 mm
Dva páry tyčína jednom můstku
tvrzený plast · 4 otvory · 2 kličky
Přední tyče vedou od základny pod kamerou, zadní nesou ramenní opěrku. Rovný můstek je spojí: oba páry drží vedle sebe ve stejné výšce a každý zajistí jednou kličkou. Zadní tyče se tím posunou o kus stranou – opěrka sedne na rameno a displej kamery zůstane před vaším okem.
- 4 otvorypro tyče Ø 15 mm
- 2 kličkykaždá drží jeden pár
- Tvrzený plastmateriál můstku
- ≈ 20 cmdélka podle našeho měření
- Záruka 2 roky
- Kličky bez nářadí
- Rovný můstek jako v sadách FC-02 a FC-03
- Dva páry tyčípřední a zadní vedle sebe
- Klička na každý párpovolíte a utáhnete rukou
- Bez schoduoba páry ve stejné výšce
- Vlevo i vpravosouměrný – podle ramene
- Záruka 2 rokyprodává FILM-TECHNIKA
V sestavě
Mezi základnou a opěrkou

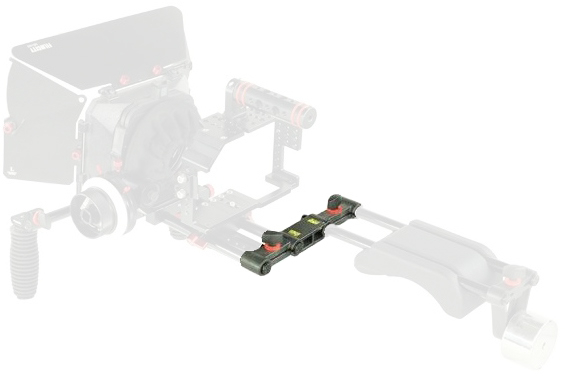

Na obrázku je ramenní rig FilmCity. Všechno kromě můstku je zesvětlené, aby bylo vidět, kde sedí: za kamerou, na konci předních tyčí. Z jeho druhého páru otvorů pokračují zadní tyče k ramenní opěrce. Opěrka pak leží na rameni a kamera na předních tyčích je před vámi.
Jak ho do rigu zapojíte
- Nasuňte můstek na konec předních tyčí, které vedou od základny kamery, a utáhněte kličku u nich.
- Do druhého páru otvorů zasuňte zadní tyče a utáhněte druhou kličku.
- Na zadní tyče nasaďte ramenní opěrku a protizávaží.
Takhle postup popisuje návod FilmCity k ramenní sadě FC-02.
Náhrada do sady
Můstek ze sady FC-02 nebo FC-03 se ztratil nebo poškodil? Tenhle je stejného typu.
Vlastní rig
Stavíte ramenní rig z 15mm tyčí? Můstek spojí přední část s kamerou a zadní s opěrkou.
Druhé rameno
Točíte z levého ramene? Tyče dáte do opačných párů a opěrka se posune na druhou stranu.
Zblízka
Čtyři otvory, dvě kličky

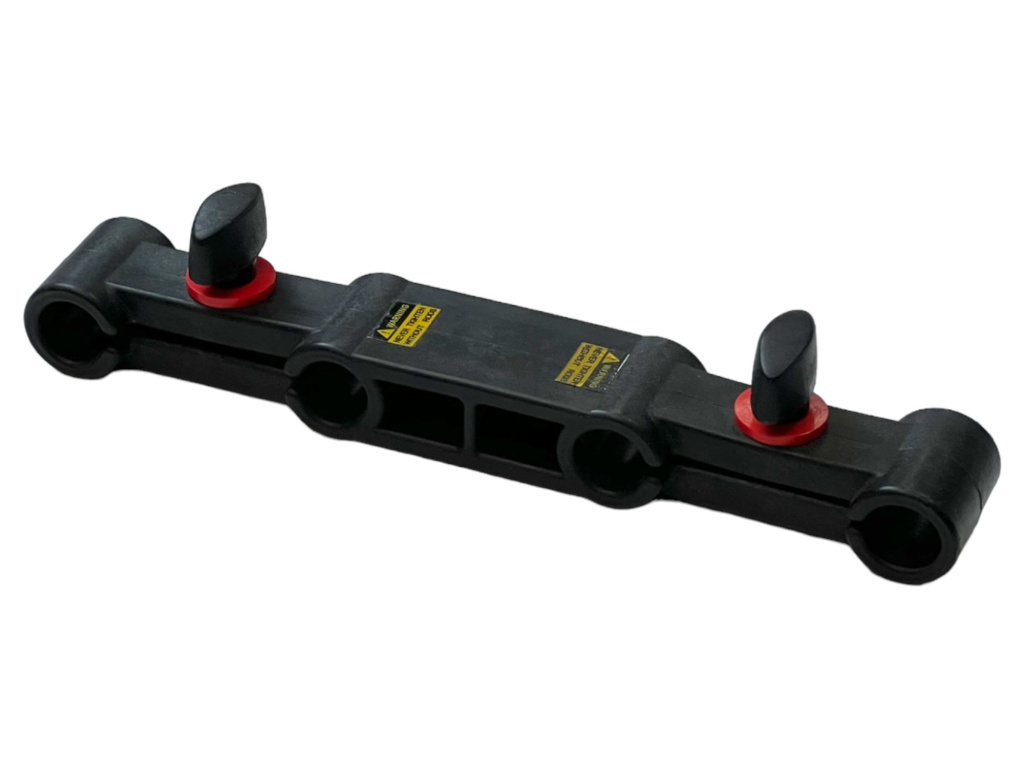

Můstek má na každé straně dvojici otvorů pro 15mm tyče – vnější a vnitřní. Mezi nimi vede po délce zářez a nad ním sedí klička s červenou podložkou. Když ji utáhnete, zářez se stáhne a sevře obě tyče na své straně najednou. Prostředek mezi vnitřními otvory je pevný, se dvěma okénky.
Zhruba 20 cm
Výrobce rozměry neuvádí. Na naší fotce se svinovacím metrem měří můstek zhruba 20 cm. Berte to jako orientační údaj, ne jako přesný rozměr.
Štítek na můstku
Nejdřív tyče, pak klička

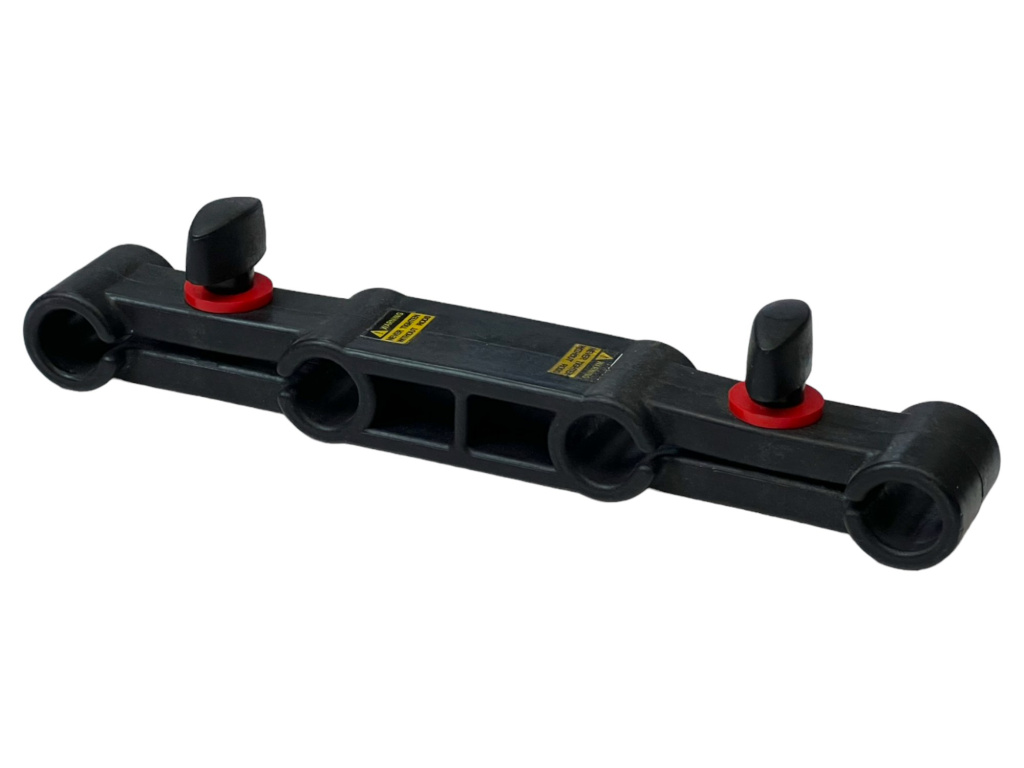

Na můstku jsou dva žluté štítky: WARNING – NEVER TIGHTEN WITHOUT RODS. Výrobce tím říká: nikdy neutahujte bez zasunutých tyčí. Klička stahuje rozříznutou část můstku kolem obou otvorů na své straně. Bez tyčí uvnitř ji stahuje naprázdno.
Vyzkoušejte si pořadí: klepnutím na otvor zasunete nebo vysunete tyč, klepnutím na kličku ji utáhnete nebo povolíte.
Klepněte na otvor – zasunete do něj tyč.
Jak s kličkami zacházet
- Utahujte jen tehdy, když jsou v páru obě tyče.
- Než tyče vytáhnete, kličku povolte.
- Kličky jsou na ruku – nářadí nepotřebujete.
Pravé, nebo levé rameno
Na které rameno?
Opěrka patří na rameno, ale kamera má být před okem – a to je od ramene kus stranou. Rovný můstek posune zadní tyče s opěrkou vedle předních, ve stejné výšce. FilmCity o něm píše, že pomáhá srovnat kameru do osy oka s displejem. Je souměrný, takže směr posunu volíte vy: rozhoduje, do kterého páru otvorů dáte přední tyče. Nejjistější je zkouška s kamerou: opěrku na rameno, pohled na displej – a když kamera uhýbá z osy, přehoďte tyče do druhého páru.
Přední tyče od kamery dejte do levého páru, zadní do pravého. Opěrka se posune doprava na pravé rameno a kamera zůstane před pravým okem.
Schéma pohledem shora, z pohledu operátora; není v měřítku.
Potřebujete kameru navíc zvednout nebo snížit? To umí Z-můstek se schodem – je v ramenních sadách FC-02 a FC-03 spolu s rovným.
Než ho objednáte
Co rovný můstek nezvládne
Výšku nezmění
Oba páry jsou v jedné rovině. Když potřebujete kameru oproti opěrce zvednout nebo snížit, hledáte Z-můstek.
Jen pro tyče 15 mm
Otvory jsou pro 15mm tyče. Studiové tyče 19 mm se do nich nevejdou.
Kolik unese, FilmCity neříká
Můstek je z tvrzeného plastu a číslo nosnosti k němu FilmCity nedává. Patří do ramenních rigů pro DSLR a bezzrcadlovky, jako jsou sady FC-02 a FC-03.
Přijde sám, bez tyčí
Přijde jen můstek. Tyče, opěrku i protizávaží použijete ze svého rigu.
Z rodiny FilmCity
S čím ho postavíte
Rovný můstek je jeden z dílů ramenních sad FilmCity. Když stavíte rig sami nebo doplňujete ten svůj, tyhle díly s ním dávají smysl. Všechny jsou na 15mm tyče, takže se s můstkem potkají ve stejném rigu.
Kamerový DSLR rig FilmCity FC-03
Ramenní sada s klecí, matte boxem a bočním ostřením HS-2. Rovný i Z-můstek v ní jsou.
Detail produktu
DSLR video rig FilmCity FC-02
Stejná ramenní sada bez bočního ostření – když ostříte autofokusem nebo kroužkem.
Detail produktu
FilmCity rychloupínací systém s 15mm adaptérem
Základna pod kameru s adaptérem na 15mm tyče – odtud vedou přední tyče.
Detail produktu
FilmCity horní rukojeť pro 15mm tyče
Horní rukojeť, která se upíná na 15mm tyče.
Detail produktu
FilmCity rozšíření o závit 1/4" a 3/8"
Přidá na tyče závity 1/4" a 3/8" – místo pro monitor, mikrofon nebo světlo.
Detail produktu
Technické údaje
2 × 2 tyče Ø 15 mm
Údaje: FilmCity / ProAim a fotky FILM-TECHNIKA.
| Výrobce | FilmCity |
|---|---|
| Typ | rovný propojovací můstek, bez výškového schodu |
| Tyče | Ø 15 mm, dva páry |
| Otvory | 4 – dva páry vedle sebe |
| Zámek | 2 otočné kličky, každá pro jeden pár |
| Materiál | tvrzený plast |
| Délka | zhruba 20 cm (naše měření na fotce) |
| Štítek | WARNING – NEVER TIGHTEN WITHOUT RODS |
| V balení | 1× propojovací můstek |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | 15mm tyče a příslušenství |
|---|---|
| Typ příslušenství: | Z-můstek pro 15mm tyče |
| Typ uchycení: | 15 mm tyče |
