SmallRig rychloupínací NATO drážka 1409 (4,6cm)
Kód: 6639Související produkty
Detailní popis produktu
SmallRig 1409 · NATO lišta s pojistnými piny
Krátká NATO lišta pro těsná místa na kleci
Měří jen 46 mm a váží 38 g. Přišroubujete ji na dva blízké závity 1/4"-20 – shora na klec, na horní desku nebo na rukojeť – a máte místo pro příslušenství s NATO svorkou: horní či boční rukojeť, držák monitoru a další. Na obou koncích čekají odpružené piny. Když se svorka povolí, zarazí se o ně a nesjede z lišty i s tím, co nese.

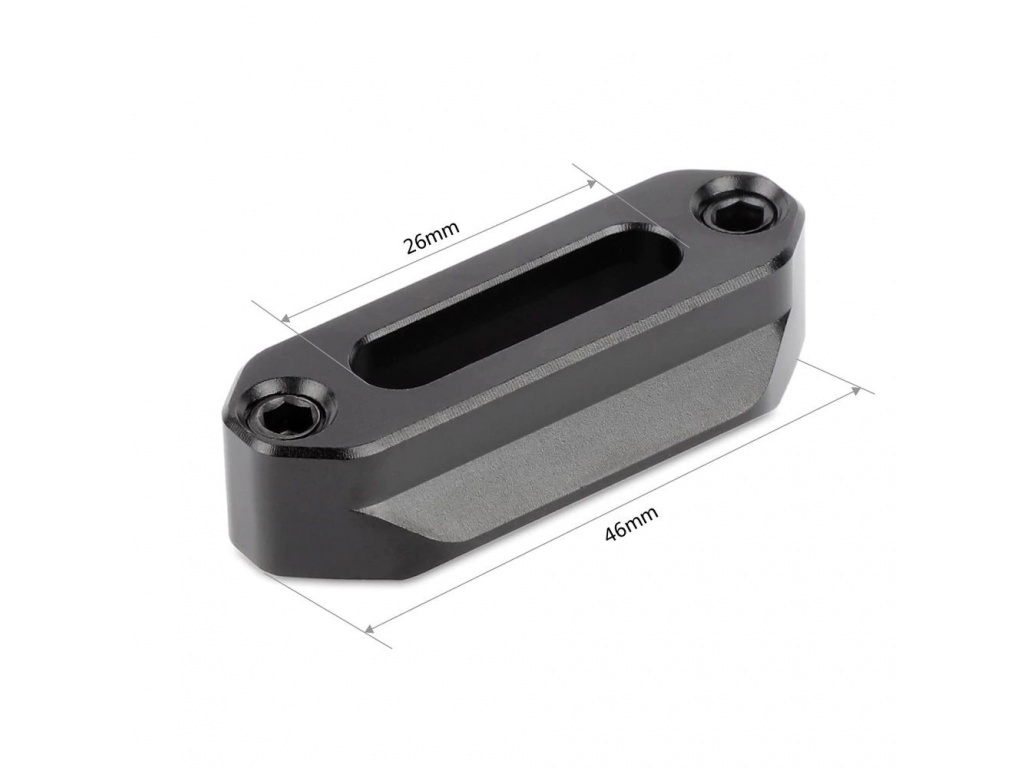

- 46 mmdélka lišty
- 26 mmdrážka pro šrouby
- 2× 1/4"-20šrouby a klíč v balení

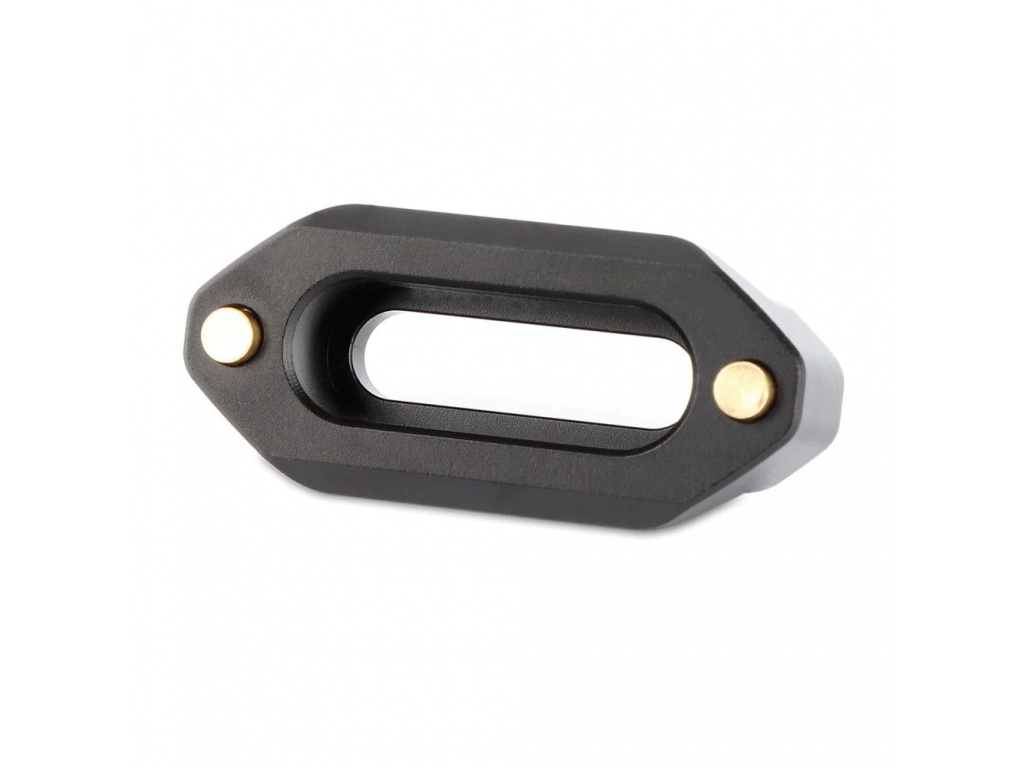

- 2 pinyodpružené, na koncích
- záruka 2 roky
- dva šrouby i imbusový klíč v balení
- pro NATO příslušenství SmallRig i jiných značek
- Dva závity 1/4"-20klec, deska, rukojeť
- Piny na koncíchpovolená svorka nesjede
- Standard NATOrukojeti, držáky monitorů
- Jen 46 mm a 38 ghliníková slitina
- Imbus v krabičcepřišroubujete hned
Lišta na kleci
Na kleci Blackmagic i pod horní rukojetí
Tři fotky SmallRigu ukazují lištu tam, kde se krátká délka hodí: shora na kleci mezi ostatními otvory a pod horní rukojetí. Klec, kamera ani rukojeť v balení nejsou – kupujete samotnou lištu se šrouby a klíčem.
Přišroubovaná shora na kleci
Lišta sedí na horní straně šedé klece kamery Blackmagic a v drážce jsou vidět oba šrouby. Kolem zůstává dost volných otvorů pro další příslušenství.

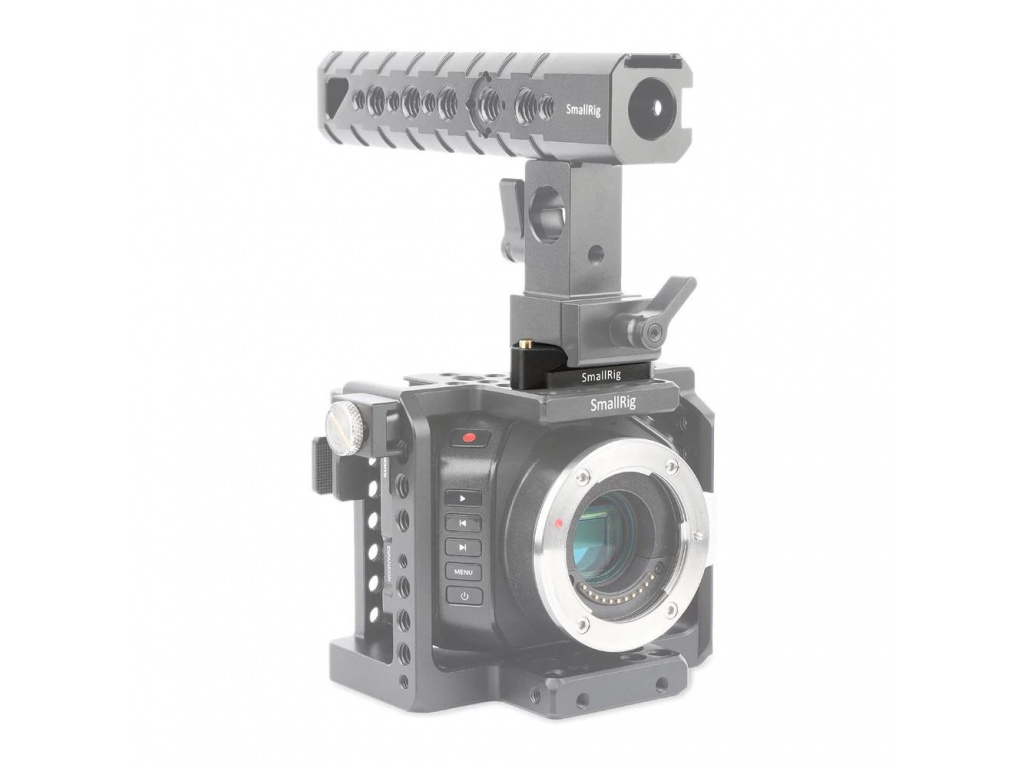

Nese horní rukojeť
Šedá klec Blackmagic s horní NATO rukojetí SmallRig. Svorka rukojeti sedí na liště a před ní vykukuje mosazný pin. Rukojeť sundáte, lišta zůstane přišroubovaná.
Svorka rukojeti zblízka
Detail svorky horní rukojeti na liště. Mosazný pin na konci lišty vyčnívá těsně před svorkou – právě o něj se povolená svorka zarazí.
Obsah krabičky 1409
- 1NATO lišta SmallRig 1409, 46 mm
- 22× šroub 1/4"-20
- 3imbusový klíč 3/16"
Svorku ani rukojeť v balení nenajdete – lišta je základ, na který příslušenství s NATO svorkou připnete.
Než objednáte
Vejdou se oba šrouby do 26 mm?
Průchozí drážka pro šrouby je u 1409 dlouhá 26 mm (kóta SmallRigu) – o 23 mm kratší než u 7cm lišty 1195B. Oba šrouby jí projdou do závitů pod ní a musí se do ní vejít i se svými dříky. Nastavte rozteč dvou závitů na své kleci nebo desce: uvidíte, jestli lišta sedne a o kolik ji můžete před utažením posunout.
Jak měřit: posuvným měřítkem od levé hrany jednoho otvoru k levé hraně druhého. To je vzdálenost os.
Orientační výpočet: drážka 26 mm (kóta SmallRigu) minus průměr šroubu 1/4" (6,35 mm) = rozteč nejvýš asi 19,6 mm. Blíž než asi 9,3 mm se šrouby k sobě nedostanou – tolik podle SmallRigu měří jejich hlavy. V náčrtu jsou délky v měřítku, šířka lišty jen orientačně.
Sedí. Oba šrouby se do drážky vejdou a lištu můžete před utažením posunout o 2,3 mm na každou stranu (celkem 4,6 mm).
Montáž
Jednou přišroubovat, pak jen nasouvat
Lištu přišroubujete jednou a pak už ji necháte na kleci. Příslušenství se na ni jen nasouvá a zase sundává.
- 1
Najděte dva blízké závity
Dva závity 1/4"-20 v jedné řadě, nejvýš asi 19,6 mm od sebe – shora nebo na boku klece, na horní desce, na rukojeti. Rozteč si ověřte výše.
- 2
Šrouby projdou drážkou
Položte lištu drážkou nad závity, prostrčte oba šrouby z balení a dotáhněte je klíčem z krabičky. Šrouby jsou palcové 1/4"-20 UNC, klíč 3/16".
- 3
Svorku nasuňte přes pin
NATO svorku nasuňte z konce lišty. Pin u toho konce zamáčkněte – za svorkou se zase vysune.
- 4
Páčku utáhněte
Svorku utáhněte páčkou nebo šroubem podle jejího typu. Na sundání ji povolte, dojeďte ke konci a zamáčkněte pin.
Pojistka
Když se svorka sama povolí
Svorku na NATO liště drží jen její vlastní zámek. Když ho povolíte – nebo se sám uvolní – svorka i s příslušenstvím po liště jede. Na krátké liště je to jen pár milimetrů, než dojede ke konci: tam ji zastaví pin. Vyzkoušejte si to.
Svorka je utažená a drží uprostřed lišty. Zkuste páčku povolit.
- Utažená svorka drží na místě.
- Povolená svorka po liště jede, ale na konci ji zastaví pin.
- Na sundání svorku dojeďte ke konci, zamáčkněte pin a svorku stáhněte.
Mosazné = piny lišty, červená = páčka svorky. Zjednodušené schéma, ne v měřítku.
Zákaznická recenze na smallrig.com, únor 2025
„Malá užitečná věc. Dobře zpracovaná a nalakovaná.“
Tak lištu 1409 hodnotil zákazník na webu SmallRigu plným počtem hvězd. Novější hodnocení z června 2026 je ještě stručnější: „Splnila svůj účel.“ Celkem má 1409 na smallrig.com 41 hodnocení s průměrem 4,9 z 5 (listopad 2026).
Kompatibilita
NATO příslušenství z naší nabídky
SmallRig lištu uvádí jako kompatibilní se sestavami pro kamery RED Epic, RED Scarlet a Blackmagic i s NATO příslušenstvím jiných značek a 46mm lištu dává ke svým rychloupínacím rukojetím (QR-Handles). Na dotaz zákazníka potvrdil také kompatibilitu s horní NATO rukojetí HTN2439. Z naší nabídky se k ní hodí například:

SmallRig 2003 – horní NATO rukojeť
Horní rukojeť s NATO svorkou. V její sadě je delší 7cm lišta 1195B.
Zobrazit produkt
SmallRig 4017 Snap-on na bok lišty
Boční rukojeť se svorkou, která se nasazuje z boku lišty.
Zobrazit produkt
SmallRig 5160 s otáčením o 360°
Boční rukojeť s NATO svorkou, otočná o 360°.
Zobrazit produkt
Černá otočná horní NATO rukojeť
Horní rukojeť s NATO svorkou a otočným kloubem.
Zobrazit produkt
SmallRig 2100B pro monitor
Naklápěcí držák monitoru s NATO svorkou, nosnost 1,5 kg.
Zobrazit produkt
Další NATO lišty v nabídce
Pět délek NATO lišt vedle sebe
Lišta 1409 je z nich nejkratší. Kratší lišta zabere na kleci méně místa, delší dá svorce víc prostoru k posunutí. Pruhy jsou ve stejném měřítku, délky podle názvů produktů.
Poctivě
Kde má krátká lišta limity
Bez dvou závitů 1/4"-20 to nepůjde
Lišta se šroubuje do dvou závitů 1/4"-20. Na jediném šroubu by se mohla pootočit a do závitů 3/8"-16 šrouby z balení nepasují.
Závity víc než asi 19,6 mm od sebe
Oba šrouby se musí vejít do 26mm drážky. Při větší rozteči zvolte jiný pár závitů, nebo 7cm lištu 1195B s 49mm drážkou.
Chcete nízký profil
SmallRig vede 1409 jako „Safety Rail“, ne v nízkoprofilové řadě. Když řešíte každý milimetr výšky, podívejte se na nízkoprofilové lišty v přehledu výše.
Svorka v balení není
V balení je jen lišta, dva šrouby a imbusový klíč. Rukojeť nebo držák s NATO svorkou kupujete zvlášť.
Dlouhá svorka jiné značky
Mezi piny 46mm lišty je méně místa než na delších lištách. SmallRig ji dává ke svým rychloupínacím rukojetím; u delší svorky jiné značky si délku porovnejte, nebo sáhněte po delší liště.
Technické údaje
Technický list 1409
| Výrobce a kód | SmallRig 1409 |
|---|---|
| Typ | NATO lišta s pojistnými piny (Quick Release Safety Rail) |
| Délka | 46 mm |
| Drážka pro šrouby | 26 mm |
| Montáž | 2× šroub 1/4"-20 UNC do dvou závitů 1/4"-20 |
| Šrouby | délka 16,3 mm, závit 9 mm, hlava ⌀ 9,3 mm |
| Pojistka | 2 odpružené piny, jeden na každém konci |
| Materiál | hliníková slitina |
| Hmotnost | 38 g (s balením 40 g) |
| Kompatibilita | příslušenství s NATO svorkou – SmallRig i jiné značky |
| Obsah balení | lišta, 2× šroub 1/4"-20, imbusový klíč 3/16" |
| EAN | 6972070623202 |
| Záruka | 2 roky |
Údaje podle SmallRigu (smallrig.com, kód 1409: popis, kóty a odpovědi na dotazy zákazníků).
Doplňkové parametry
| Kategorie: | Camera grip |
|---|---|
| Typ příslušenství: | NATO drážka |
| Typ uchycení: | 1/4" šroub |
| Určeno pro výrobce: | Univerzální využití |
