Hliníková rukojeť s Cold Shoe adaptérem
Kód: 97807Související produkty
Detailní popis produktu
Hliníková rukojeťs adaptérem do sáněk
Madlo nahoře na kleci, za které sestavu přenesete mezi záběry, natočíte nízký záběr z ruky nebo ji zvednete ze stativu. Dole ji drží adaptér zasunutý v sáňkách, na madle čekají další sáňky a závity a v oblouku otvor pro 15mm tyč.
- Adaptér do sáněkv balení
- 4× sáňkyshora i z čela madla
- Ø 15 mmotvor pro tyč
- 220 ghliníková slitina
- Záruka 2 roky
- Adaptér do sáněk v balení
- Na klec i do sáněk fotoaparátu
- Adaptér do sáněkna klec i do sáněk fotoaparátu
- Sáňky na obou koncíchshora i z čela madla
- Závity 1/4″ a 3/8″příslušenství přímo na madle
- Otvor pro 15mm tyčs křídlovým utažením
- Křídlový šroub v patcenasadíte i sundáte rukou
- Univerzálnípro klece různých značek se sáňkami
Nahoře na kleci, za madlo v ruce
Adaptér zasunete do sáněk na horní straně klece a patku přitáhnete křídlovým šroubem. Madlo je pak nad kamerou a sestavu vezmete jednou rukou. Kameru už nemusíte nosit za objektiv nebo za displej.
Rukojeť a adaptér v krabici
- 1×Rukojeťmadlo, oblouk s otvorem 15 mm a patka s křídlovým šroubem
- 1×Adaptér do sáněkcold shoe – zasune se do sáněk klece nebo fotoaparátu
Klec, kamera, tyč ani další příslušenství v balení nejsou.
- Mezi záběrySestavu přenesete za madlo a druhou ruku máte volnou na stativ nebo kabel.
- Nízký záběrKamera jede těsně nad zemí, ruka zůstává nahoře na madle.
- Ze stativu a zpětZa madlo kameru zvednete z destičky jedním pohybem.
Do sáněk klece, nebo foťáku?
Adaptér na patce rukojeti se zasouvá do běžných sáněk (cold shoe), jaké bývají nahoře na kleci i na těle fotoaparátu. Vyberte, kam rukojeť nasadíte, a uvidíte, k čemu se tam hodí a na co dát pozor.
Schéma je zjednodušené a není v měřítku.
Jak ji upevnit
- Nasaďte adaptér na šroub v patce rukojeti, stačí pár otáček.
- Zasuňte adaptér i s rukojetí do sáněk na kleci.
- Dotáhněte křídlový šroub rukou a sestavu zkušebně nadzvedněte.

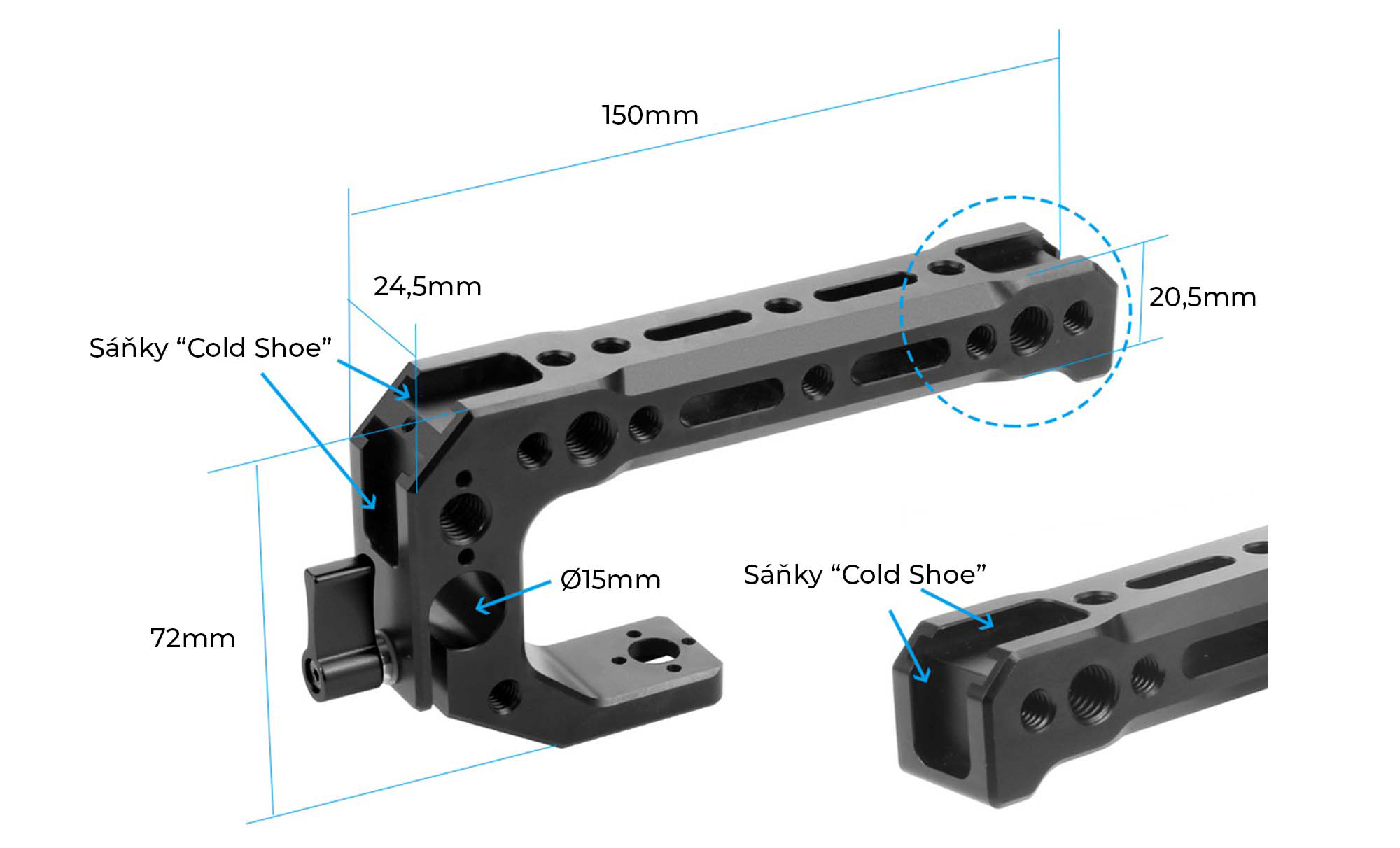

Madlo, oblouk, patka
Rukojeť má tvar oblouku. Nahoře madlo se závity a sáňkami, v oblouku otvor pro 15mm tyč a dole patka s křídlovým šroubem pro adaptér. Celá je z hliníkové slitiny a váží 220 g.
- Patka s křídlovým šroubemŠroub přitáhnete rukou, bez nářadí.
- Adaptér do sáněkHranatá destička se závitem, zasune se do sáněk klece nebo fotoaparátu.
- Otvor Ø 15 mmTyč zajistíte křídlovým šroubem na boku oblouku.
- Závity 1/4″ a 3/8″Na bocích madla i oblouku pro monitor, rameno nebo další doplňky.
- Sáňky shoraNa obou koncích madla pro světlo, mikrofon nebo malý monitor.
- Sáňky z čelaDruhé dvoje sáňky na čele madla a na vnější straně oblouku.
- 150 mm délka
- 72 mm výška
- 24,5 mm šířka
- 20,5 mm výška madla
- Ø 15 mm otvor pro tyč
Sáňky místo šroubu
Sáňky jsou běžné montážní místo na kleci i na fotoaparátu. Adaptér se do nich zasune jako patka blesku a křídlový šroub ho zajistí. Rukojeť tak nasadíte i na klec, která nahoře nemá zdířku ARRI.
Sáňky jsou spoj na zasunutí, drží ho dotažený šroub. Před nesením proto křídlový šroub pořádně dotáhněte a zkuste, že se rukojeť neviklá. Když ji chcete mít na kleci natrvalo, je tu sestra se zámkem ARRI (níže).
Krátká tyč přímo v rukojeti
15 mm je běžný průměr tyčí pro kamerové rigy. Do otvoru v oblouku zasunete krátkou tyč a zajistíte ji křídlovým šroubem. Na tyč pak upnete cokoli s objímkou na 15 mm, třeba držák monitoru, rameno nebo světlo. Rukojeť tak získá další montážní bod a závity i sáňky na madle zůstanou volné.
2 ks · 10 cmSmallRig 1049 rigové 15mm tyče 10 cmKrátké hliníkové tyče. Jedna do otvoru rukojeti, druhá zbude na rig.Detail produktu
1/4″ na tyčRozšíření o závit 1/4″ pro 15mm tyčeMalá objímka s křídlovým šroubem přidá na tyč závit 1/4″ pro monitor nebo světlo.Detail produktu
Tyče ani objímka nejsou součástí balení rukojeti.
Zavřete s ní kufr?
Horní rukojeť přidá sestavě na výšce. Nastavte výšku kamery v kleci a volné místo v brašně nebo kufru. Hned uvidíte, jestli se sestava vejde i s rukojetí, nebo ji před cestou sundáte.
Vejde se i s rukojetí. Můžete ji nechat na kleci.
Počítáme s výškou rukojeti 72 mm podle nákresu. Výšku kamery v kleci měřte až po horní hranu sáněk, do kterých adaptér zasunete. Když je na kleci ještě něco vyššího, třeba monitor nebo mikrofon, změřte nejvyšší bod sestavy. Výpočet je orientační.
Sundání je rychlé: stačí povolit křídlový šroub a vysunout adaptér ze sáněk, bez nářadí.
Kdy bude lepší jiné řešení
- Klec bez sáněkAdaptér potřebuje sáňky. Když je vaše klec nahoře nemá, přišroubujte na ni nejdřív samostatné sáňky, třeba SmallRig 2060 níže.
- Nošení za sáňky fotoaparátuDo sáněk těla rukojeť zasunete, ale ty jsou dělané pro blesk nebo mikrofon. Na nošení celé kamery patří rukojeť na klec.
- Rukojeť natrvaloSáňky jsou spoj na zasunutí. Pokud rukojeť nesundáváte, je jistější šroubový spoj: hliníková rukojeť se zámkem ARRI níže.
- Lehčí madloTahle rukojeť váží 220 g. Lehčí je SmallRig 3764 Lite do sáněk (129 g podle výrobce), najdete ji níže.
Sestra se zámkem ARRI a další rukojeti
Hliníková rukojeť se zámkem ARRI z naší nabídky, dvě další horní rukojeti do sáněk a sáňky pro klec, která je nemá.
Zámek ARRIHliníková rukojeť s ARRI zámkemSestra z naší nabídky: místo adaptéru zámek ARRI 3/8″-16, posuvné madlo, dvoje sáňky a otvor pro 15mm tyč.Detail produktu
Lite · 129 gSmallRig 3764 Top Handle do sáněk LiteLehčí rukojeť do sáněk s pěti sáňkami. Nosnost 5 kg podle výrobce.Detail produktu
Dřevo · 175 gSmallRig 5250 dřevěná horní rukojeťDřevěné madlo a patka do sáněk. Nosnost 10 kg podle výrobce.Detail produktu
2 ks · 1/4″SmallRig externí sáňky 2060 (2 ks)Sáňky na šroub 1/4″ pro klec nebo destičku, která vlastní sáňky nemá.Detail produktu
Čísla a obsah krabice
| Typ | horní rukojeť na kameru v kleci |
|---|---|
| Uchycení | adaptér do sáněk (cold shoe), přitažení křídlovým šroubem |
| Kompatibilita | klece se sáňkami, sáňky fotoaparátu – univerzální |
| Závity pro příslušenství | 1/4″ a 3/8″ |
| Sáňky na rukojeti | na obou koncích madla, shora i z čela |
| Otvor pro tyč | Ø 15 mm, zajištění křídlovým šroubem |
| Materiál | hliníková slitina |
| Rozměry | 150 × 72 × 24,5 mm |
| Výška madla | 20,5 mm |
| Hmotnost | 220 g |
| Barva | černá |
| Obsah balení | 1× rukojeť, 1× adaptér do sáněk |
| Záruka | 2 roky |
Údaje podle specifikace a nákresu FILM-TECHNIKA. Klec ani kamera nejsou součástí balení.
Doplňkové parametry
| Kategorie: | Rukojeti |
|---|---|
| Typ příslušenství: | Rukojeť |
| Typ uchycení: | Cold shoe (sáňky) |
| Určeno pro výrobce: | Univerzální využití |
