FEELWORLD L2 PLUS dotykový video mixer
Kód: 97970Související produkty
Detailní popis produktu
12- 4× HDMI zezadu kamery, počítač, konzole
- PTZ na displeji směr, zoom a ostření kamery
FEELWORLD · video mixér
Čtyři kamery v krabičce velikosti knihy
Na 5,5″ displeji vidíte všechny vstupy, náhled i program a přepínáte prstem. Hotový obraz jde přes USB rovnou do počítače jako webkamera a PTZ kamery řídíte přímo z mixéru.
Foto výrobce FEELWORLD. PTZ kamera na snímku není součástí balení.
- 4× HDMIvstupy do 1080p60
- 5,5″ dotykFull HD IPS displej
- USB 3.0webkamera do 1080p60
- 8 PTZkamer VISCA přes LAN
- 610 g191 × 110 × 43 mm
- Přepínáte klepnutímna obraz vstupu nebo tlačítkem 1–4
- Bez capture kartypočítač ho vidí jako webkameru
- PTZ kamery z displejepohyb, zoom, ostření a uložené pozice
- Chroma key a logozelené pozadí pryč, vaše logo do obrazu
- 15 přechodů, 9× PIPstřih, prolínačka i obraz v obraze
- Záruka 2 rokykoupíte u FILM-TECHNIKA v Česku
Přední panel
Celá režie na ploše 191 × 110 mm
L2 PLUS váží 610 g a vejde se do batohu i s kabely. Všechno, co při přenosu potřebujete, je vpředu: dotykový displej, otočný ovladač, tlačítka SW a MENU, páka přechodu a čtyři podsvícená tlačítka vstupů. Druhý monitor kvůli kontrole obrazu nepotřebujete.
123456- PST – náhled co půjde do vysílání příště
- PGM – program obraz, který právě vysíláte
- Ovladač, SW a MENU otočením vybíráte, stiskem potvrdíte
- Čtyři vstupy živý obraz všech zdrojů
- Tlačítka 1–4 červená = ve vysílání, zelená = připraveno
- Páka přechodu přepne až v krajní poloze
Dvě tlačítka, dvě nabídky
MENU otevře nastavení: vstupy, HDMI, USB 3.0, zvuk, síť (IP) a systém. SW otevře funkce pro vysílání: přechody (MIX), režim přepínání, obraz v obraze (PIP), PTZ, logo a chroma key. Položky vybíráte prstem na displeji nebo otočným ovladačem.
Přechod nastavíte jako čistý střih (rychlý režim), nebo jako jeden z 15 efektů s délkou 0,5 až 5 sekund. Pákou ho můžete vést i ručně – vstup se přepne, až když ji dotáhnete na doraz.


Vyzkoušejte si to

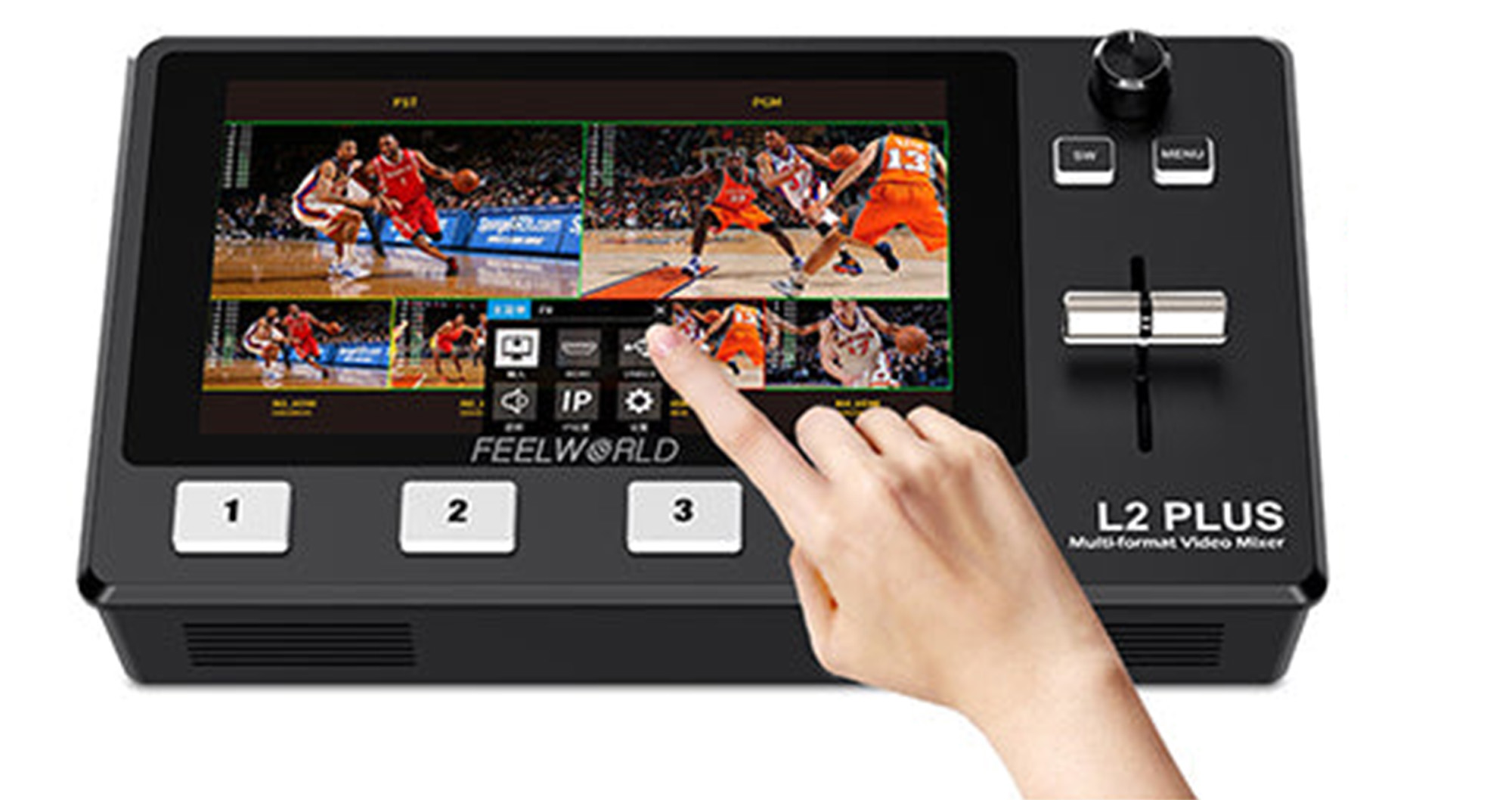

Obrazovka, která je pult
Tlačítkový pult L2 PLUS nepotřebuje, většinu práce uděláte prstem na displeji. Tady je nakreslený se stejným rozložením: nahoře náhled PST a program PGM, dole čtyři vstupy. Zkuste gesta, která popisuje výrobce.
- MIX
- MODE
- PIP
- PTZ
- LOGO
- CHROMA KEY
- Vstupy
- HDMI
- USB 3.0
- Zvuk
- IPIP
- Systém
Klepněte na jeden ze čtyř vstupů dole – nebo na tlačítko 1–4.

- Klepnout na vstupVstup se přepne – stejně jako tlačítkem 1–4.
- Podržet prstProgram PGM přes celý displej, dalším podržením zpět.
- Klepnout na PSTPřepne vrstvu A/B pro obraz v obraze.
- Tlačítko SWPřechody, režim, PIP, PTZ, logo, chroma key.
- Tlačítko MENUVstupy, HDMI, USB 3.0, zvuk, IP a systém.
Ukázka principu: kresba podle fotek a manuálu FEELWORLD, ne snímek displeje. Barvy tlačítek podle manuálu: červená = ve vysílání, zelená = připraveno.

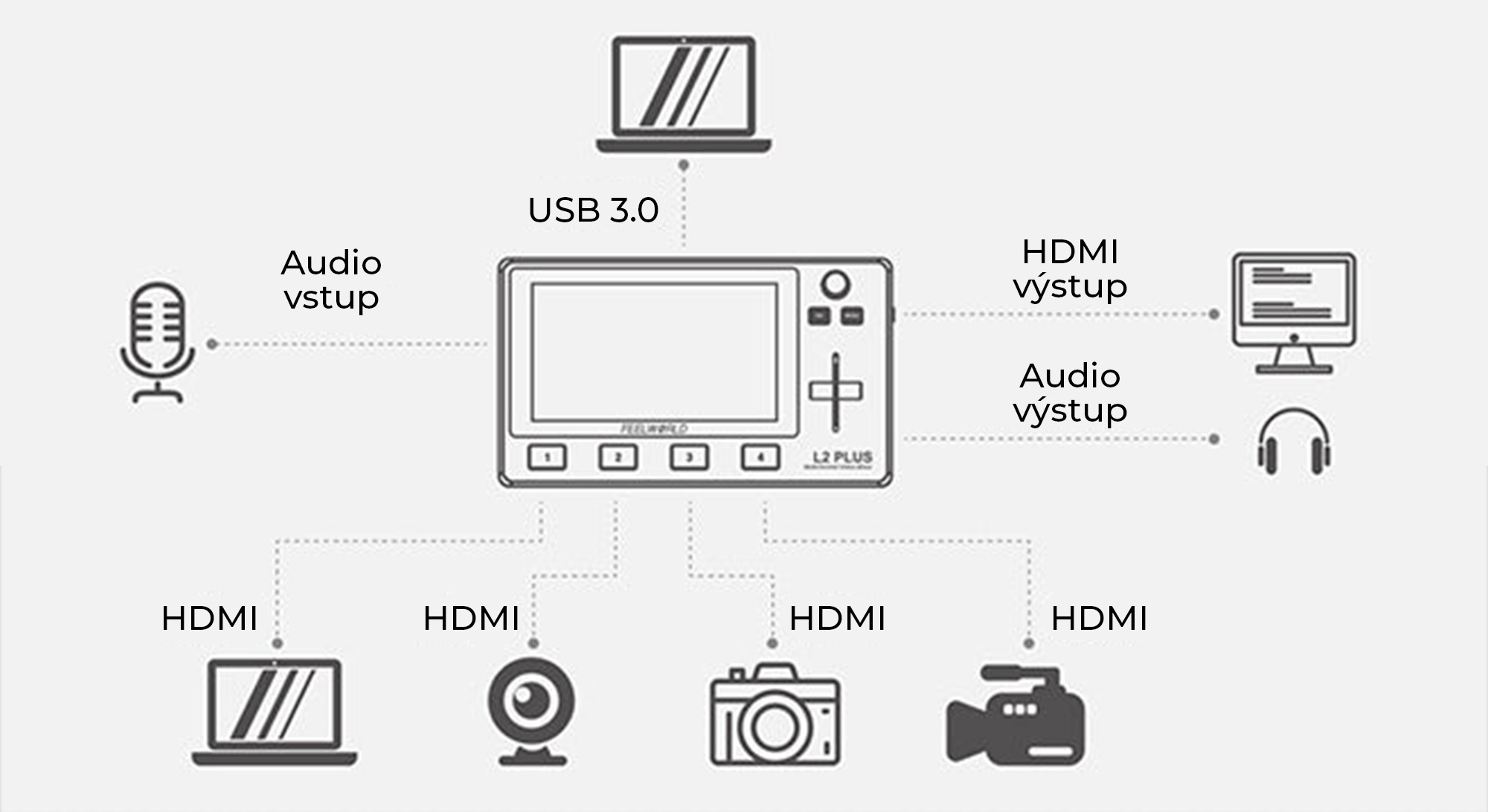

Vstupy a výstupy
Čtyři dovnitř, dva ven
Zezadu jsou čtyři plné HDMI vstupy, HDMI výstup a napájení, na levém boku zvuk, USB 3.0 a síť. Kamery připojíte běžnými HDMI kabely – na straně kamery jen musí sedět konektor (plné, mini nebo micro HDMI).
123191 mm- HDMI vstupy 1–4 kamery, počítač, konzole – 720p až 1080p60
- HDMI výstup náhled šesti obrazů, nebo program
- DC 12 V adaptér 12 V / 2 A, příkon do 21 W
12- Levý bok AUDIO OUT · AUDIO IN · USB · LAN
- Ventilátor ve dně aktivní chlazení
- AUDIO OUT, 3,5 mmsluchátka nebo reproduktory – slyšíte zvuk programu
- AUDIO IN, 3,5 mmmikrofon, nebo linka ze zvukového pultu
- USB 3.0do počítače, kde se mixér hlásí jako webkamera
- LAN (RJ45)ovládací software, aplikace v telefonu a PTZ kamery
- DC 12 Vnapájení adaptérem 12 V / 2 A, příkon nejvýš 21 W
- Ventilátorve dně, aktivní chlazení mixéru

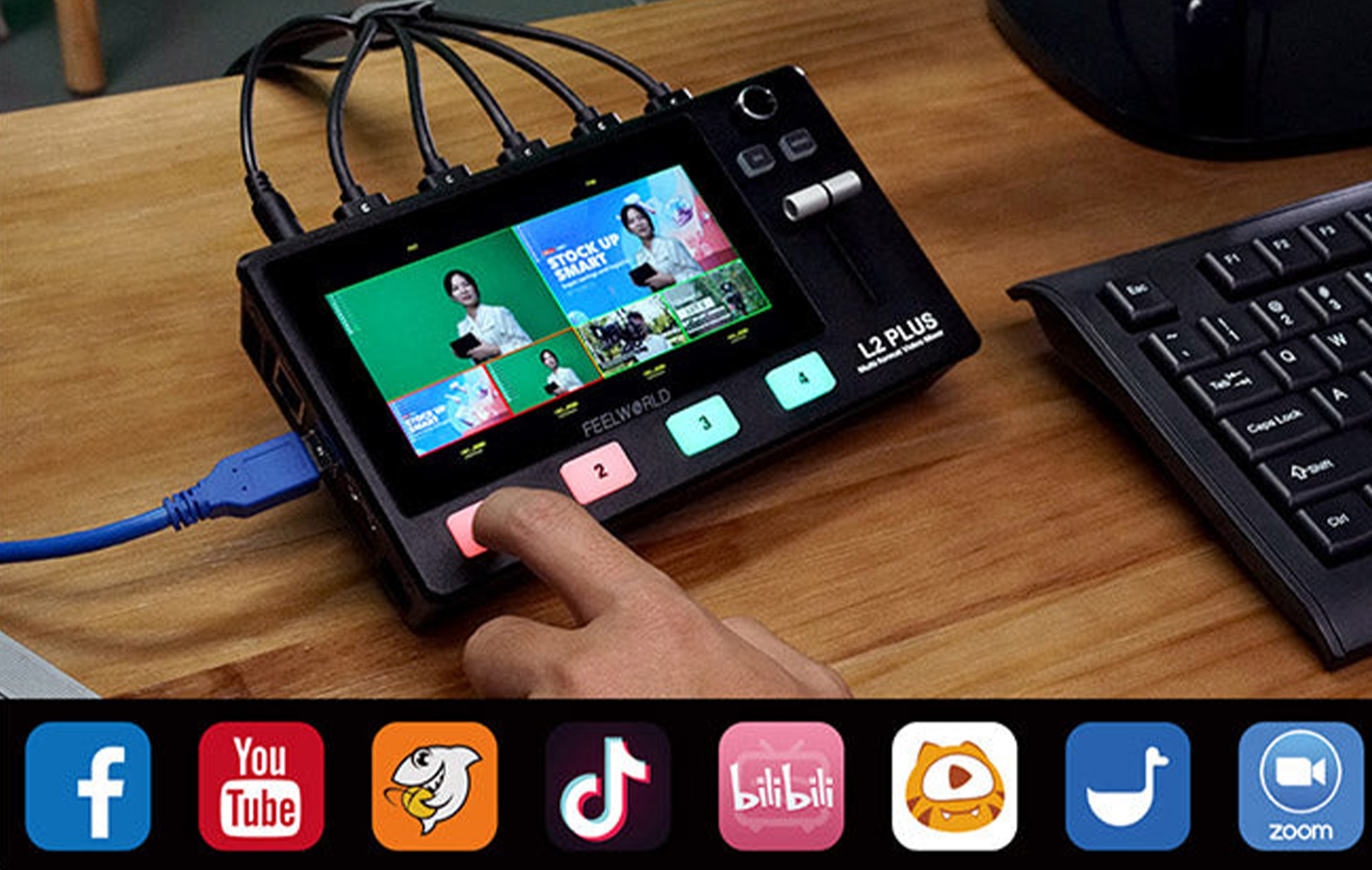

Streaming přes USB
Do počítače bez capture karty
Výstup USB 3.0 se v počítači hlásí jako webkamera. V OBS ho podle manuálu najdete jako zdroj FEELWORLD USB 3.0 Capture, v Zoomu nebo Skypu ho vyberete místo kamery notebooku. Přepínáte na mixéru, počítač už jen vysílá – na YouTube, Facebook, nebo do online schůzky.

Co pošle po USB
- 1920 × 108024, 25, 30, 50 a 60 snímků
- 1280 × 72050 a 60 snímků
- 1280 × 1024 · 1360 × 76860 snímků
- Port USB 3.0Použijte kabel z balení a port USB 3.0. Když počítač mixér nevidí, manuál radí zkusit jiný port nebo kabel.
- vMixRozlišení výstupu zadejte ručně – podle manuálu ho vMix sám nenačte.
- Formát vybírá počítačKteré rozlišení aplikace nabídne, záleží na ní a na počítači.
Video výrobce FEELWORLD (anglicky): L2 PLUS při streamování ↗
Ovládání PTZ kamer
PTZ z mixéru
Máte kamery, které se na povel otáčejí a zoomují? L2 PLUS je řídí po síti protokolem VISCA, až osm kamer. Kameru vyberete, natočíte, přiblížíte, doostříte – a pozici se zoomem si uložíte do paměti pro příští přenos. Zkuste si to na půdorysu malého studia.
Vybraná kamera 1. Šipkami ji natočíte, tlačítky + a − přiblížíte a doostříte.
Ukázka principu: kresba, ne snímek displeje. Kolik pozic na kameru mixér uloží, výrobce v podkladech neuvádí – ukázka pracuje se třemi.
Jak kameru připojit
- 1Jedna síťMixér (port LAN) i kamery zapojte do stejného routeru nebo switche, se stejným rozsahem IP adres.
- 2VISCA v kameřeV kameře zapněte ovládání VISCA po síti; výrobce mixéru uvádí port UDP 1259.
- 3IP adresaV nastavení PTZ (v ovládacím softwaru FEELWORLD) zadáte IP adresu a port kamery.
- 4Obrazovka PTZTlačítkem SW otevřete PTZ a nechte ji otevřenou – jinak kamera nereaguje.
Obraz z PTZ kamer jde do mixéru dál po HDMI. Ovládat tedy můžete až osm kamer, vysílat ze čtyř najednou.
Raději joystick? Samostatný ovladač FEELWORLD KBC10 řídí PTZ kamery také po síti (IP VISCA) a zvládne jich až 255.

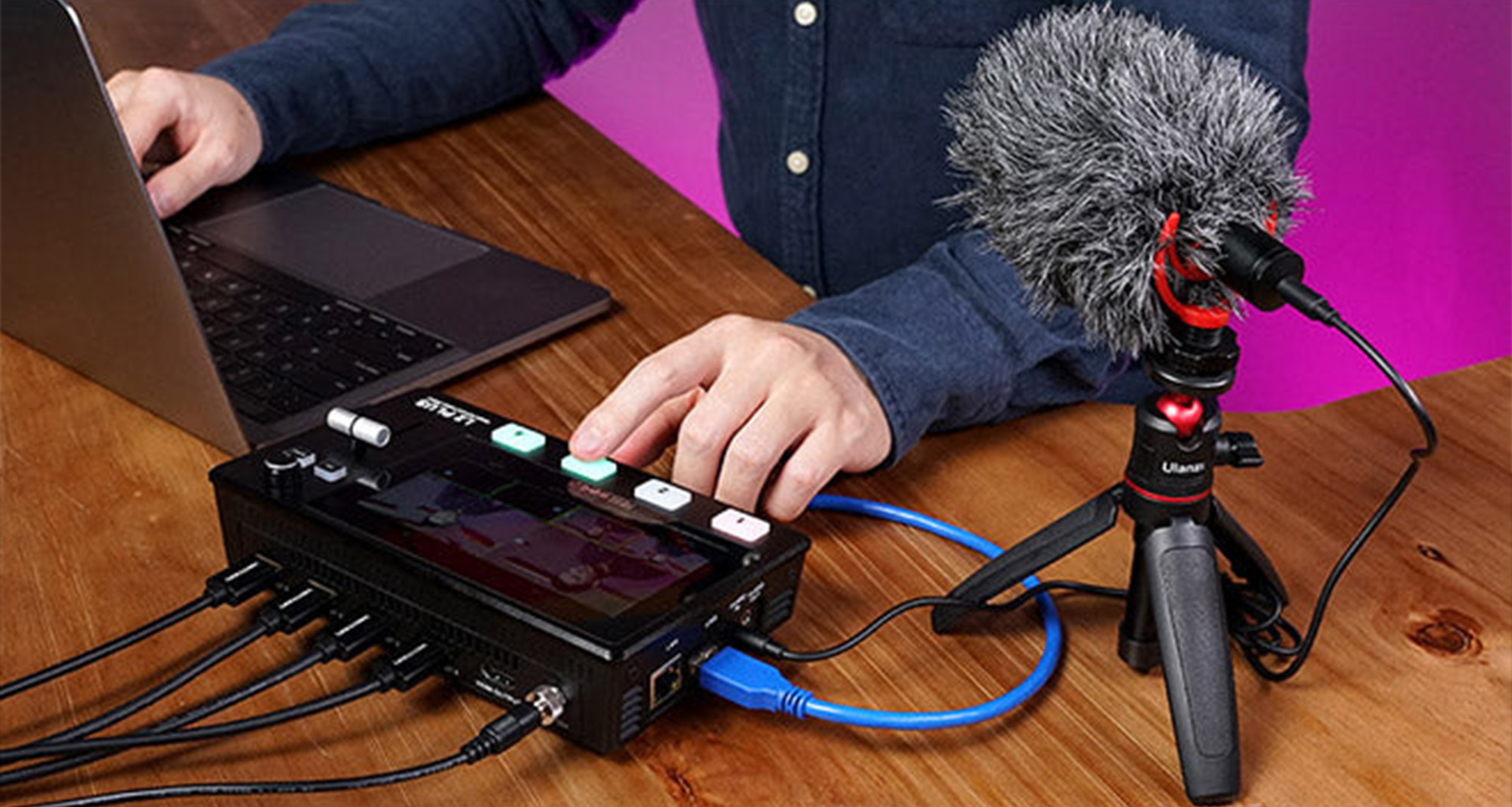

Zvuk
Mikrofon do jacku, sluchátka do druhého
Na levém boku jsou dva 3,5mm jacky. AUDIO IN přepnete na mikrofon, nebo na linku – třeba z malého zvukového pultu, když máte mikrofonů víc. Do AUDIO OUT zapojíte sluchátka nebo reproduktory a slyšíte zvuk programu, tedy to, co jde ven.
- AFVzvuk jde s obrazem: přepnete kameru a přepne se i zvuk z jejího HDMI
- Line inpořád zvuk z jacku AUDIO IN, ať vysíláte kteroukoli kameru
- Vstup 1–4pořád zvuk jednoho vybraného HDMI vstupu
- Mix dvou zdrojůod firmwaru 1.58 smícháte dva zdroje z HDMI 1–4 a jacku AUDIO IN

Než ho objednáte
Šest věcí, se kterými počítejte
- Jen HDMISDI vstup ani výstup nemá. Na kamery s SDI je tu větší L4.
- Nejvýš 1080p60Vstupy berou 720p, 1080i a 1080p (a rozlišení počítače do 1920 × 1200). 4K musí kamera zmenšit sama, výstupy HDMI i USB končí na 1920 × 1080 a 60 snímcích.
- Čtyři v obraze, osm na ovládáníPTZ kamer řídí až osm, do obrazu ale vezme čtyři HDMI vstupy.
- PTZ jen z obrazovky PTZOdejdete-li z ovládání PTZ do jiné nabídky, kamera přestane poslouchat.
- Sám nenahráváZáznam na kartu výrobce neuvádí – nahrávejte v počítači (třeba v OBS) nebo rekordérem na HDMI výstupu.
- Jack a zásuvkaMikrofon připojíte 3,5mm konektorem, XLR nemá. Baterii také ne, napájí se adaptérem 12 V.
Sourozenec v nabídce
Stačí L2 PLUS, nebo až L4?
Oba mixéry FEELWORLD posílají hotový obraz přes USB 3.0 do počítače. Liší se velikostí, počtem a druhem vstupů.
Tento mixér
FEELWORLD L2 PLUS
- 5,5″ dotykový displej
- 4× HDMI vstup
- PTZ až 8 kamer po síti
- 610 g, vejde se do batohu
Na rozhovor, výuku, bohoslužbu nebo menší přenos se 2–4 kamerami.
Větší sourozenec
FEELWORLD L4
- 10,1″ dotykový displej
- 4× HDMI + 1× SDI – pět zdrojů
- páka T-bar a tlačítka
- na větší akce
Když máte kameru s SDI výstupem nebo potřebujete pátý zdroj.
Prohlédnout L4 →
V krabici
Tři věci v balení, zbytek podle sestavy
- 1×Video mixér FEELWORLD L2 PLUS
- 1×Napájecí adaptér 12 V / 2 A
- 1×Kabel USB 3.0 do počítače
Přikoupíte podle sestavy
- HDMI kabelyjeden na každou kameru; konektor na straně kamery podle ní
- LAN kabelpro aplikaci, software a PTZ kamery
- Kamery a mikrofonjakékoli s výstupem HDMI, mikrofon s 3,5mm jackem
- Počítačs portem USB 3.0 pro streaming
Krátké HDMI kabely z naší nabídky pro kameru nebo počítač u stolu: tenký HDMI 50 cm (plné – plné), kroucený HDMI 50 cm (micro, mini i plné HDMI). Ke kamerám na stativech v místnosti počítejte s delšími.
Specifikace
FEELWORLD L2 PLUS podle výrobce
| Displej | 5,5″ Full HD IPS, dotykový |
|---|---|
| Vstupy videa | 4× HDMI (typ A) |
| Formáty vstupu | SMPTE 720p 50/60 · 1080i 50/60 · 1080p 23/24/30/50/60; VESA 1024 × 768 až 1920 × 1200 při 60 Hz |
| HDMI výstup | 1× HDMI (typ A): náhled 6 obrazů, nebo program; 720p 50/60, 1080p 24/25/30/50/60, max. 1920 × 1080 při 60 |
| USB výstup | USB 3.0 (webkamera): 1920 × 1080 při 24/25/30/50/60, 1280 × 720 při 50/60, 1280 × 1024 a 1360 × 768 při 60 |
| Přepínání | dotyk, tlačítka 1–4, páka T-bar; 15 přechodů, délka 0,5–5 s, rychlý střih |
| Obraz v obraze | 9 režimů PIP, chroma key (zelená i modrá), logo |
| PTZ | až 8 kamer VISCA po síti (LAN), pohyb, zoom, ostření, uložené pozice |
| Zvuk | 3,5 mm vstup (mikrofon / linka), 3,5 mm výstup; AFV, line in, vstup 1–4, mix dvou zdrojů (firmware 1.58+) |
| Síť | 1× LAN RJ45: ovládací software, aplikace, PTZ |
| Napájení | DC 12 V, adaptér 12 V / 2 A; příkon nejvýš 21 W |
| Chlazení | ventilátor ve dně |
| Rozměry a hmotnost | 191 × 110 × 43 mm, 610 g |
| V balení | mixér, adaptér 12 V / 2 A, kabel USB 3.0 |
| Záruka | 2 roky |
Zdroje: FEELWORLD (manuál L2 PLUS a stránka produktu), prodejci se jménem. Fotky na stránce: FEELWORLD.
