SmallRig otočný a sklopný držák pro monitor 2904B
Kód: 19214Související produkty
Detailní popis produktu

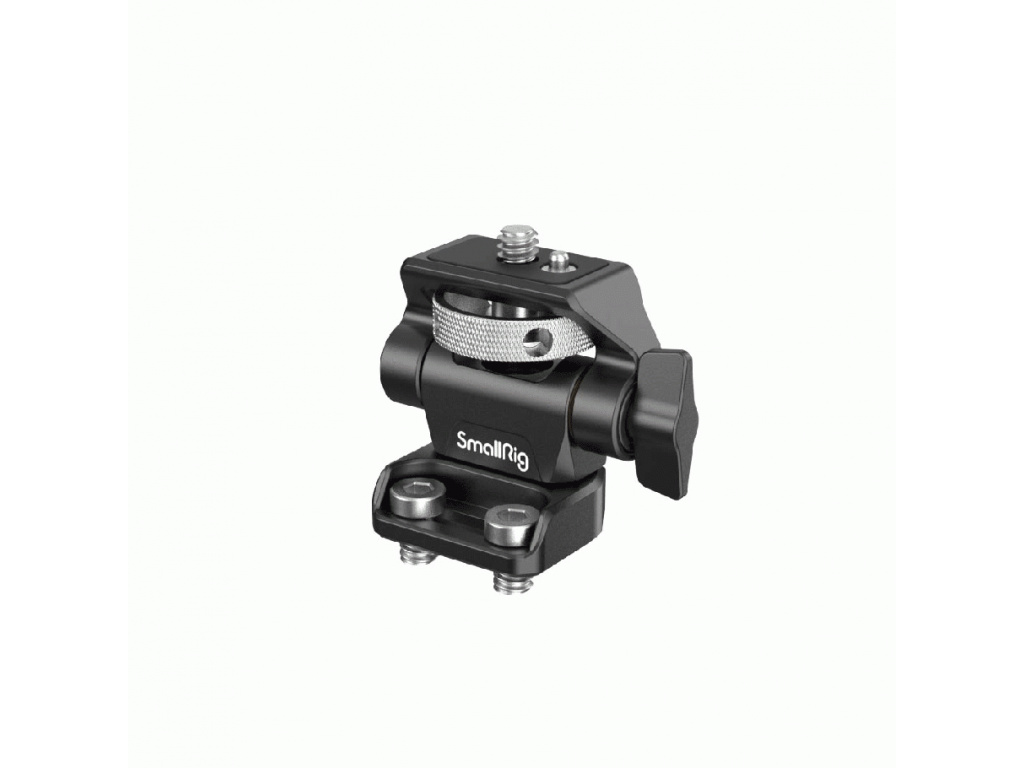

SmallRig 2904B · otočný a sklopný držák monitoru
Displej natočíte tomu, kdo se zrovna dívá
Hliníkový kloub, který stojí mezi klecí a monitorem. Dole ho drží dva šrouby 1/4"-20, nahoře nese monitor 5" nebo 7". Otočíte ho dokola, sklopíte o 180° a tuhost si nastavíte zvlášť v každé ose – monitor pak zůstane přesně tam, kam ho nasměrujete.
- 360°otočení dokola
- 180°rozsah náklonu
- 81 ghmotnost držáku
- 1/4"-20šrouby i závity
Natočit monitor ↓Kam ho přišroubovat
- 2 imbusové klíče v balení
- záruka 2 roky
- pro monitory 5" a 7"
Obrázky SmallRigu

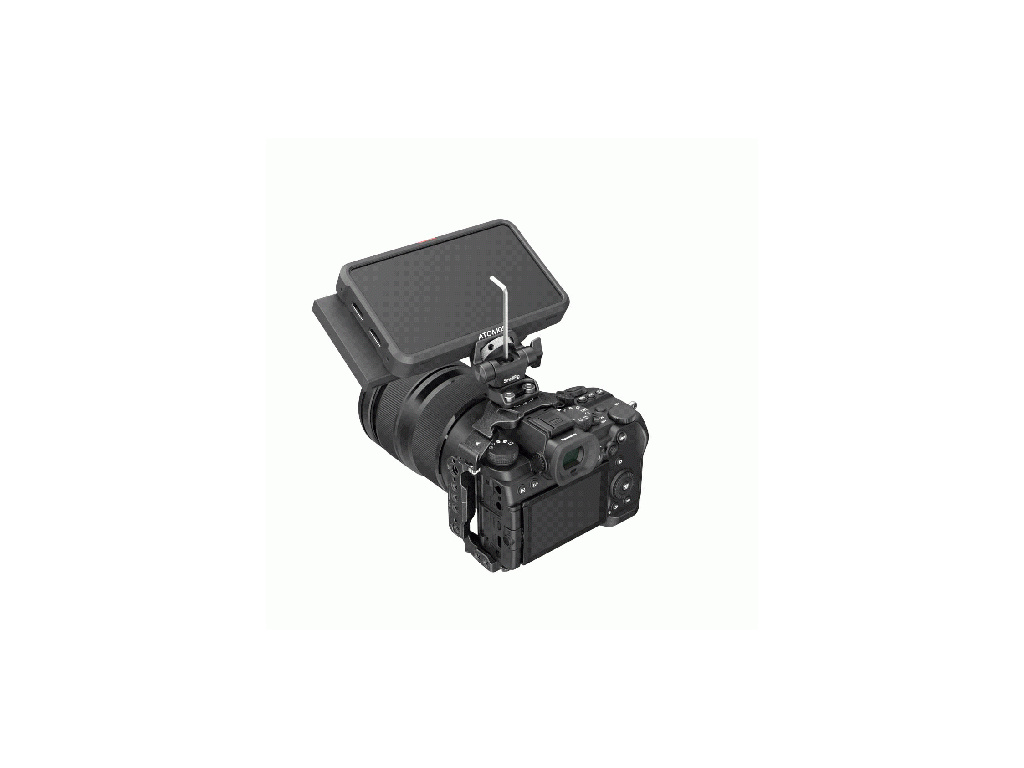

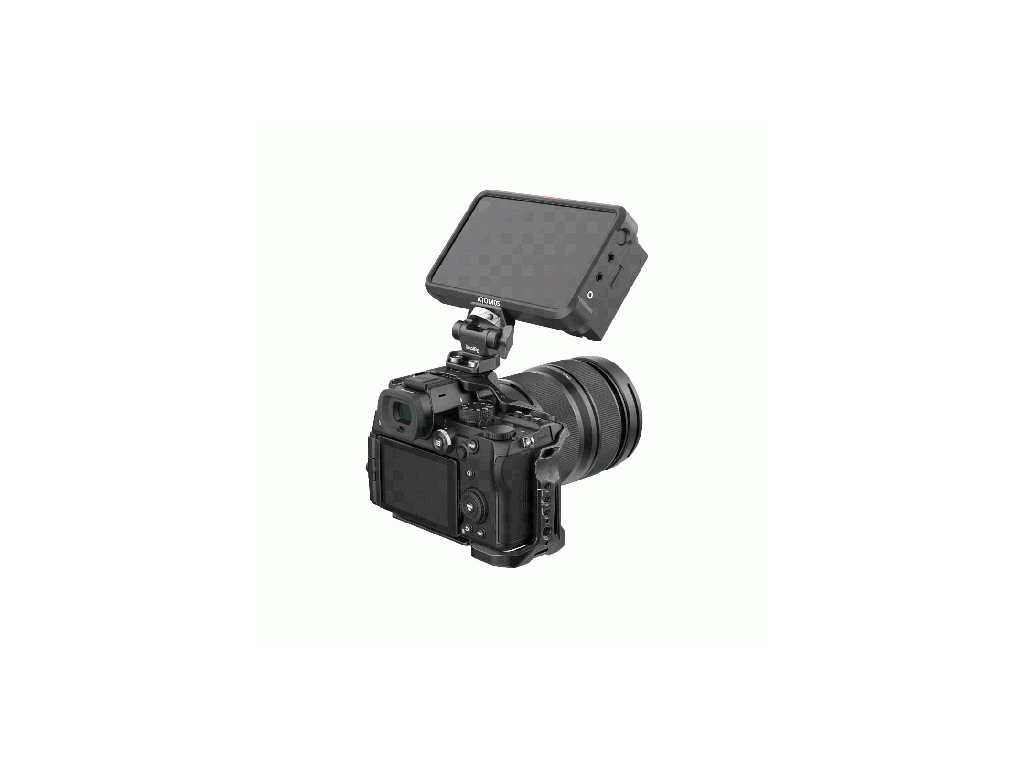

Mezi klecí a displejem
Tak ho staví SmallRig: monitor nebo rekordér nad tělem fotoaparátu, otočený k tomu, kdo kameru obsluhuje, a sklopený tak, aby na něj bylo vidět i při natáčení z ruky. Sám držák je nenápadný: 42,5 mm do horní plochy a 81 g.
V krabičce: držák a dva klíče
- 1× držák monitoru 2904B se šrouby 1/4"-20
- 2× imbusový klíč
Monitor, klec ani rukojeti z obrázků v balení nejsou.
Otočení 360°
Komu ho natočíte?
Otočná osa jde dokola. Posuňte jezdcem, nebo zvolte, kdo má na displej vidět – schéma ukazuje kameru shora (objektiv míří nahoru) a kam se dívá obrazovka.
Klasická poloha: díváte se zpoza kamery a na displeji 5" nebo 7" hlídáte ostření, expozici a kompozici.
Na displej vidí člověk po levé straně kamery – asistent, který ostří, nebo režisér, který stojí vedle vás.
Displej se dívá stejným směrem jako objektiv. Vidíte se sami, když natáčíte vlog, návod nebo rozhovor bez kameramana.
Totéž pro pravou stranu – třeba když vedle kamery stojí klient a chce záběr sledovat s vámi.
Otáčení 360°
Tuhost otočné osy nastavíte imbusovým klíčem. Dotáhnete ji podle monitoru a pak už natáčíte rukou.
Náklon 180°
Osu náklonu povolíte a přitáhnete knoflíkem na boku, bez nářadí. SmallRig ho dal právě sem, aby šla tuhost rychle přizpůsobit hmotnosti monitoru.
Nosnost podle úhlu
Od 4,2 kg po 2,3 kg
Nosnost náklonu uvádí SmallRig pro tři polohy. Úhel se měří od vodorovné roviny k ose horního šroubu: 90° znamená monitor rovně nahoře, 30° hluboký náklon. Čím víc monitor sklopíte, tím větší páku má jeho váha na kloub.
- 90°do 4,2 kg
- 45°do 2,5 kg
- 30°do 2,3 kg
Podle SmallRigu (nosnost náklonu, hodnoty „méně než“).
10 000 náklonů. SmallRig kloub zkoušel opakovaným sklápěním: po 10 000 náklonech klesla nosnost náklonu nejvýš o 20 %.
Před natáčením přitáhněte knoflík náklonu podle hmotnosti monitoru i s baterií. Když se monitor v náklonu sám sklápí, přitáhněte víc, nebo ho postavte víc nahoru.
Montáž
Kam ho přišroubujete?
Držák má na rig dvě cesty: dolů dvěma šrouby, nebo nahoru do závitů. Vyberte, na čem bude sedět.
Dva šrouby do klece
Spodní šrouby 1/4"-20 zašroubujete do závitů 1/4"-20 na horní straně klece nebo na horní desce. SmallRig uvádí rozteč středů otvorů do 18 mm – na kleci si ji před nákupem změřte.
- Šrouby mají v hlavě imbus – dotáhnete je pevněji než prsty.
- Nad klecí přibude jen 42,5 mm do horní plochy.
Na vršek rukojeti
Stejné šrouby pasují do závitů 1/4"-20 na vršku boční nebo horní rukojeti. SmallRig takhle staví monitor nad dřevěnou rukojeť 2187: displej máte nad rukou, kterou rig držíte, a horní strana klece zůstane volná pro horní rukojeť nebo mikrofon.
- Rukojeť potřebuje nahoře závity 1/4"-20 (rozteč do 18 mm).
- Rukojeti 2187 a 3260 najdete níže.
Na kloubové rameno
Zespodu má držák dva závity 1/4"-20. Do nich se zašroubuje kloubové rameno (magic arm) – SmallRig uvádí například svůj Magic Arm 2070. Monitor tak dostanete dál od kamery, než dovolí samotný kloub.
- Rameno se šroubem 1/4"-20 jde do závitu ve spodní desce.
- Kloubové rameno není součástí balení.
Proti protočení
Šroub drží, kolíky jistí
Monitor na jednom šroubu má sklon se kolem něj pootočit, hlavně když s rigem chodíte nebo na displej sahá víc lidí. 2904B proti tomu staví tři věci.
Odpružené kolíky
Vedle horního šroubu vystupují z horní desky kolíky. SmallRig je navrhl pro rekordéry Atomos Ninja V a Ninja V+: zapadnou do jejich otvorů a monitor se kolem šroubu nepootočí. Kolíky jsou odpružené – kde monitor otvory nemá, zatlačí se.
Silikonová podložka
Horní deska nese silikonovou podložku. Monitor po ní neklouže a tření pomáhá, aby zůstal natočený tam, kam patří.
Otvory pro klíč
Kolečko horního šroubu má boční otvory pro imbusový klíč, spodní šrouby imbus v hlavě. Klíč použijete jako páčku: dotáhnete pevněji než prsty a stejně snadno zase povolíte.
Co 2904B neumí
- Lištu ani sáňky nezná
Na NATO lištu, do sáněk ani na 15mm tyč se sám nenasadí – potřebuje závity 1/4"-20. Pro klec s NATO lištou je tu rychloupínací 2100B (níže).
- Hluboký náklon bere nosnost
Při náklonu 30° SmallRig uvádí do 2,3 kg, rovně nahoře do 4,2 kg. Těžší monitor nechte víc nahoře.
- Kolíky jsou dělané na Ninja V
U monitorů bez odpovídajících otvorů se kolíky zatlačí a monitor drží šroub se silikonovou podložkou.
- Otáčení jen s klíčem
Bez nářadí se nastavuje jen náklon. Tuhost otočné osy chce imbus – jeden ze dvou klíčů nechte v brašně.
- Monitor se šroubuje
Rychloupínací destička tu není: monitor na horní šroub našroubujete a pro sundání ho zase odšroubujete.
Příslušenství SmallRig
Rukojeti z obrázků a držák na lištu
Obě boční rukojeti, které SmallRig na obrázcích s 2904B používá, i držák monitoru pro NATO lištu máme v nabídce.
Rychloupínací držák 2100B na NATO lištu
Nacvakne se na NATO lištu klece bez šroubování a naklápí dopředu a dozadu v rozsahu 160°. Dokola se neotáčí, unese 1,5 kg (SmallRig).
Zobrazit 2100B
Dřevěná boční rukojeť 2187
Na obrázku SmallRigu nese 2904B s monitorem na svém vršku. Na klec se nasazuje svorkou na NATO lištu, nahoře má sáňky a závity 1/4"-20 a 3/8"-16.
Zobrazit rukojeť 2187
Otočná boční rukojeť 3260 (levá)
Po stisku tlačítka se otočí o 360° a sama zamkne. Nahoře má sáňky a závity 1/4"-20 a 3/8"-16 pro mikrofon nebo monitor. Na obrázku SmallRigu drží rig s 2904B.
Zobrazit rukojeť 32602904B v číslech
| Model | SmallRig 2904B |
|---|---|
| Otočení | 360° |
| Náklon | 180° |
| Tuhost | v každé ose: náklon knoflíkem, otáčení imbusovým klíčem |
| Nosnost náklonu | 90° do 4,2 kg · 45° do 2,5 kg · 30° do 2,3 kg |
| Odolnost | po 10 000 náklonech nosnost náklonu nižší nejvýš o 20 % |
| Nahoře | šroub 1/4"-20, odpružené polohovací kolíky, silikonová podložka |
| Dole | 2× šroub 1/4"-20 (rozteč otvorů do 18 mm), 2× závit 1/4"-20 |
| Monitory | 5" a 7" |
| Materiál | hliníková slitina, nerezová ocel |
| Rozměry | 42,5 × 52,6 × 30 mm |
| Hmotnost | 81 g ± 5 g |
| Balení | 78 × 67 × 42 mm, 101 g ± 5 g |
| V balení | 1× držák monitoru, 2× imbusový klíč |
| Designér | Tracy Joy (SmallRig) |
| Záruka | 2 roky |
Doplňkové parametry
| Kategorie: | Camera grip |
|---|---|
| Typ příslušenství: | Držák monitoru |
| Typ uchycení: | 1/4" šroub |
| Určeno pro výrobce: | Univerzální využití |
