SmallRig T5/T7 SSD držák pro BMPCC 6K Pro 3272
Kód: 21810Související produkty
Detailní popis produktu
SmallRig 3272 · Blackmagic Pocket 6K Pro
Disk pro Pocket 6K Pro pevně na kleci
Pocket 6K Pro nahrává Blackmagic RAW i ProRes přímo na externí disk přes USB-C. Držák SmallRig 3272 mu dává místo v sáňkách vlevo nahoře na kleci 3270 – přímo nad konektory na levém boku kamery. Kabel tak stačí krátký a disk se při natáčení z ruky nehoupe na kabelu.
- 41 g± 5 g, bez disku
- 57 × 46,8 × 22,2 mmrozměry držáku
- Zámek USB-Cs vroubkovaným šroubkem
SSD disk ani kabel nejsou v balení · v krabici klíč a šroub 1/4"-20 · záruka 2 roky
Klec 3270 · sáňky vlevo nahořeNa kameře
Vlevo nahoře, hned nad konektory
SmallRig staví 3272 pro sáňky na horní straně klece 3270 – vlevo, když se na kameru díváte zezadu. Na levém boku má Pocket 6K Pro konektory, a proto tam klec 3270 nese i zámek kabelů HDMI a USB-C 3271. Disk je tak co nejblíž portu a kabel USB-C vede jen kousek dolů.

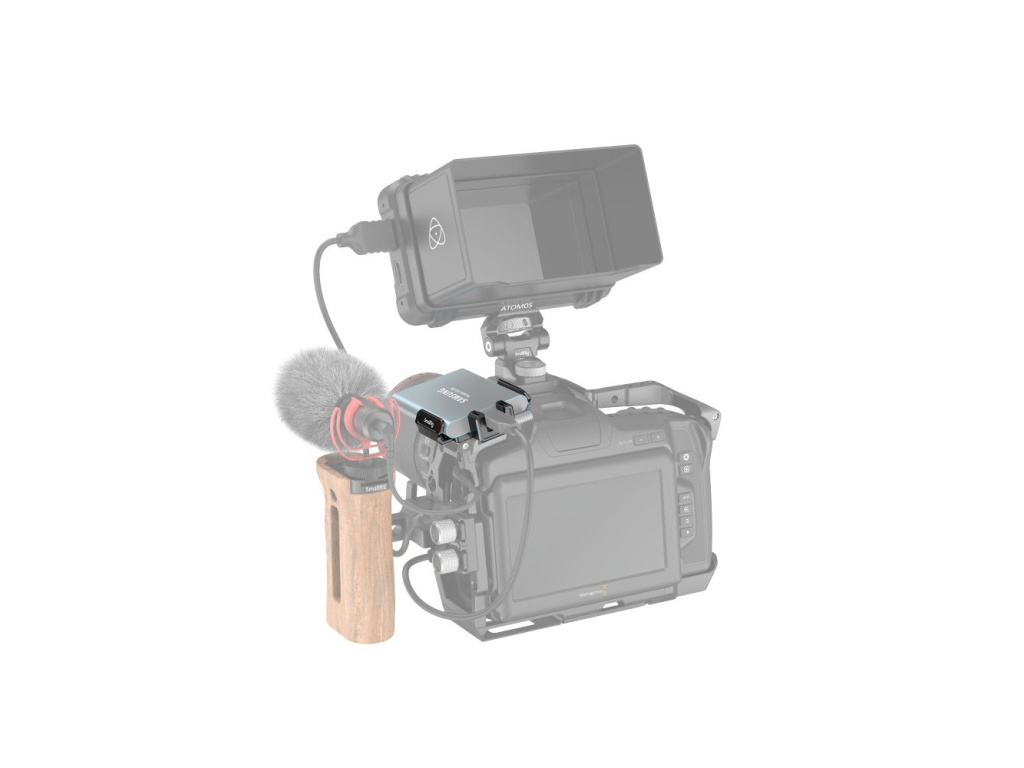

Na sestavě výrobce zůstává vedle disku místo pro monitor, mikrofon i boční rukojeť. Barevně je na obrázcích jen držák s diskem; šedé díly – kamera, klec, monitor, mikrofon, rukojeť – v balení nejsou.
Držák, klíč a šroub
- 1× držák SSD SmallRig 3272
- 1× klíč
- 1× šroub 1/4"-20
Dokoupíte zvlášť
- SSD disk Samsung T5 nebo T7
- kabel USB-C
- klec SmallRig 3270

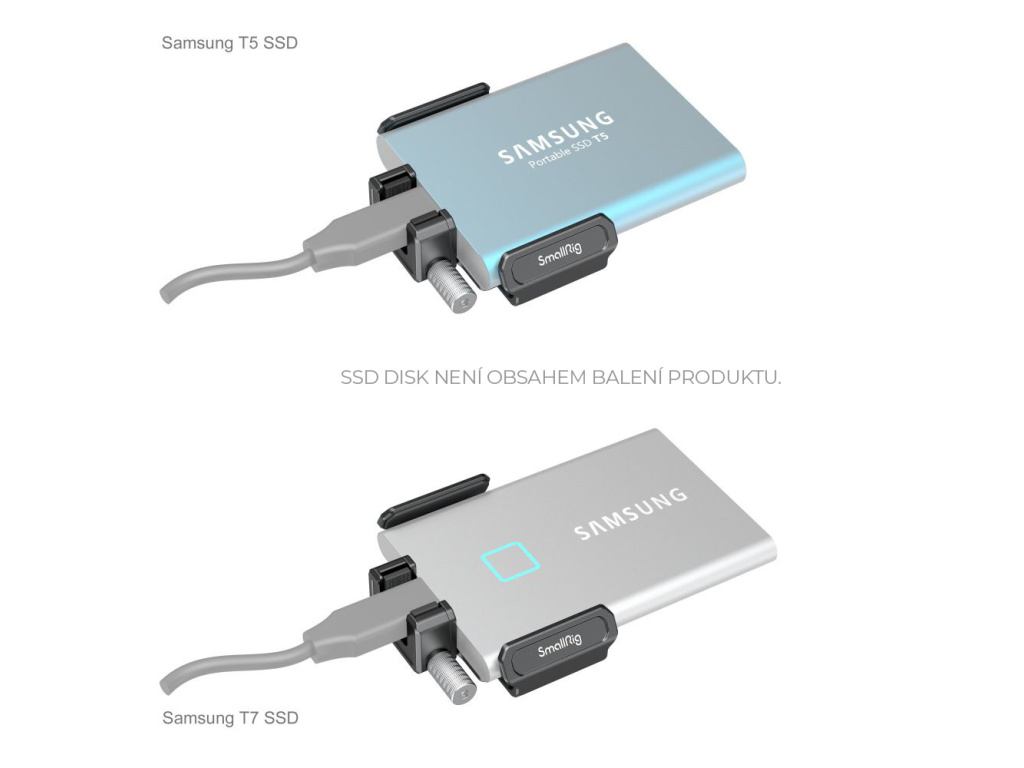

SSD disk není součástí balení. Na fotkách výrobce je jen proto, aby bylo vidět, jak v držáku sedí.
Vejde se?
Který Samsung do něj dáte?
Vyberte svůj disk. Schéma ho ukáže shora ve skutečném poměru k držáku, pod ním najdete rozměry, hmotnost a co k němu uvádí SmallRig.
Samsung T5 – ano
SmallRig ho u 3272 uvádí. Proti T7 je kratší a o 2,5 mm silnější.
Samsung T7 – ano
Druhý disk, který SmallRig u 3272 jmenuje. Je delší a tenčí než T5, šířka je u obou skoro stejná.
T7 Touch – rozměry jako T7
Samsung u něj uvádí stejné rozměry i hmotnost jako u T7. SmallRig ho u 3272 samostatně nejmenuje.
T7 Shield – u 3272 neuvedeno
Je o 2 mm širší a o 5 mm silnější než T7. SmallRig ho uvádí až u novější verze 3272B, která je vyšší (28,2 mm). Máte T7 Shield? Napište nám před objednávkou.
T9 – u 3272 neuvedeno
Nejširší a nejsilnější z řady: o 3 mm širší a o 6 mm silnější než T7. I ten SmallRig uvádí jen u verze 3272B – ozvěte se nám dřív, než objednáte.
Jiný disk – nevíme
SmallRig u 3272 uvádí jen Samsung T5 a T7. Disk jiného tvaru, nebo s konektorem jinde, nemusí sedět v ramenech ani v zámku kabelu. Doporučit ho proto nemůžeme.
Rozměry a hmotnost disků: Samsung (hmotnost se podle kapacity může mírně lišit), hmotnost držáku 41 g ± 5 g. Kompatibilita: SmallRig. Schéma je zjednodušený pohled shora, držák podle rozměrů 57 × 46,8 mm.
Konstrukce
Pružina, guma a šroubek
Držák nemá žádnou elektroniku. Je to hliníkové tělo s ocelovými díly a čtyřmi detaily, na kterých záleží, když disk při natáčení měníte.
Ramena na pružině z obou stran

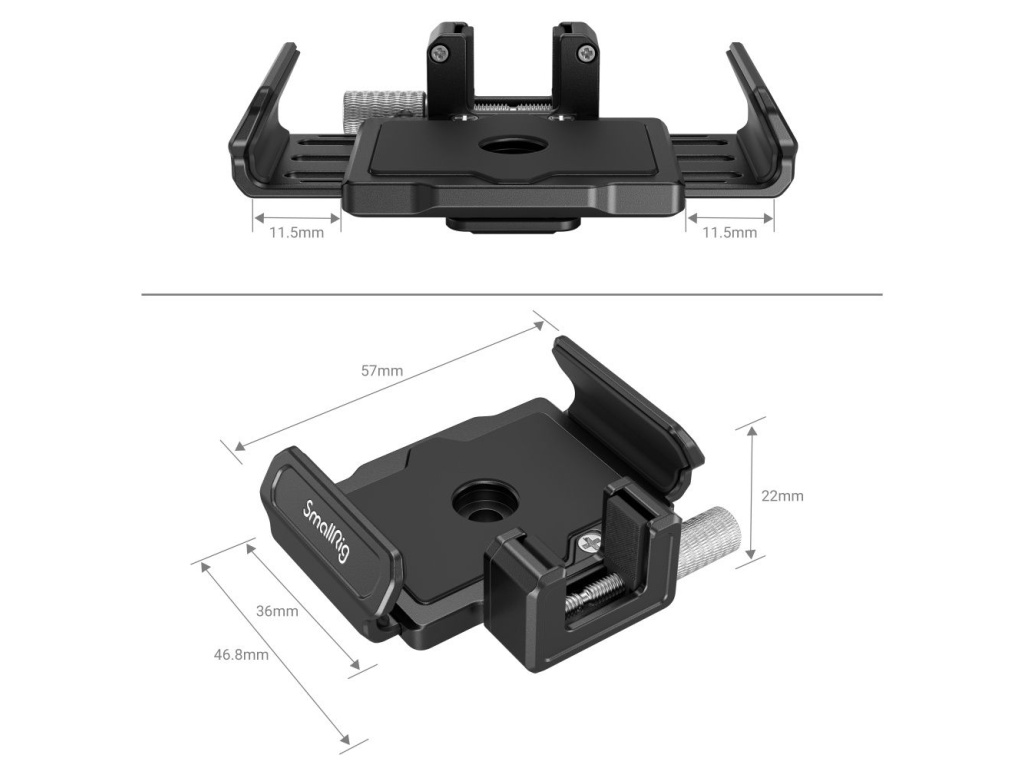

Disk vložíte mezi dvě ramena: roztáhnou se a pružina je pak stáhne zpátky k disku. Na výkresu SmallRigu jsou ramena povytažená o 11,5 mm na každou stranu.
Gumové vložky dokola
Vnitřek držáku lemují pryžové vložky. Podle SmallRigu disk pevně drží a chrání ho před poškrábáním.

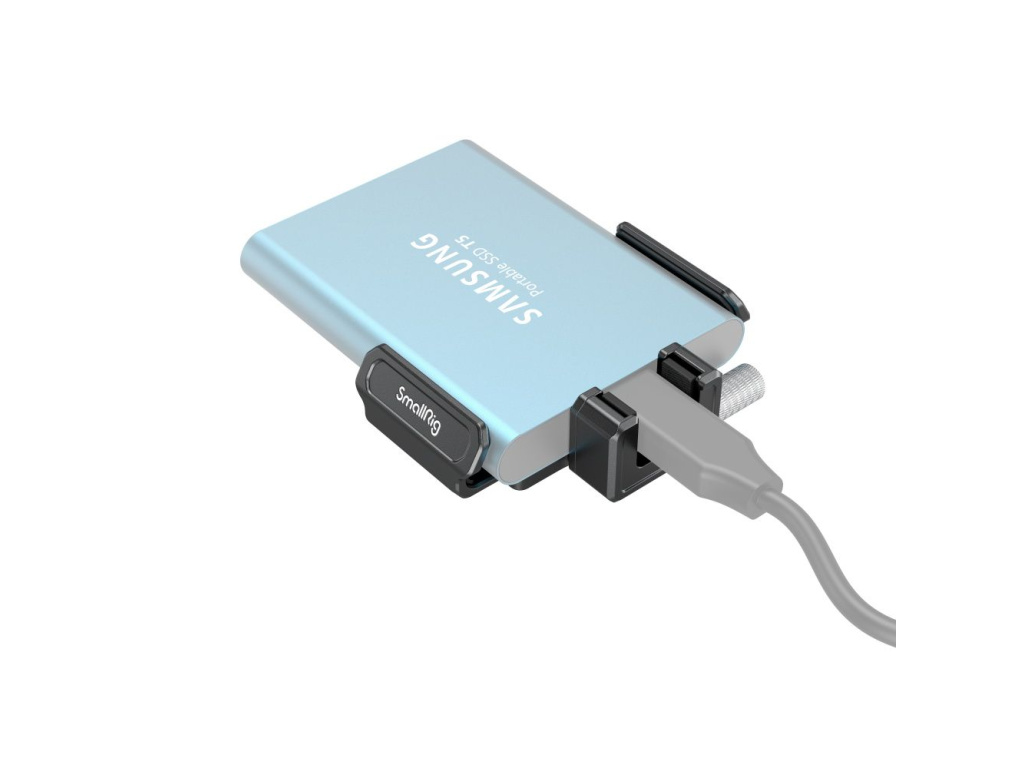

Zámek kabelu u disku
Na konci držáku je zámek, ve kterém sedí konektor kabelu. Utáhnete ho vroubkovaným šroubkem prsty, bez nářadí – aby se kabel při natáčení omylem nevytáhl.
Patka do sáněk i závit

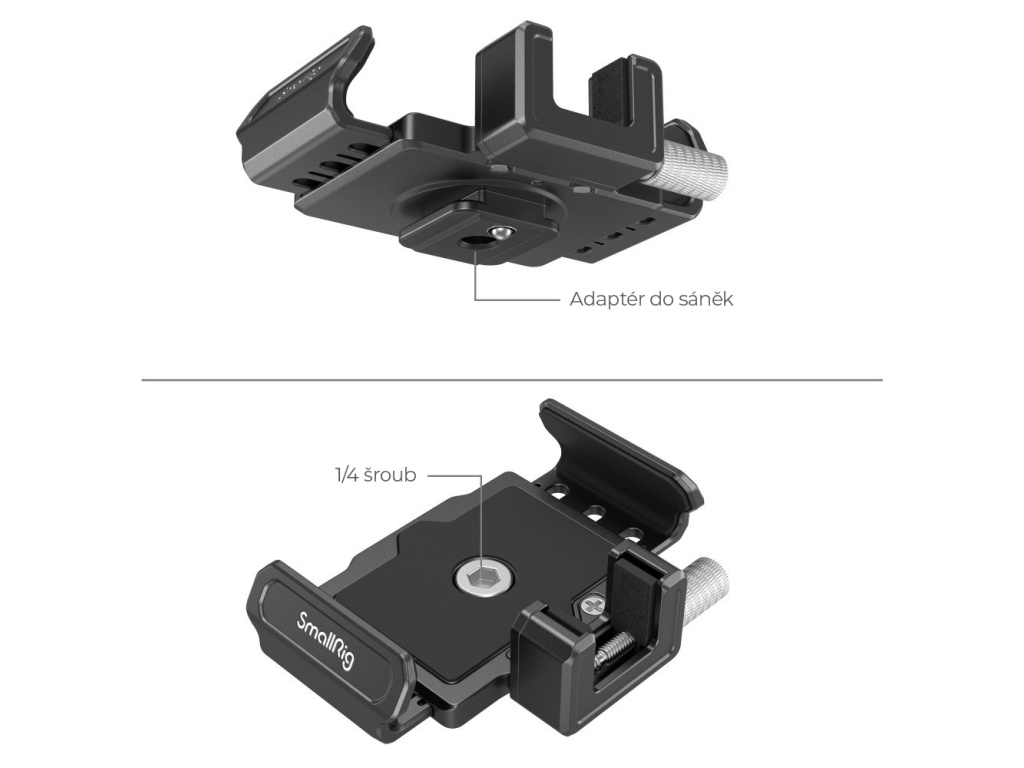

Zespodu je patka do sáněk s polohovací kuličkou, uprostřed závit 1/4"-20. Šroub 1/4"-20 je v balení, takže držák upevníte i tam, kde sáňky nejsou.
Materiál: hliníková slitina a nerezová ocel.
Kam s diskem
Nad konektory, pod tělem, nebo jinde?
Klec 3270 má pro disk dvě místa a držák 3272 zvládne i třetí. Vyberte, kam ho chcete dát – schéma zezadu ukáže, kudy povede kabel ke konektoru USB-C.
Zjednodušené schéma, není v měřítku. Místa pro disk podle SmallRigu (klec 3270), konektor USB-C na levém boku Pocket 6K Pro.
Místo, pro které je 3272 dělaný
- Disk: Samsung T5 i T7.
- Potřebujete: držák 3272 a kabel USB-C.
- Patka zajede do sáněk a polohovací kulička zapadne do drážky, kterou pro ni sáňky klece 3270 mají.
- Kabel vede z disku jen krátce dolů ke konektoru na levém boku.
Vestavěné místo ve spodku klece
- Disk: podle SmallRigu jen Samsung T5.
- Potřebujete: nic dalšího – místo pro T5 je přímo v kleci 3270.
- Sáňky nahoře zůstanou volné pro mikrofon nebo monitor.
- Pro T7 a ostatní disky je tu právě držák 3272.
Kdekoli se sáňkami nebo otvorem pro šroub
- Disk: Samsung T5 i T7.
- Potřebujete: držák 3272 – do sáněk patkou, jinam šroubem 1/4"-20 z balení.
- Drážku pro kuličku mají sáňky klece 3270; jiné sáňky ji mít nemusí.
- Čím dál od levého boku kamery, tím delší kabel USB-C budete potřebovat.
Poctivě předem
Co 3272 neumí
- Disk ani kabel nedodává. V krabici je jen držák, klíč a šroub 1/4"-20.
- T7 Shield a T9 u něj SmallRig neuvádí. Bere je až novější a vyšší verze 3272B. Pokud jeden z nich máte, ozvěte se nám před objednávkou.
- Je to čistě mechanický držák. Disk nenapájí ani nepropojuje – kabel USB-C vede z disku přímo do kamery.
- Kompatibilitu SmallRig uvádí jen ke klecím pro Pocket 6K Pro (3270, v sadě 3583 také 3517). Do jiných sáněk ho zasunete, drážku pro kuličku tam ale nečekejte.
Dál na rigu
Klec, zámek a cesta pro Pocket 4K
Klec pro něj
SmallRig Standard Kit 3298 pro Pocket 6K Pro
Klec 3270 se sáňkami vlevo nahoře, zámek HDMI a USB-C 3271 a vestavěné místo pro T5 dole.
Druhý konec kabelu
SmallRig zámek HDMI a USB-C 3271
Drží kabely u konektorů kamery na levém boku klece 3270. Kabel k disku pak má zámek na obou koncích.
Máte Pocket 4K?
Dřevěná NATO rukojeť SmallRig 2270
Samsung T5 schová přímo do rukojeti. Pro klece SmallRig 2203, 2254 a 2255.
Pocket 4K / 6K bez klece
Horní deska SmallRig APT2510
Dvoje sáňky, závity 1/4" a 3/8" a drážka NATO přímo na těle kamery.
Pro klec 2255 (Pocket 4K / 6K) máme i základnu na 15mm tyče DBR2267.
Technické údaje
Rozměry, materiál, balení
| Model | SmallRig 3272 |
| Disky podle SmallRigu | Samsung T5, Samsung T7 |
| Klec | SmallRig 3270 pro Blackmagic Pocket 6K Pro – sáňky vlevo nahoře; v sadě SmallRig 3583 s klecí 3517 |
| Uchycení | patka do sáněk s polohovací kuličkou · závit 1/4"-20 |
| Držení disku | ramena na pružině z obou stran, pryžové vložky |
| Kabel | zámek USB-C s vroubkovaným šroubkem |
| Materiál | hliníková slitina, nerezová ocel |
| Rozměry | 57 × 46,8 × 22,2 mm |
| Hmotnost | 41 g ± 5 g |
| Balení | 76 × 63 × 40 mm, 71,6 g ± 5 g |
| V balení | 1× držák, 1× klíč, 1× šroub 1/4"-20 |
| Není v balení | SSD disk, kabel USB-C, klec |
| Záruka | 2 roky |
Údaje výrobce SmallRig k verzi 3272.
Doplňkové parametry
| Kategorie: | Rozšíření pro klece |
|---|---|
| Typ příslušenství: | SSD držák |
| Určeno pro výrobce: | Blackmagic |
